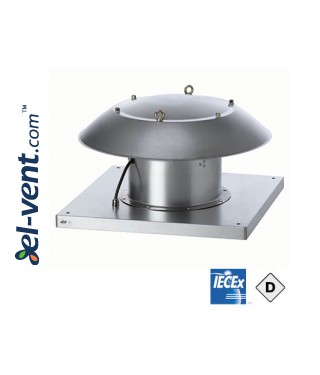

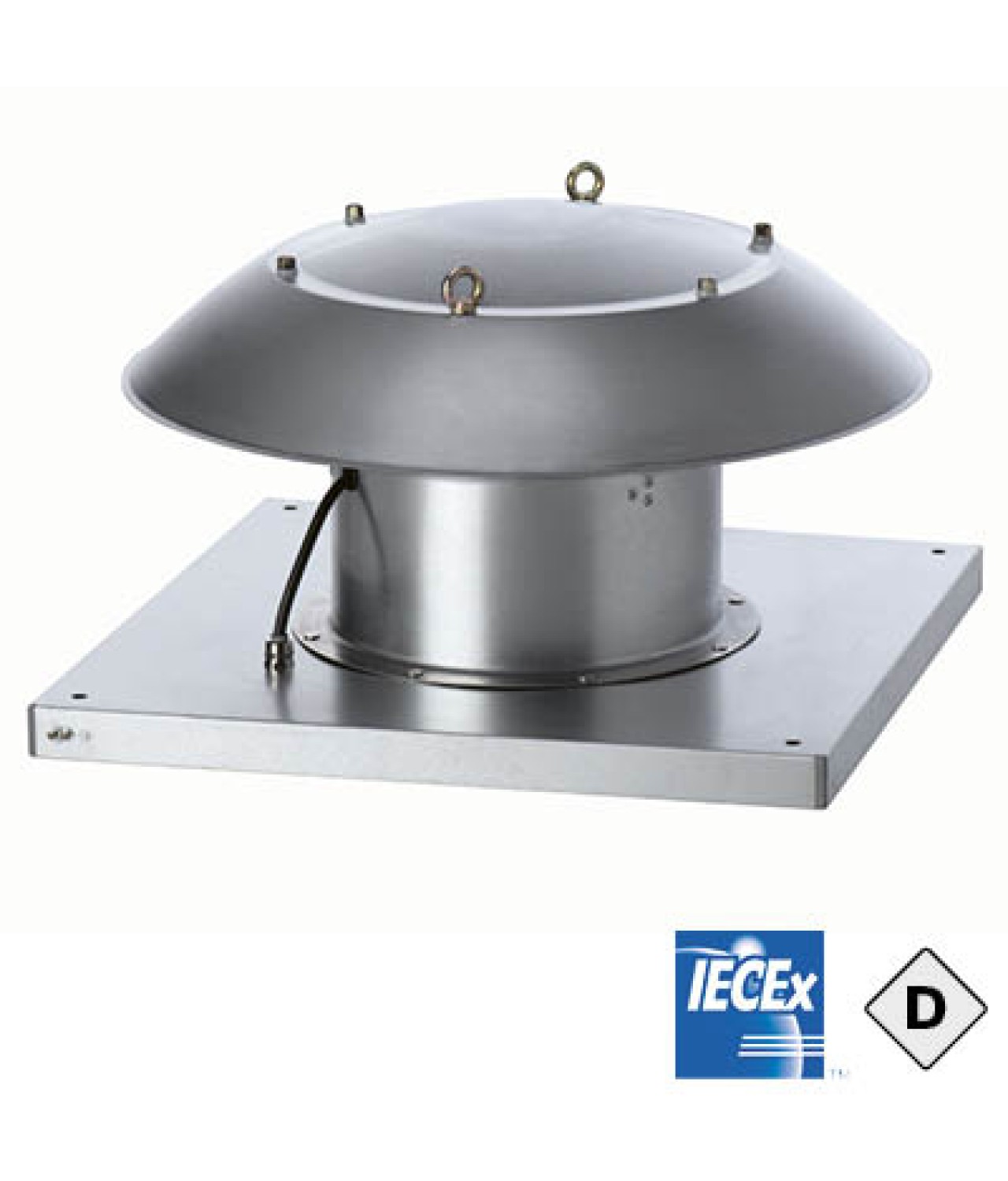

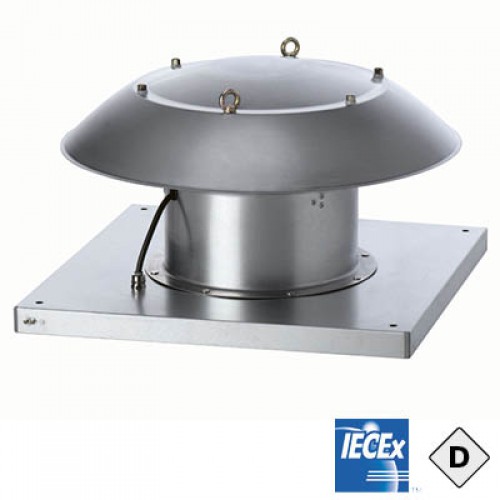

DZD ATEX DUST – sprogimui saugūs stoginiai ašiniai ventiliatoriai, skirti sprogių dulkių aplinkoms, iki 6510 m³/h

DZD ATEX DUST – sprogimui saugūs stoginiai ašiniai ventiliatoriai

DZD Ex t serijos stoginiai ašiniai ventiliatoriai su horizontaliu oro išmetimu skirti potencialiai sprogioms aplinkoms, kuriose yra degiųjų dulkių. Ventiliatoriai skirti 21 ir 22 zonoms, atitinka ATEX direktyvą 2014/34/ES ir IECEx sertifikavimo sistemą.

Ventiliatoriai tinkami IIIA ir IIIB grupių degiųjų dulkių aplinkoms. Seriją sudaro 250–600 mm dydžio ventiliatoriai, kurių didžiausias oro srautas siekia 6510 m³/h.

Paskirtis ir pritaikymas

• oro ištraukimas iš patalpų, kuriose gali susidaryti degiųjų dulkių ir oro mišiniai
• montavimas ant pastatų stogų
• tiesioginis arba ortakinis oro ištraukimas
• horizontalus oro išmetimas
• naudojimas 21 ir 22 sprogiųjų dulkių zonose pagal konkretaus modelio ATEX ženklinimą

Konstrukcija

• ašinė sparnuotė iš elektrai laidžios plastikinės medžiagos
• montavimo pagrindas, oro įsiurbimo antgalis ir apsauginis gaubtas nuo lietaus pagaminti iš cinkuoto plieno lakštų
• stogui pritaikyta konstrukcija su horizontaliu oro išmetimu
• galimybė keisti oro srauto kryptį

Variklis ir valdymas

• trifazis asinchroninis kintamosios srovės variklis
• priežiūros nereikalaujantys rutuliniai guoliai
• variklio apvijoje integruoti PTC termistoriai temperatūrai kontroliuoti
• 1,7 m prijungimo kabelis ir iš anksto prijungtas gnybtų blokas su apsauga nuo sprogimo
• apsaugos klasė IP64
• galimybė naudoti ventiliatorių oro tiekimui arba ištraukimui

Apsauga nuo sprogimo

• ATEX direktyva 2014/34/ES
• įrangos kategorija II 2D
• degiųjų dulkių grupės IIIA ir IIIB
• Ex II 2D Ex tb IIIB T135°C/T200°C Db IP64 X
• Ex II 2D Ex h IIIB T135°C/T200°C Db X
• IECEx sertifikavimo sistema

Galimi priedai

• SD – triukšmo slopintuvai
• ELA Ex – lanksčios jungtys
• SG – apsauginės grotelės
• SO – montavimo pagrindai plokštiems stogams
• SZ – tarpiniai montavimo pagrindai
• DDEx – diferencinio slėgio jungikliai
• DSS – penkių pakopų transformatoriniai greičio reguliatoriai
• MVS6 – PTC termistorių kontrolės įtaisai
• TMS – termistorinės apsaugos relės
• TR – transformatoriai
• SOWT – montavimo pagrindai banguotiems ir trapecinio profilio stogams
• SDS – montavimo pagrindai šlaitiniams stogams

DZD ATEX DUST – gamintojo techninis katalogas (PDF)

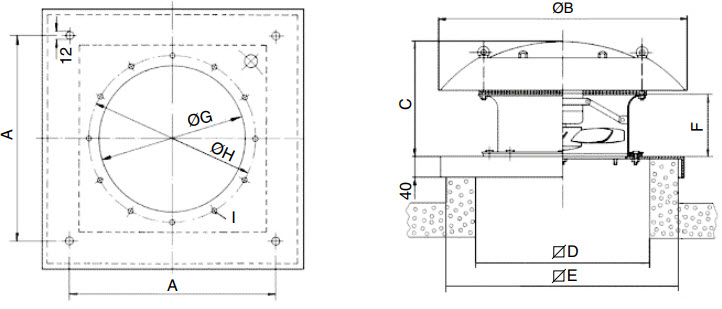

DZD ATEX DUST – matmenys

Matmenys pateikti milimetrais (mm), svoris – kilogramais (kg).

DZD ATEX DUST – techninė informacija

Pagrindiniai techniniai duomenys

Apsaugos nuo sprogimo ženklinimas

• II 2D Ex tb IIIB T135°C/T200°C Db IP64 X
• II 2D Ex h IIIB T135°C/T200°C Db X
• ATEX 2014/34/ES
• IECEx

Eksploatavimo sąlygos

Ventiliatoriai skirti degiųjų dulkių aplinkoms, kurių klasifikacija ir eksploatavimo sąlygos atitinka konkretaus įrenginio ATEX ženklinimą. Gamintojas nurodo nuo −20 °C iki +60 °C transportuojamo švaraus oro temperatūros intervalą. Konkretaus modelio leistinos sąlygos ir paviršiaus temperatūros ženklinimas turi būti tikrinami pagal jo dokumentaciją.

Gamintojo katalogas

DZD ATEX DUST – techninės charakteristikos, aerodinaminės kreivės, matmenys ir priedai (PDF)

DZD ATEX DUST – montavimo instrukcija

Montavimo vieta

DZD Ex t ventiliatoriai montuojami ant pastatų stogų, užtikrinant horizontalų oro išmetimą. Jie gali būti naudojami tiesioginio oro ištraukimo arba prie ortakių prijungtose sistemose.

Ventiliatoriaus montavimo pagrindas parenkamas pagal stogo konstrukciją, ventiliatoriaus dydį ir gamintojo montavimo matmenis.

Montavimo priedai

• SO – pagrindai plokštiems stogams
• SOWT – pagrindai banguotiems ir trapecinio profilio stogams
• SDS – pagrindai šlaitiniams stogams
• SZ – tarpiniai pagrindai
• ELA Ex – lanksčios jungtys
• SG – apsauginės grotelės
• SD – triukšmo slopintuvai

Elektros prijungimas ir variklio apsauga

Ventiliatoriuose naudojami trifaziai asinchroniniai varikliai su apvijose integruotais PTC termistoriais. Variklis prijungiamas per 1,7 m ilgio kabelį ir iš anksto prijungtą gnybtų bloką su apsauga nuo sprogimo.

PTC termistoriai turi būti prijungti prie tinkamo variklio temperatūros kontrolės įtaiso, atsižvelgiant į gamintojo nurodymus. Galimi MVS6 ir TMS apsaugos įtaisai.

Sauga ir paleidimas

• montavimo ir elektros prijungimo darbus turi atlikti kvalifikuoti specialistai
• prieš montuojant būtina patikrinti konkretaus modelio ATEX kategoriją, dulkių grupę ir temperatūrinį ženklinimą
• ventiliatorius turi būti patikimai pritvirtintas prie stogo konstrukcijai tinkamo montavimo pagrindo
• elektros prijungimas, įžeminimas ir apsaugos įtaisai turi atitikti gamintojo dokumentaciją bei sprogiųjų dulkių aplinkoms taikomus reikalavimus
• prieš paleidžiant būtina patikrinti sparnuotės laisvą sukimąsi, oro srauto kryptį ir apsaugos įtaisų veikimą
• techninė priežiūra atliekama tik saugiai atjungus elektros maitinimą ir užtikrinus apsaugą nuo netikėto paleidimo

Techninė dokumentacija

DZD ATEX DUST – gamintojo techninis katalogas ir montavimo informacija (PDF)
