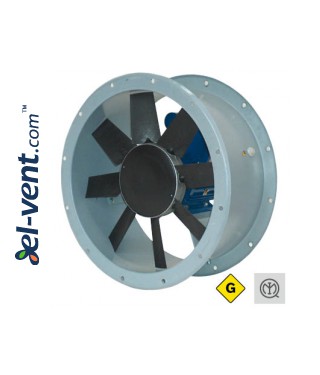

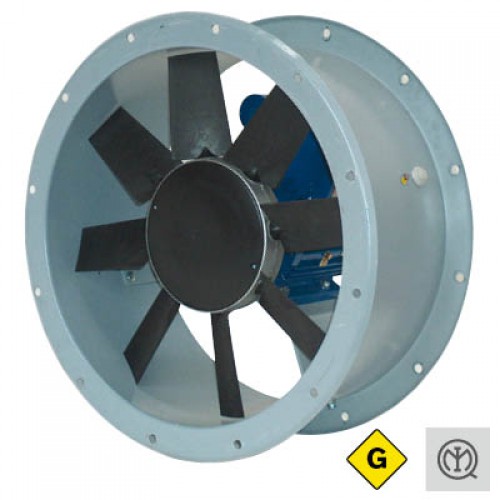

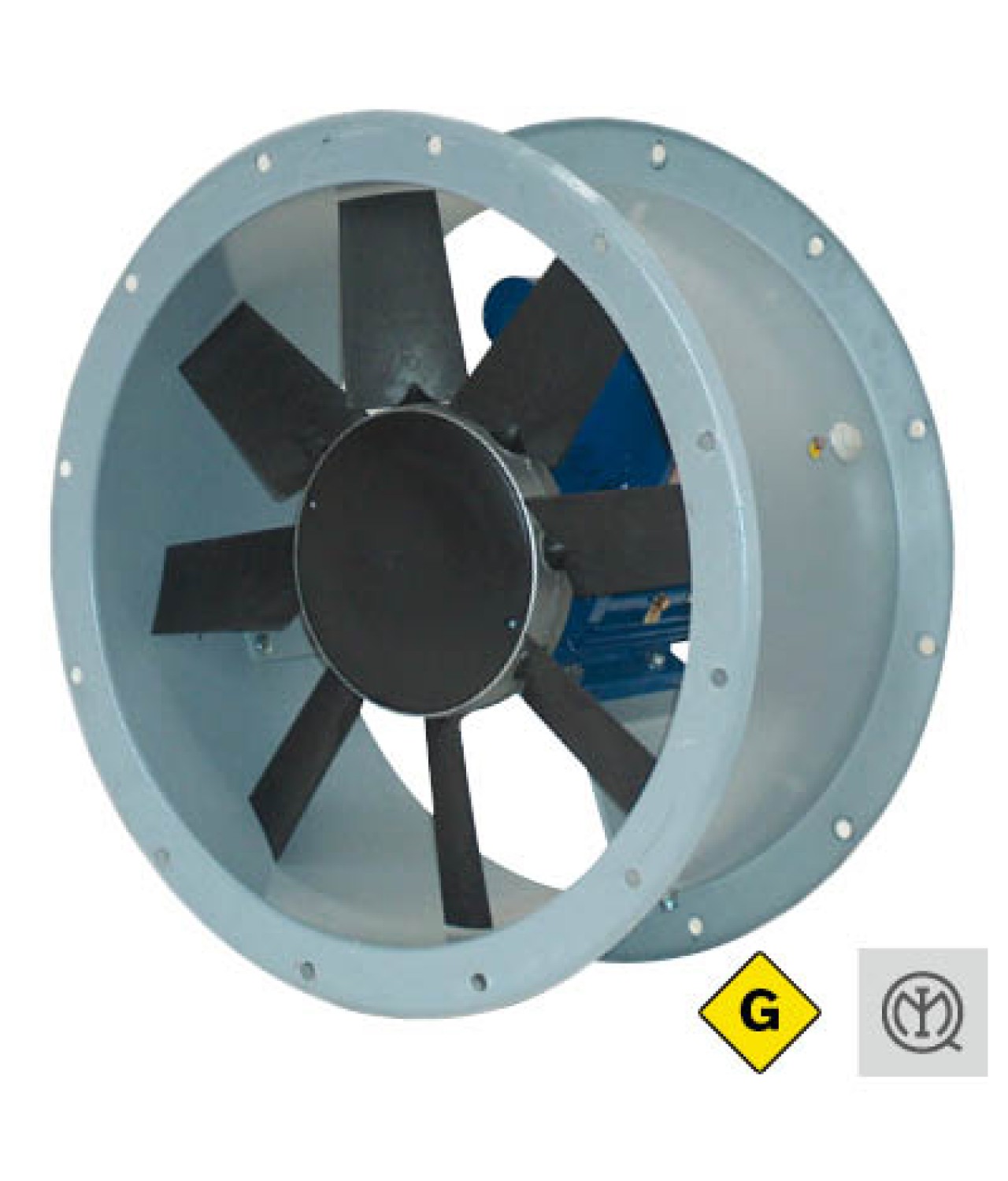

CC ATEX GAS - sprogimui saugūs ašiniai kanaliniai ventiliatoriai, skirti darbui sprogių dujų aplinkoje ≤142000 m³/h

• CC ATEX GAS - sprogimui saugūs ašiniai kanaliniai ventiliatoriai, skirti darbui sprogių dujų aplinkoje
• atitinka ATEX direktyvą 2014/34/ES
• skirti naudoti ATEX zonoje 1 II2G
• tinkami Ex IIA ir IIB dujų grupėms
• skirti švariam orui transportuoti
• oro našumo diapazonas nuo 2000 iki 142000 m³/h
• darbinė temperatūra nuo -20 °C iki +60 °C
• pagal specialų užsakymą nuo -40 °C iki +60 °C
• naudojami pramoninėse, energetikos, komercinėse ir techninėse vėdinimo sistemose
• kompaktiška konstrukcija dideliems oro kiekiams esant santykinai mažiems slėgio nuostoliams

VERSIJOS

• trumpo korpuso standartinė versija
• ilgo korpuso versija su CCpro prailginimu
• daugiapakopė izorotacinė arba kontrrotacinė versija slėgio didinimui
• oro srautas nuo variklio į sparnuotę
• oro srautas nuo sparnuotės į variklį

PAGAL UŽSAKYMĄ

• 60 Hz versijos
• temperatūros klasės T5 ir T6
• nesikibirkščiuojanti aliumininė sparnuotė
• specialūs konstrukciniai sprendimai pagal projektą

KONSTRUKCIJA

• plieninis cilindrinis korpusas su montavimo flanšais pagal UNI ISO 13351
• epoksidine danga apsaugotas paviršius
• ašinė sparnuotė su aerodinaminiu profiliu iš antistatinio stiklo pluoštu armuoto poliamido
• aliuminio lydinio stebulė
• dinaminis balansavimas pagal ISO 21940-11
• reguliuojamas menčių montavimo kampas išjungtoje būsenoje

VARIKLIS

• sprogimui atsparus asinchroninis elektros variklis
• vienfazis arba trifazis vykdymas
• apsaugos klasė IP55
• izoliacijos klasė F
• nuolatinio darbo režimas S1
• apsauga nuo perkaitimo naudojant PTC termistorius
• tinkamas greičio reguliavimui dažnio keitikliu trifazėse versijose
• ATEX zona 1 II2G IIB
• apsaugos tipas db pagal EN IEC 60079-0 ir EN IEC 60079-1

Rekomenduojama CC ventiliatorių montavimo schema:

PRIEDAI (neįtraukti į ATEX tipo bandymo sertifikatą)

• CCr apsauginės grotelės - atitinka UNI 12499 normą

• CCrc - kūginės apsauginės grotelės (siauresnė dalis montuojama prie variklio)

• CCbo - konusinė oro įpūtimo ar išpūtimo įlaida kurios dėka pasiekiamas didesnis ventiliatoriaus efektyvumas. Gaminama iš plieno lakšto pagal UNI ISO6580 - EUROVENT ir padengta atmosferiniams poveikiams atsparia epoksidine danga. Įlaida tvirtinama prie CC ventiliatoriaus o prie jos išorinėje pusėje tvirtinamos CCr apsauginės grotelės, pavyzdžiui CCbo + CCr80

• CCs cilindriniai triukšmo slopintuvai - gali būti dviejų versijų: be kapsulės (CCsa) ir su kapsule (CCsb) slopintuvo centre. Jei yra kapsulė, triukšmas slopinamas labiau, tačiau sistemoje atsiranda papildomi slėgio nuostoliai. Abi versijos gali būti tvirtinamos prie atitinkamo CC flanšo įleidimo ir išleidimo angose. CCsa serija nesukuria papildomų slėgio nuostolių. CCsb serija sukuria papildomus slėgio nuostolius, kaip parodyta kataloginiame puslapyje pateiktuose slėgio nuostolių grafikuose. Slopintuvai gaminami iš cinkuoto plieno. Vidinė dalis ir kapsulė gaminama iš perforuoto lakšto, kad garsą veiksmingai sugertų akustinis mineralinės vatos pamušalas. Darbinė temperatūra yra nuo -40 °C iki +150 °C. Siūlomi slopintuvų ilgiai 1 x slopintuvo diametras - x1D, 1.5 x slopintuvo diametras x1.5D, 2.0 x slopintuvo diametras x2.0D, t.y. jeigu slpointuvo diametras 400 mm, o slopintuvas 1.5D, tuomet slopintuvio ilgis bus 600 mm

• CCpro - prailginanti jungtis kurios dėka standartinė ventiliatoriaus trumpojo korpuso versija paverčiama ilgojo korpuso versija - sparnuotė ir variklis lieka visiškai apsaugoti korpuso viduje. Gaminama iš plieno lakšto pagal UNI ISO6580 - EUROVENT ir padengta atmosferiniams poveikiams atsparia epoksidine danga. Komplektuojama su apžiūros angomis ir skylėmis kabeliui

• CCga - lanksti antivibracinė jungtis, pagaminta su dviem plieninės skardos flanšais, atitinkančiais UNI ISO6580 - EUROVENT standartą, skirtais tvirtinti prie ventiliatoriaus ir ortakio, ir tvirta lanksčia audinio jungtimi. Darbinė temperatūra nuo -30 °C iki +80 °C. Plieninio lakšto komponentai apsaugoti nuo atmosferos veiksnių epoksidiniais dažais. Galimi specialūs variantai skirtingoms darbo temperatūroms

• CCst - atraminės kojelės skirtos tvirtinti ventiliatorių ant grindų arba prie lubų. Gaminamos iš plieno lakšto ir apsaugotos nuo atmosferos veiksnių epoksidiniais dažais. Užsakant komplekte yra 2 vnt. kojelių.

• CCf - jungiamasis žiedas skirtas lengviau sujungti ortakį su ventiliatoriumi, atitinka UNI ISO6580 - EUROVENT standartą

• CCfc - plokštumos atšaka arba jungiamasis žiedas su 80 mm įlaida, skirtas lengviau sujungti ortakį su ventiliatoriumi, atitinka UNI ISO6580 - EUROVENT standartą

• CCot - oro išmetimo grotelės su apsauga nuo kritulių bei paukščių ar graužikų

• BDD - atbuliniai vožtuvai padės išvengti šilumos praradimų, kai ventiliatorius išjungtas. Dirbant ventiliatoriui, vožtuvas atsidaro dėl oro slėgio, kurį sukelia ventiliatorius. Išjungus ventiliatorių, jis užsidaro. Korpusas gaminamas iš dažyto plieno lakšto, o sklendės iš cinkuoto plieno lakšto.

• dėl greičių reguliatoriaus išsirinkite modelį kurį norite įsigyti ir susisiekite su mumis - parinksime tinkamiausią
• pagaminta Italijoje
• suteikiama 24 mėn. garantija

Techninė informacija ir Matmenys
