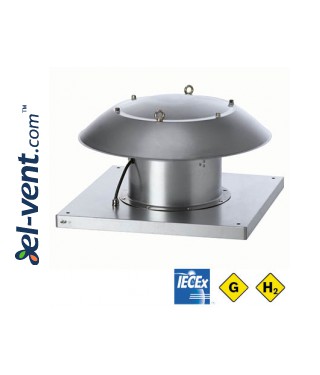

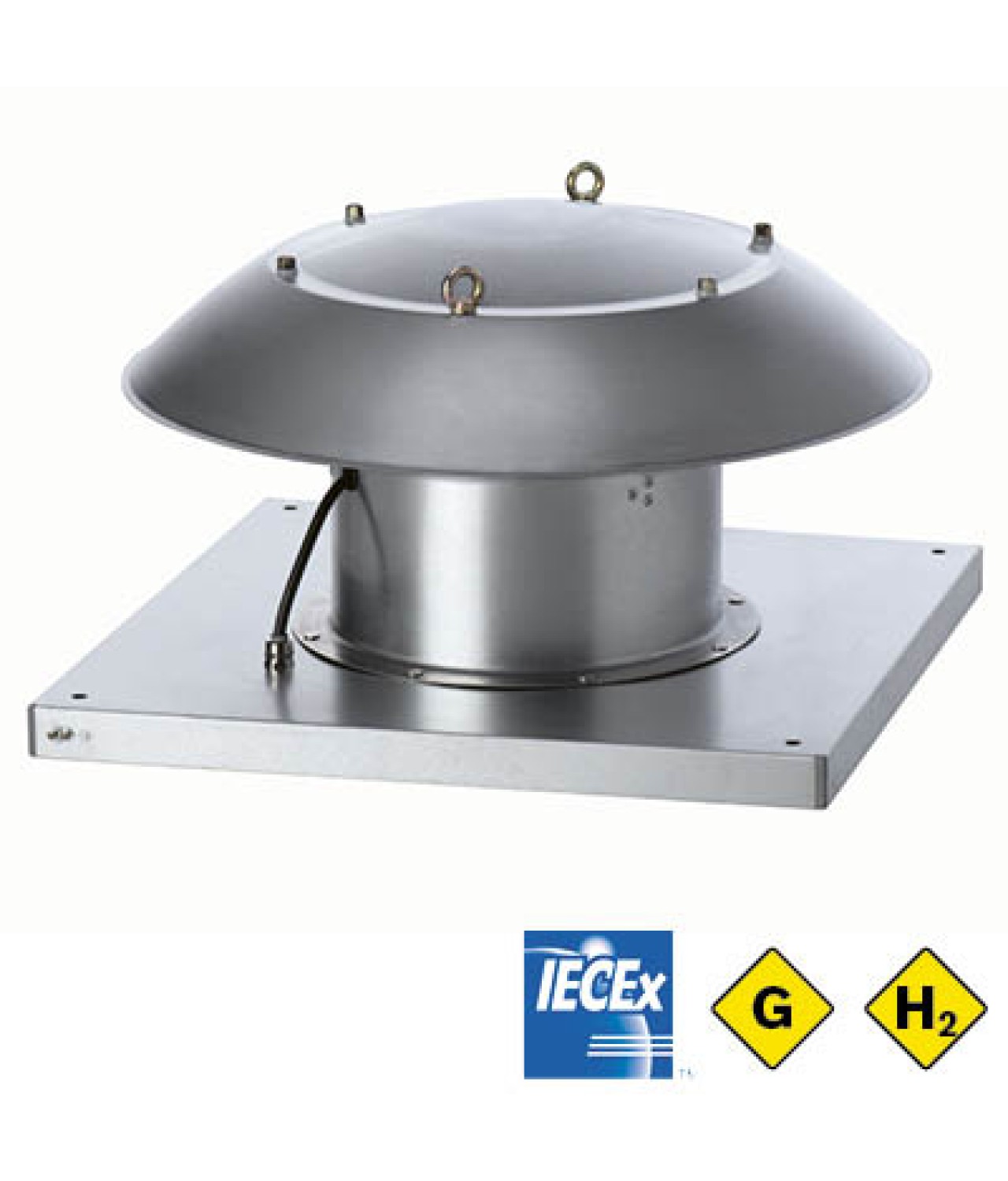

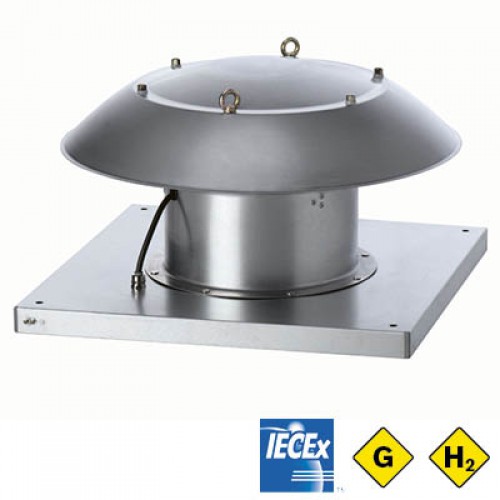

DZD ATEX GAS and HYDROGEN – sprogimui saugūs stoginiai ašiniai ventiliatoriai, skirti sprogių dujų ir vandenilio aplinkoms, ≤6510 m³/h

DZD ATEX GAS and HYDROGEN – sprogimui saugūs stoginiai ašiniai ventiliatoriai

DZD Ex e serijos stoginiai ašiniai ventiliatoriai su horizontaliu oro išmetimu skirti potencialiai sprogioms dujų ir vandenilio aplinkoms, priskiriamoms 1 ir 2 zonoms. Ventiliatoriai atitinka ATEX direktyvos 2014/34/ES reikalavimus ir turi ATEX bei IECEx patvirtinimus.

Ventiliatoriai tinkami IIA ir IIB grupių dujoms bei garams, taip pat vandeniliui (IIB+H₂). Didžiausias serijos oro našumas – 6510 m³/h.

Konstrukcija

• ašinė sparnuotė pagaminta iš elektrai laidžiojo plastiko
• variklio ir sparnuotės mazgo balansavimo kokybės klasė G 6.3, kategorija BV-3 pagal ISO 14694
• tvirtinimo pagrindas, oro įsiurbimo antgalis ir apsauginis gaubtas nuo lietaus pagaminti iš cinkuoto plieno lakšto
• horizontalus oro išmetimas

Variklis

• trifazis asinchroninis reversinis kintamosios srovės variklis
• rutuliniai guoliai, nereikalaujantys techninės priežiūros
• S1 nepertraukiamo darbo režimas
• pakeitus oro srauto kryptį, oro našumas sumažėja maždaug 35 %
• galimybė reguliuoti sukimosi greitį TR serijos transformatoriais, išskyrus DZD 35/2 B Ex e
• PTC termistoriai variklio temperatūrai stebėti
• rekomenduojami MAICO MVS 6 arba TMS termistorių apsaugos įtaisai
• apsaugos laipsnis IP64
• izoliacijos klasė F
• padidintos saugos „e“ ir konstrukcinės saugos „c“ uždegimo apsaugos būdai

Apsauga nuo sprogimo

• ATEX direktyva 2014/34/ES
• įrangos kategorija II 2G, skirta 1 ir 2 zonoms
• II 2G Ex eb IIB+H₂ T3/T4 Gb X
• II 2G Ex h IIB+H₂ T3/T4 Gb X
• tipo tyrimo dokumentas TÜV-A 19 ATEX0104 X
• IECEx sertifikatas IECEx EPS 19.0020X

Taikomi standartai

• IEC 60079-0
• IEC 60079-31
• IEC 60079-7
• ISO 80079-36
• ISO 80079-37
• EN ISO 80079-36
• EN ISO 80079-37

Eksploatavimo temperatūra

• nuo −20 °C iki +40 °C – DZD 25/2, 30/6, 35/6 ir 40 serijos modeliai
• nuo −20 °C iki +60 °C – DZD 25/4, 30/4, 30/2, 35/4, 35/2, 50/4 ir 60/6 modeliai

DZD 50/6 modelio temperatūros diapazonas katalogo aprašyme atskirai nenurodytas.

Papildomos versijos

• 60 Hz versijos pagal užsakymą

Galimi priedai

• SD – triukšmo slopintuvai
• ELA Ex – lankstieji sujungimai
• SG – apsauginės grotelės
• SO – montavimo pagrindai plokštiems stogams
• SZ – tarpiniai jungiamieji pagrindai
• DDEx – diferencialinio slėgio jungikliai
• DSS – penkių greičių transformatoriniai reguliatoriai
• MVS6 – PTC termistorių kontrolės įtaisai
• TMS – termistorių apsaugos relės
• TR – transformatoriai
• SOWT – montavimo pagrindai banguotiems ir trapeciniams stogams
• SDS – montavimo pagrindai šlaitiniams stogams

DZD ATEX GAS and HYDROGEN – techninis katalogas (PDF)

Priedai nėra įtraukti į ventiliatoriaus tipo tyrimo sertifikatą. Dėl kitokių konstrukcinių sprendimų būtina kreiptis į gamintojo techninį ir komercinį skyrių.

DZD ATEX GAS and HYDROGEN – matmenys

Visi matmenys nurodyti milimetrais (mm), svoriai – kilogramais (kg). Svoriai yra orientaciniai.

DZD ATEX GAS and HYDROGEN – techninė informacija

DZD Ex e serijos ventiliatoriai skirti IIA ir IIB grupių dujų bei garų, įskaitant vandenilį, potencialiai sprogioms aplinkoms. Seriją sudaro 13 modelių, kurių didžiausias oro našumas siekia 6510 m³/h.

Ventiliatorių techninės charakteristikos

T – trifazis variklis; Pm – variklio galia; In – vardinė srovė; Q max – didžiausias oro srautas; LwA5 – garso galios lygis esant laisvam oro įsiurbimui. Konkreti ventiliatorių maitinimo įtampa katalogo našumo lentelėse nenurodyta.

Apsaugos nuo sprogimo žymėjimas

• II 2G Ex eb IIB+H₂ T3/T4 Gb X
• II 2G Ex h IIB+H₂ T3/T4 Gb X
• ATEX direktyva 2014/34/ES
• tipo tyrimo dokumentas TÜV-A 19 ATEX0104 X
• IECEx sertifikatas IECEx EPS 19.0020X

Taikomi standartai

• IEC 60079-0
• IEC 60079-31
• IEC 60079-7
• ISO 80079-36
• ISO 80079-37
• EN ISO 80079-36
• EN ISO 80079-37

Eksploatavimo sąlygos

• 1 ir 2 potencialiai sprogios aplinkos zonos
• IIA ir IIB grupių dujos bei garai, įskaitant vandenilį
• nuo −20 °C iki +40 °C – DZD 25/2, 30/6, 35/6 ir 40 serijos modeliai
• nuo −20 °C iki +60 °C – DZD 25/4, 30/4, 30/2, 35/4, 35/2, 50/4 ir 60/6 modeliai
• apsaugos laipsnis IP64
• izoliacijos klasė F
• S1 nepertraukiamo veikimo režimas

DZD 50/6 modelio temperatūros diapazonas katalogo bendrame aprašyme atskirai nenurodytas.

DZD ATEX GAS and HYDROGEN – montavimo instrukcija

Montavimo vieta ir sąlygos

DZD Ex e serijos sprogimui saugūs stoginiai ašiniai ventiliatoriai skirti montuoti ant pastatų stogų, užtikrinant horizontalų oro išmetimą. Ventiliatoriai pritaikyti potencialiai sprogioms dujų ir vandenilio aplinkoms, priskiriamoms 1 ir 2 zonoms, pagal jų ATEX ir IECEx ženklinimą.

Montavimo pagrindas parenkamas pagal stogo konstrukciją ir konkretaus ventiliatoriaus matmenis. Gamintojas siūlo SO pagrindus plokštiems stogams, SOWT pagrindus banguotiems ir trapeciniams stogams bei SDS pagrindus šlaitiniams stogams. Prireikus galima naudoti SD triukšmo slopintuvus, SZ tarpinius pagrindus, ELA Ex lanksčiuosius sujungimus ir SG apsaugines groteles.

Elektros prijungimas ir variklio apsauga

Ventiliatoriuose naudojami trifaziai asinchroniniai varikliai su integruotais PTC termistoriais temperatūros kontrolei. Variklio šiluminei apsaugai gamintojas rekomenduoja MVS 6 arba TMS termistorių apsaugos įtaisus. Šie įtaisai turi būti montuojami už potencialiai sprogios zonos ribų.

Ventiliatorių sukimosi greitį galima reguliuoti TR transformatoriais, išskyrus DZD 35/2 B Ex e modelį. Ventiliatoriai gali veikti reversiniu režimu, tačiau pakeitus oro srauto kryptį našumas sumažėja maždaug 35 %.

Sauga ir eksploatavimas

• montavimo ir elektros prijungimo darbus turi atlikti kvalifikuoti specialistai, laikydamiesi potencialiai sprogioms aplinkoms taikomų reikalavimų
• prieš montuojant būtina patikrinti konkretaus modelio ATEX ženklinimą, temperatūros klasę ir leistiną aplinkos temperatūrą
• ventiliatorius turi būti patikimai pritvirtintas prie tinkamo stogo pagrindo
• elektros prijungimas ir variklio apsauga turi atitikti gamintojo dokumentaciją
• prieš paleidžiant būtina patikrinti sparnuotės laisvą sukimąsi, oro srauto kryptį ir apsauginių įtaisų veikimą
• techninės priežiūros darbai atliekami tik saugiai atjungus elektros maitinimą ir užtikrinus, kad įrenginys negalėtų netikėtai įsijungti

Gamintojo techninė dokumentacija

Išsami informacija apie ventiliatorių konstrukciją, eksploatavimo sąlygas, matmenis, elektros apsaugą ir montavimo priedus pateikta gamintojo techniniame kataloge.
