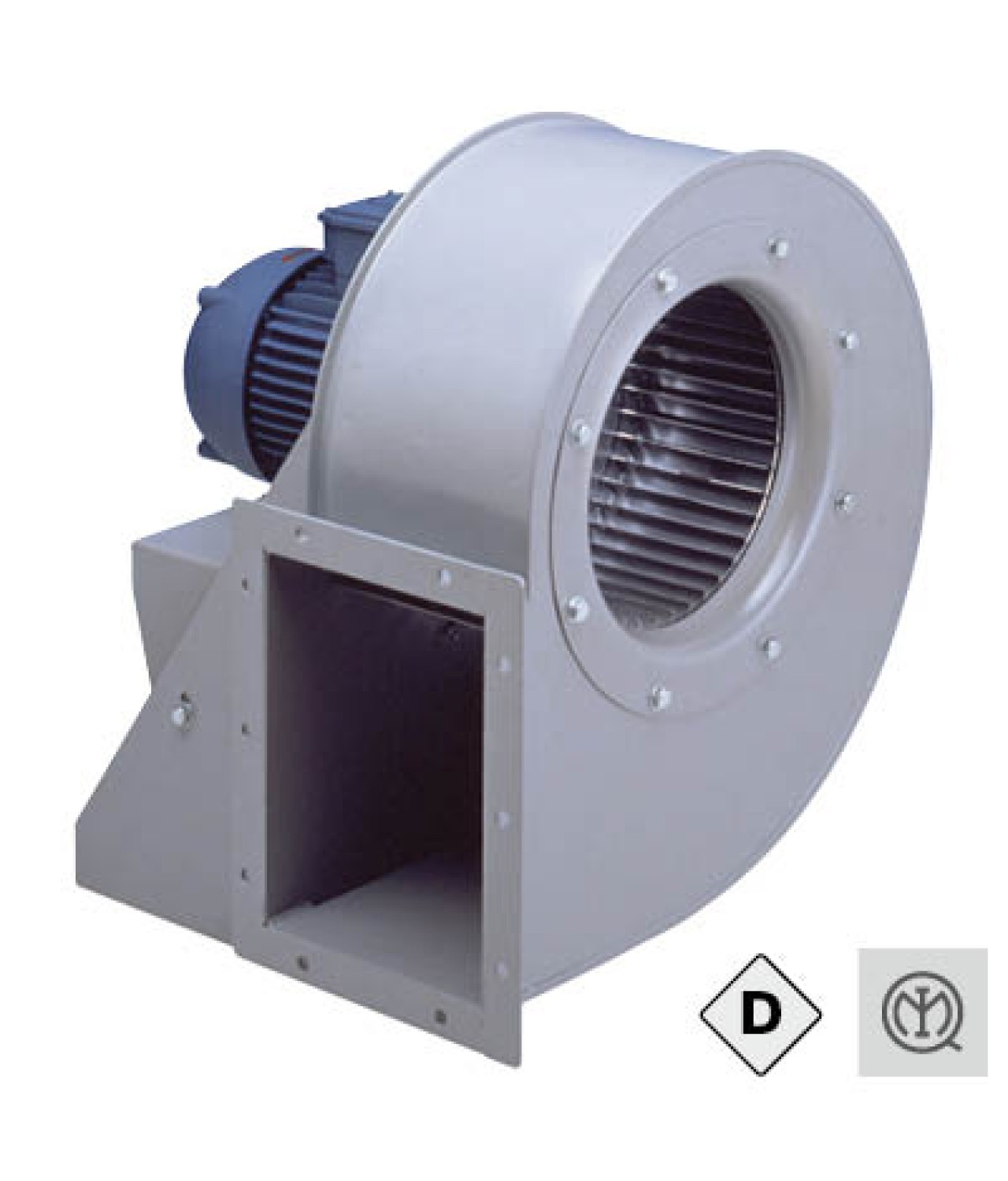

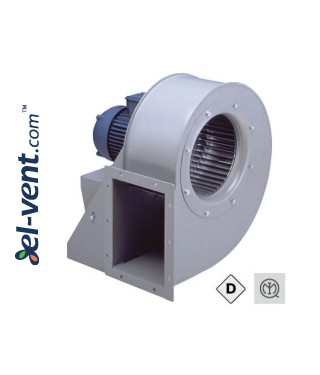

AL ATEX DUST – sprogimui saugūs išcentriniai ventiliatoriai degiųjų dulkių aplinkai ≤11200 m³/h

AL ATEX DUST – sprogimui saugūs išcentriniai ventiliatoriai

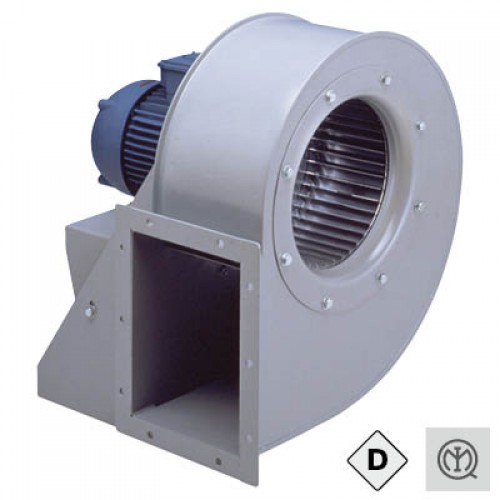

AL ATEX DUST – pramoniniai išcentriniai ventiliatoriai su į priekį lenktomis „Sirocco“ tipo sparnuotės mentėmis, skirti pramoninėms vėdinimo sistemoms, įrengtoms potencialiai sprogioje degiųjų dulkių aplinkoje. Ventiliatoriai pritaikyti ATEX 21 zonai, atitinka direktyvą 2014/34/ES ir turi žymėjimą II 2D Ex h IIIB T135°C Db. Gamintojo deklaruojamas serijos oro našumas – nuo 1500 iki 11200 m³/h, slėgis – iki 1900 Pa.

Pagrindinės savybės

• ATEX išpildymas degiųjų dulkių aplinkai, 21 zona, įrangos kategorija II 2D.
• Ventiliatoriaus ATEX žymėjimas: II 2D Ex h IIIB T135°C Db.
• Tipo tyrimo dokumentas IMQ 10 ATEX 017 X.
• Taikomi standartai EN 14986:2017, EN 1127-1, EN ISO 80079-36 ir EN ISO 80079-37.
• Skirti švariam orui transportuoti pramoninėse ortakių sistemose, kurioms reikalingas didesnis slėgis.
• Spiralinis lakštinio plieno korpusas su apsaugine epoksipoliesterine milteline danga.
• Vienpusio įsiurbimo „Sirocco“ tipo sparnuotė su į priekį lenktomis mentėmis.
• 200–315 dydžių sparnuotės iš cinkuoto plieno; 355–450 dydžių – iš plieno su suvirintomis ir dažytomis mentėmis.
• Dažyto lakštinio plieno oro įsiurbimo antgalis.
• Tiesioginė pavara, 4 konstrukcinis išpildymas.
• Sprogiai dulkių aplinkai skirti vienfaziai arba trifaziai asinchroniniai varikliai.
• Variklio apsaugos klasė IP66, izoliacijos klasė F, nuolatinio darbo režimas S1.
• Variklio dulkių grupė IIIC, apsaugos būdas „tb“ pagal IEC 60079-0 ir IEC 60079-31.
• PTC termistoriai apsaugai nuo variklio perkaitimo.
• Trifazių variklių sukimosi greičio reguliavimas dažnio keitikliu pagal gamintojo reikalavimus.
• Transportuojamo oro temperatūra nuo -20 °C iki +60 °C; pagal užsakymą nuo -40 °C iki +60 °C.
• Pagal užsakymą – 60 Hz išpildymai ir T5 arba T6 temperatūros klasės.

Variklio IIIC „tb“ klasifikacija skiriasi nuo viso ventiliatoriaus IIIB ATEX klasifikacijos.

Ventiliatoriaus korpuso kryptys

Standartinė korpuso padėtis LG270°. Išpūtimo kryptis keičiama 45° žingsniu. 180° ir 225° padėtims reikalingas specialus gamyklinis išpildymas.

Papildomi priedai

• Apvalus oro įsiurbimo adapteris.
• Oro įsiurbimo angos apsauginės grotelės.
• Oro išpūtimo angos apsauginės grotelės.

Priedai nėra įtraukti į tipo tyrimo dokumentą. Jų tinkamumas konkrečiai ATEX aplinkai vertinamas atskirai.

AL ATEX DUST – techninis katalogas (PDF)

AL ATEX DUST – matmenys

Visi matmenys pateikti milimetrais (mm), orientacinė masė – kilogramais (kg). Žymėjimai atitinka gamintojo matmenų brėžinį.

Prijungimo ir tvirtinimo matmenys

Ventiliatoriaus matmenų brėžinys

Brėžinys iliustruoja matmenų žymėjimus. AL ATEX DUST skaitiniai matmenys pateikti aukščiau esančiose lentelėse ir gamintojo kataloge.

Originalus AL ATEX DUST matmenų brėžinys (PDF, 6 puslapis)

AL ATEX DUST – techninė informacija

AL ATEX DUST – modelių techniniai duomenys

Qmax – didžiausias leidžiamas oro srautas. Pt min – minimali bendrojo slėgio eksploatacinė riba, o ne didžiausias ventiliatoriaus slėgis.

* 284 A/B ir 314 A/B modelių Qmax bei Pt min reikšmės kataloge pateiktos bendromis modelių grupėmis. Konkretų variantą būtina parinkti pagal jo charakteristiką.

Oro charakteristikos matuojamos pagal EN ISO 5801 / AMCA 210, esant 1.2 kg/m³ oro tankiui.

AL ATEX DUST – gamintojo techninis katalogas (PDF)

AL ATEX DUST – montavimo instrukcija

AL ATEX DUST ventiliatoriai montuojami pramoninėse ortakinėse vėdinimo sistemose, kurių aplinkoje gali susidaryti sprogi degiųjų dulkių atmosfera. Prieš montavimą būtina įvertinti įrenginio ATEX klasifikacijos atitiktį konkrečiai pavojingai zonai.

Montavimas

• Ventiliatorių tvirtinti prie standaus pagrindo, atlaikančio įrenginio masę ir eksploatacines apkrovas.
• Užtikrinti prieigą prie variklio, korpuso ir techninės priežiūros vietų.
• Ortakiai neturi perduoti neleistinų mechaninių apkrovų ventiliatoriaus korpusui.
• Prieš paleidimą patikrinti sparnuotės laisvą sukimąsi ir tvirtinimo elementus.

Ortakių sistema ir oro srautas

Ventiliatoriai su į priekį lenktomis mentėmis turi veikti prijungti prie ortakių sistemos arba su papildomu pasipriešinimu, pavyzdžiui, reguliavimo sklende. Sistemos pasipriešinimas turi riboti oro srautą, kad variklio srovė neviršytų vardinėje lentelėje nurodytos leistinos reikšmės.

Korpuso padėtis

Standartinė išpūtimo kryptis LG270°. Korpuso orientaciją galima keisti 45° žingsniu, išskyrus 180° ir 225° padėtis, kurioms reikalingas specialus gamyklinis išpildymas.

Elektros prijungimas

• Elektros prijungimą atlikti pagal variklio vardinės lentelės duomenis ir taikomus ATEX reikalavimus.
• Užtikrinti apsauginį įžeminimą ir tinkamą elektros jungčių apsaugą.
• PTC termistorius prijungti prie variklio šiluminės apsaugos grandinės.
• Trifazių variklių greičio reguliavimą vykdyti tik gamintojo patvirtintomis sąlygomis.

Paleidimas

• Patikrinti sparnuotės sukimosi kryptį.
• Patikrinti ortakių jungtis ir apsauginių elementų būklę.
• Išmatuoti variklio vartojamą srovę ir palyginti su vardine reikšme.
• Patikrinti vibraciją, triukšmą ir variklio temperatūrą.
• Neviršyti gamintojo nustatytų oro srauto ir temperatūros ribų.

Techninė priežiūra

Reguliariai apžiūrėti korpusą, sparnuotę, variklį ir apsauginius įtaisus. Neleisti kauptis degiųjų dulkių sluoksniams. Techninės priežiūros darbus atlikti atjungus elektros maitinimą, apsaugojus nuo pakartotinio įjungimo ir laikantis sprogioje aplinkoje galiojančių saugos procedūrų.
