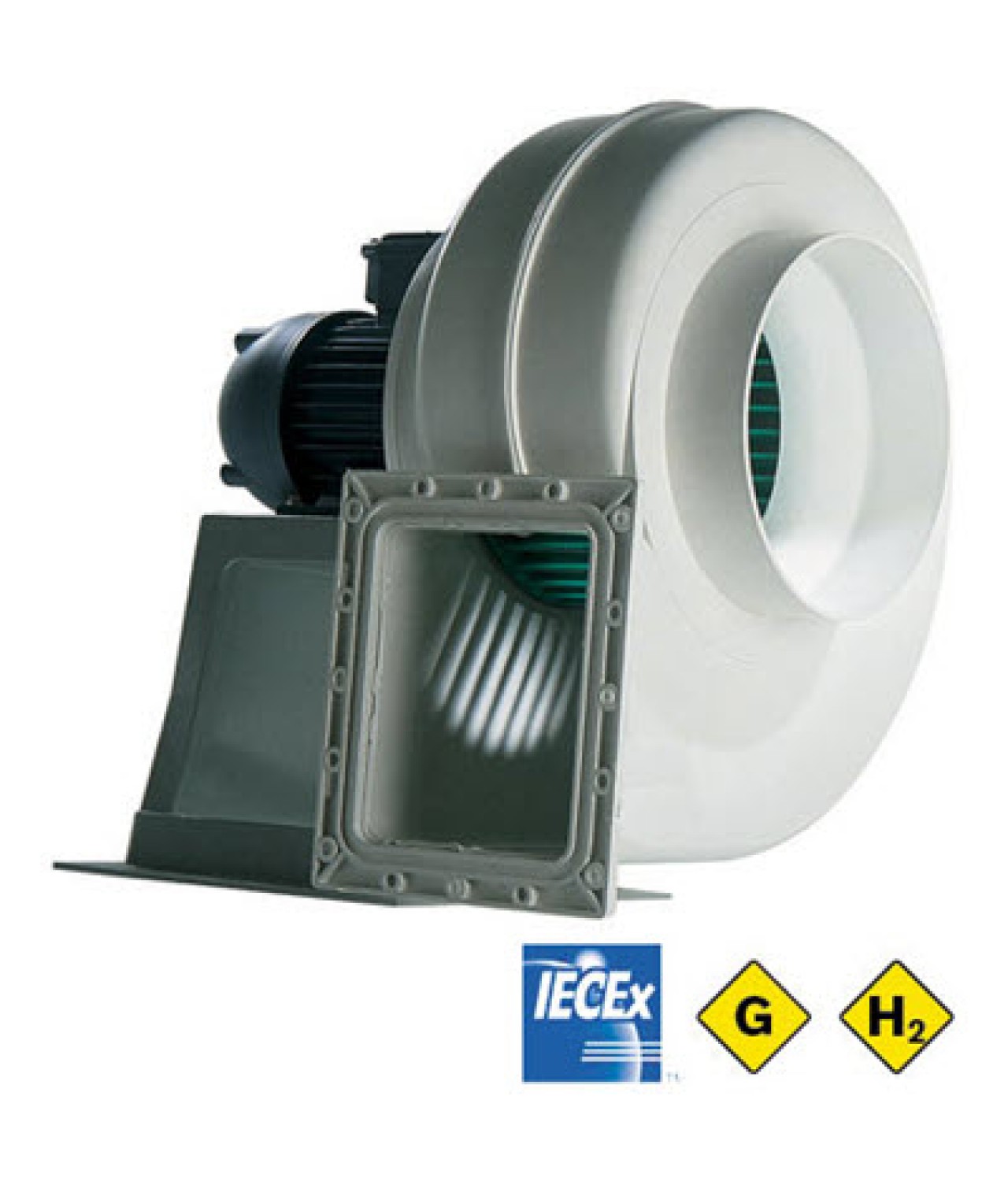

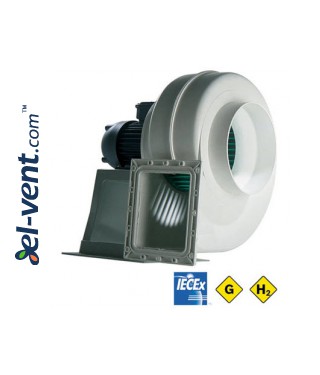

ICA ATEX GAS and H₂ – sprogimui saugūs antikoroziniai išcentriniai ventiliatoriai agresyvių dujų aplinkai ≤7100 m³/h

ICA ATEX GAS and H₂ – sprogimui saugūs antikoroziniai išcentriniai ventiliatoriai

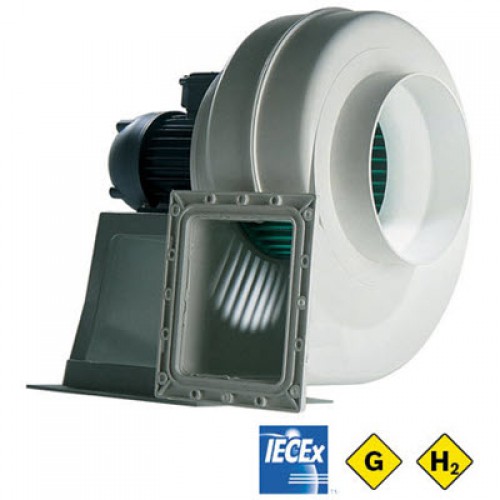

DYNAIR / MAICO ITALIA ICA ATEX – pramoniniai išcentriniai ventiliatoriai, pagaminti iš antistatinio polipropileno, skirti koroziją sukeliančių, neabrazyvinių dujų, dūmų ir garų šalinimui potencialiai sprogioje aplinkoje. Ventiliatoriai priskiriami ATEX II 3G įrangos kategorijai ir skirti 2 zonai. Serijos oro našumas siekia 7100 m³/h. Gamintojas ICA seriją taip pat priskiria ATEX dujų ir vandenilio ventiliatorių grupei, tačiau konkretaus įrenginio tinkamumas vandeniliui turi būti patvirtintas IIB+H2 arba IIC klasifikaciją atitinkančia dokumentacija.

Pagrindinės savybės

• Sprogimui saugus ATEX išpildymas degiųjų dujų ir garų aplinkai, 2 zona, II 3G įrangos kategorija.
• Skirti koroziją sukeliančių, neabrazyvinių dūmų ir garų transportavimui.
• Transportuojamos terpės temperatūra nuo -20 °C iki +40 °C.
• Spiralinis korpusas iš antistatinio polipropileno pagal EN IEC 60079-0 standarto 26.13 punktą.
• Didelio efektyvumo polipropileno sparnuotė su į priekį lenktomis mentėmis.
• Oro įsiurbimo jungtis ir variklio atrama įeina į standartinę komplektaciją.
• Tiesioginė pavara.
• Trifazis asinchroninis sprogimui saugus elektros variklis, kataloge nurodyta minimali apsaugos klasifikacija EEx d IIB T3.
• Variklio apsaugos klasė IP55, izoliacijos klasė F.
• Nuolatinio darbo režimas S1.
• Variklio montavimo konstrukcija B3 arba B5.
• Elektros variklis atitinka taikomus IEC 60034, IEC 60072 ir IEC 60079 standartus.
• Sukimosi greičio reguliavimas nenumatytas.
• Standartinė korpuso išpūtimo kryptis LG0°.
• Galimos aštuonios išpūtimo kryptys, keičiamos 45° žingsniu.
• Penki korpuso dydžiai: 120, 160, 200, 250 ir 350.
• Šeši modeliai, variklio galia nuo 0.12 iki 3.00 kW.

ATEX klasifikacija ir vandenilio aplinka

Standartinė ICA ATEX įrangos kategorija yra II 3G, tinkama 2 zonai. Kataloge nurodyta minimali variklio klasifikacija EEx d IIB T3. Vandenilis priklauso IIC dujų grupei, todėl naudoti vandenilio aplinkoje leidžiama tik tokią paskirtį patvirtinus konkretaus ventiliatoriaus dokumentais. Vandeniliui gali būti tinkama IIC arba specialiai vandeniliui skirta IIB+H2 klasifikacija. Paprasta IIB klasifikacija nėra pakankama.

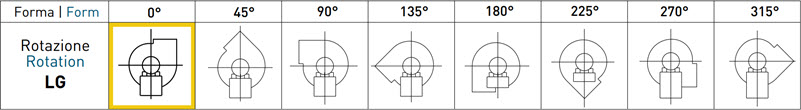

Ventiliatoriaus korpuso kryptys

Standartinė išpūtimo kryptis LG0°. Galimos aštuonios korpuso padėtys: LG0°, LG45°, LG90°, LG135°, LG180°, LG225°, LG270° ir LG315°.

Papildomi priedai

• RD – perėjimas iš stačiakampės oro išpūtimo angos į apvalų ortakį.
• ICA ATEX 120 – RD 5RD1015.
• ICA ATEX 160 – RD 5RD1021.
• ICA ATEX 200 – RD 5RD1025.
• ICA ATEX 250 – RD 5RD1027.
• ICA ATEX 350 – RD 5RD1026 arba 5RD1028.

Priedai nėra įtraukti į tipo tyrimo sertifikatą. Jų tinkamumas konkrečiai ATEX sistemai vertinamas atskirai.

ICA ATEX – techninis katalogas (PDF)

ICA ATEX GAS and H₂ – matmenys

Matmenys pateikti milimetrais (mm), orientacinė masė – kilogramais (kg). Žymėjimai atitinka gamintojo matmenų brėžinį.

Pagrindiniai korpuso matmenys

Prijungimo ir tvirtinimo matmenys

Ventiliatoriaus matmenų brėžinys

ICA ATEX – originalus matmenų brėžinys (PDF, 3 puslapis)

RD perėjimų matmenys

ICA ATEX GAS and H₂ – techninė informacija

ICA ATEX – modelių techniniai duomenys

Lp – garso slėgio lygis laisvajame garso lauke didžiausio efektyvumo taške, 1.5 m atstumu, pagal EN ISO 13349 D matavimo kategoriją.

Aerodinaminės charakteristikos nustatytos pagal EN ISO 5801 / AMCA 210, esant 1.2 kg/m³ oro tankiui.

Konkretaus modelio oro srautas ir statinis slėgis parenkami pagal gamintojo aerodinamines kreives.

ICA ATEX – techniniai duomenys ir aerodinaminės charakteristikos (PDF)

ICA ATEX GAS and H₂ – montavimo ir eksploatavimo instrukcija

Paskirtis ir naudojimo aplinka

ICA ATEX ventiliatoriai skirti korozinių, neabrazyvinių dūmų ir garų šalinimui pramoninėse vėdinimo sistemose, kuriose gali susidaryti sprogi dujų atmosfera. Prieš montavimą būtina patikrinti, ar konkretaus ventiliatoriaus ATEX įrangos kategorija II 3G ir jo dokumentacija atitinka 2 zonos eksploatavimo sąlygas.

Transportuojama terpė

• Leistina transportuojamos terpės temperatūra nuo -20 °C iki +40 °C.
• Terpė neturi būti abrazyvinė.
• Prieš naudojimą patikrinti polipropileno cheminį atsparumą transportuojamiems junginiams.
• Vandenilio aplinkai būtina patvirtinta IIB+H2 arba IIC klasifikacija, taikoma konkrečiam ventiliatoriui ir jo elektros įrangai.

Mechaninis montavimas

• Ventiliatorių pritvirtinti prie stabilaus pagrindo, tinkamo įrenginio masei ir eksploatacinėms apkrovoms.
• Montuojant nepažeisti ir nedeformuoti polipropileno korpuso.
• Ortakiai neturi perduoti pernelyg didelių mechaninių apkrovų ventiliatoriaus korpusui ir jungtims.
• Palikti pakankamai vietos techninei priežiūrai.
• Prieš paleidimą patikrinti laisvą sparnuotės sukimąsi.

Korpuso orientacija

Standartinė išpūtimo kryptis LG0°. Galimos aštuonios padėtys nuo LG0° iki LG315° kas 45°.

Elektros prijungimas

• Elektros prijungimą turi atlikti kvalifikuotas specialistas.
• Elektros maitinimas 400 V / 3 fazės / 50 Hz.
• Vadovautis variklio vardine lentele ir ATEX technine dokumentacija.
• Užtikrinti apsauginį įžeminimą ir antistatinės konstrukcijos elektrinį tęstinumą pagal gamintojo reikalavimus.
• Variklio sukimosi greičio reguliavimas nenumatytas.

Paleidimas

• Patikrinti sparnuotės sukimosi kryptį.
• Patikrinti tvirtinimą, ortakių jungtis ir mechaninių dalių būklę.
• Išmatuoti variklio vartojamą srovę ir palyginti su vardine.
• Patikrinti vibraciją, triukšmą ir variklio temperatūrą.
• Eksploatuoti pagal pasirinkto modelio aerodinaminę charakteristiką.

Techninė priežiūra

Reguliariai tikrinti korpusą, sparnuotę, variklį, tvirtinimo elementus ir elektrines jungtis. Pašalinti nuosėdas ir patikrinti, ar cheminis poveikis nepažeidė polipropileno dalių. Prieš priežiūros darbus atjungti elektros maitinimą, apsaugoti nuo netyčinio pakartotinio įjungimo ir laikytis potencialiai sprogioje aplinkoje taikomų saugos reikalavimų.

ICA ATEX – gamintojo techninis katalogas (PDF)
