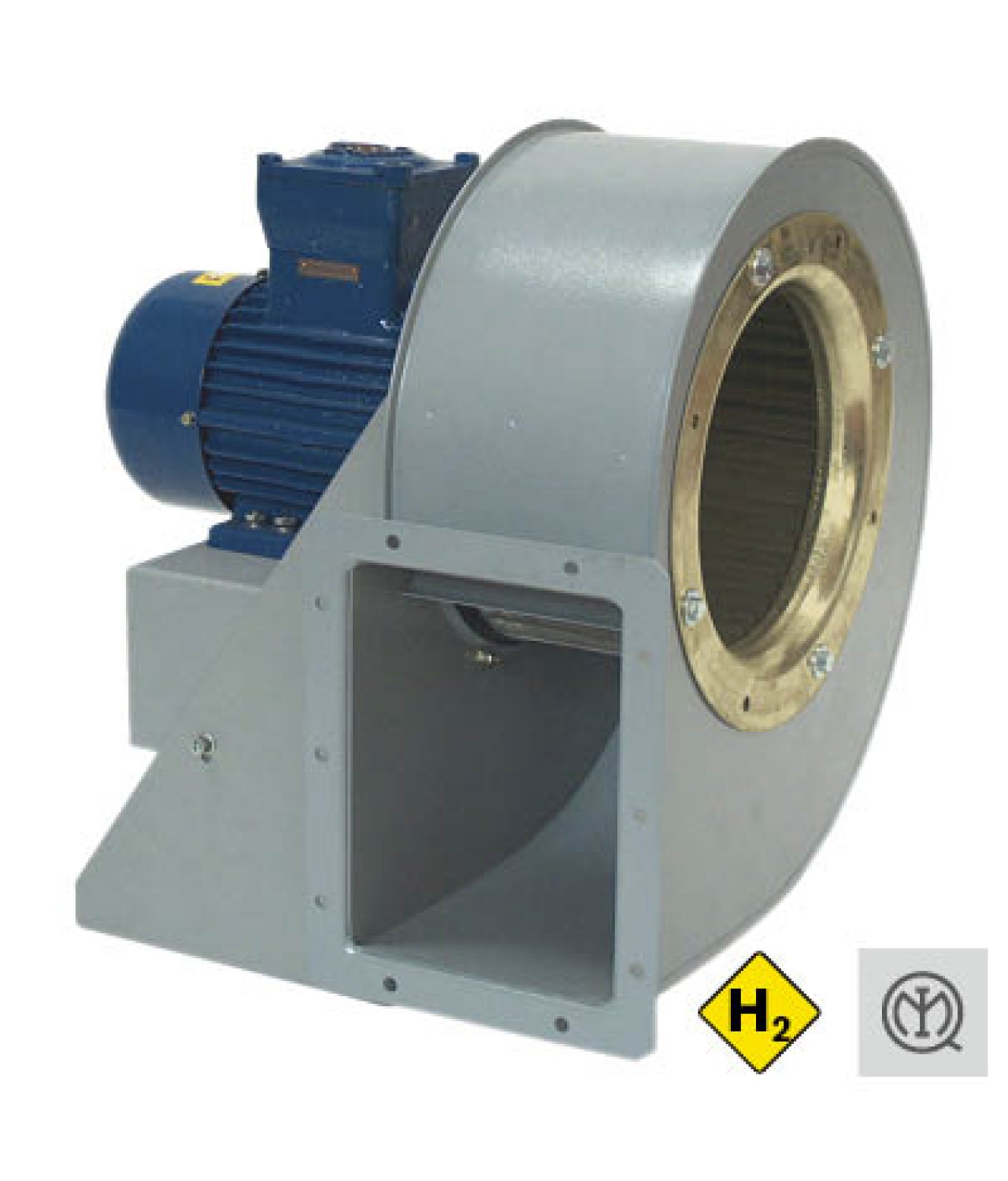

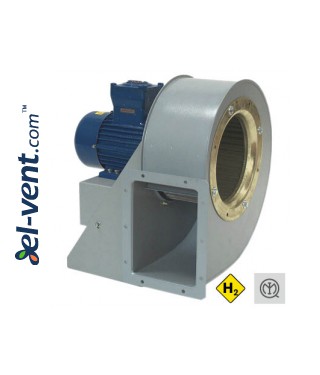

AL ATEX H₂ – sprogimui atsparūs išcentriniai ventiliatoriai vandenilio aplinkai, iki 11200 m³/h

AL ATEX H₂ – išcentriniai ATEX ventiliatoriai vandenilio aplinkai

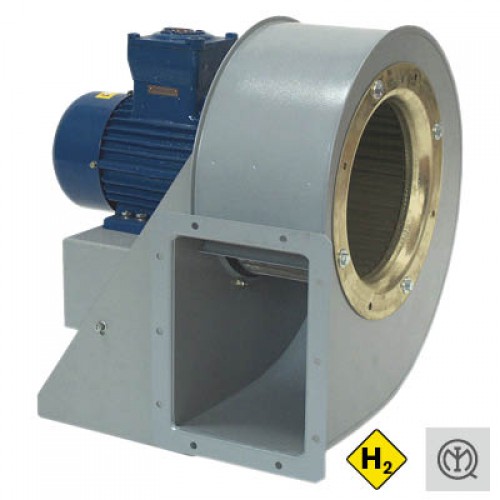

AL ATEX H₂ – pramoniniai išcentriniai ventiliatoriai su į priekį lenktomis „Sirocco“ tipo sparnuotės mentėmis, specialiai suprojektuoti naudoti sprogioje aplinkoje, kurioje gali būti vandenilio. Ventiliatoriai skirti 1 zonai, atitinka ATEX direktyvą 2014/34/ES ir yra pažymėti II 2G Ex h IIB + H₂ T4 Gb. Gamintojo nurodomas serijos oro srautas – nuo 1500 iki 11200 m³/h, slėgis – iki 1900 Pa.

Pagrindinės savybės

• Specialus ATEX išpildymas vandenilio (H₂) turinčiai aplinkai.
• Skirti sprogiųjų dujų aplinkos 1 zonai, įrangos kategorija II 2G.
• ATEX žymėjimas: II 2G Ex h IIB + H₂ T4 Gb.
• Tipo patikros dokumentas: IMQ 10 ATEX 017 X.
• Atitinka ATEX 2014/34/ES direktyvą ir EN 14986:2017, EN 1127-1, EN ISO 80079-36 bei EN ISO 80079-37 standartus.
• Į priekį lenktų menčių „Sirocco“ tipo išcentrinė sparnuotė.
• Spiralinis korpusas iš lakštinio plieno, apsaugotas epoksidinių ir poliesterinių miltelinių dažų danga.
• 200–315 dydžių sparnuotės gaminamos iš cinkuoto plieno, 355–450 dydžių – iš suvirinto ir dažyto plieno.
• Žalvarinis oro įsiurbimo antgalis.
• Tiesioginė pavara, 4 konstrukcinis išpildymas.
• Sprogimui atsparus asinchroninis elektros variklis, pritaikytas vandenilio aplinkai.
• Variklio apsaugos klasė IP55, izoliacijos klasė F, nuolatinio darbo režimas S1.
• Variklio apsauga nuo perkaitimo naudojant PTC termistorius.
• Trifazių modelių sukimosi greitis gali būti reguliuojamas dažnio keitikliu, laikantis gamintojo reikalavimų.
• Transportuojamo oro temperatūra nuo −20 °C iki +60 °C; pagal užsakymą nuo −40 °C iki +60 °C.
• Pagal užsakymą galimi 60 Hz išpildymai bei T5 ir T6 temperatūros klasės.

Ventiliatoriaus korpuso kryptys

Standartinė korpuso padėtis – LG270°. Išpūtimo kryptis gali būti keičiama kas 45°. LG ir RD 180° bei 225° padėtims reikalingas specialus gamyklinis išpildymas.

Papildomi priedai

• Apvalus oro įsiurbimo angos adapteris.
• Oro įsiurbimo angos apsauginės grotelės.
• Oro išpūtimo angos apsauginės grotelės.

Priedų tinkamumas konkrečiai ATEX sistemai turi būti įvertintas atskirai.

AL ATEX H₂ – techninis katalogas (PDF)

AL ATEX H₂ – matmenys

Visi matmenys pateikti milimetrais (mm), svoris – kilogramais (kg). Matmenų žymėjimai pateikti brėžinyje po lentelėmis.

Prijungimo ir tvirtinimo matmenys

Ventiliatoriaus matmenų brėžinys

Brėžinys yra bendras AL konstrukcijos brėžinys. ATEX H₂ išpildymo matmenys turi būti tikrinami pagal šios serijos techninį katalogą.

AL ATEX H₂ – techniniai duomenys

AL ATEX H₂ modelių techninės charakteristikos

P – variklio polių skaičius; Pm – nominalioji variklio galia; In – nominalioji srovė; Qmax – didžiausias leistinas oro srautas; Pt min – mažiausias bendrasis slėgis pagal gamintojo eksploatacinių ribų lentelę.

284 A/B ir 314 A/B modelių Qmax ir Pt min reikšmės kataloge pateikiamos bendrai atitinkamai 284 ir 314 grupei. Konkretų modelį būtina parinkti pagal jo aerodinaminę charakteristiką.

Oro charakteristikos nustatytos pagal EN ISO 5801 / AMCA 210, esant standartiniam 1,2 kg/m³ oro tankiui. Kataloge pateikiamos atskirų modelių aerodinaminės kreivės ir garso lygiai.

AL ATEX H₂ – techninis katalogas ir aerodinaminės charakteristikos (PDF)

AL ATEX H₂ – montavimo ir eksploatavimo instrukcija

Paskirtis ir montavimo aplinka

AL ATEX H₂ išcentriniai ventiliatoriai skirti pramoninėms vėdinimo sistemoms, kuriose gali susidaryti sprogi vandenilio turinti atmosfera. Prieš montuojant būtina patikrinti, ar pasirinkto ventiliatoriaus ATEX žymėjimas II 2G Ex h IIB + H₂ T4 Gb atitinka konkrečios darbo vietos pavojingos zonos klasifikaciją, dujų sudėtį ir temperatūrinius reikalavimus.

Oro kanalų sistema

Ventiliatoriai su į priekį lenktomis sparnuotės mentėmis privalo veikti prijungti prie oro kanalų sistemos. Prireikus būtina įrengti papildomą aerodinaminį pasipriešinimą, pavyzdžiui, reguliavimo sklendes. Oro srautas turi būti ribojamas taip, kad variklio vartojama srovė neviršytų jo vardinėje lentelėje nurodytų leistinų reikšmių.

Korpuso krypties parinkimas

Standartinė korpuso padėtis yra LG270°. Oro išpūtimo kryptis gali būti keičiama 45° žingsniu pagal oro kanalų išdėstymą. 180° ir 225° kryptims reikalingas specialus gamyklinis išpildymas.

Mechaninis montavimas

• Ventiliatorių pritvirtinti prie stabilaus pagrindo, pritaikyto įrangos masei ir eksploatacinėms apkrovoms.
• Oro kanalus prijungti taip, kad jų svoris ir mechaninės apkrovos nebūtų perduodamos ventiliatoriaus korpusui.
• Užtikrinti pakankamą erdvę variklio patikrai, techninei priežiūrai ir remontui.
• Prieš paleidžiant patikrinti, ar sparnuotė laisvai sukasi ir nesiliečia su korpusu.
• Patikrinti, ar apsauginės grotelės ir papildomi priedai tinka numatytai ATEX sistemai.
• Užtikrinti, kad įrenginyje ir oro kanaluose nesikauptų pašaliniai objektai, galintys patekti į sparnuotę.

Elektros prijungimas

Elektros prijungimo darbus turi atlikti kvalifikuotas specialistas, vadovaudamasis variklio vardinės lentelės duomenimis, gamintojo instrukcijomis ir sprogioje aplinkoje naudojamai elektros įrangai taikomais reikalavimais.

Variklio PTC termistoriai turi būti prijungti prie tinkamos apsaugos nuo perkaitimo sistemos. Trifazių variklių sukimosi greičio reguliavimas dažnio keitikliu leidžiamas tik laikantis gamintojo nustatytų sąlygų ir variklio sprogimo apsaugos reikalavimų.

Paleidimas ir patikra

• Patikrinti apsauginį įžeminimą ir elektros jungčių būklę.
• Patikrinti variklio apsaugos ir temperatūros kontrolės įtaisų veikimą.
• Patikrinti sparnuotės sukimosi kryptį.
• Įsitikinti, kad sistemos oro srautas ir pasipriešinimas atitinka pasirinkto modelio aerodinaminę charakteristiką.
• Išmatuoti variklio vartojamą srovę ir palyginti ją su vardinėje lentelėje nurodyta reikšme.
• Patikrinti, ar ventiliatorius veikia be neįprasto triukšmo, vibracijos ir perkaitimo.

Techninė priežiūra

Reguliariai tikrinti sparnuotės, korpuso, tvirtinimo elementų, variklio ir apsauginių įtaisų būklę. Techninės priežiūros darbus atlikti tik saugiai atjungus elektros maitinimą ir užtikrinus apsaugą nuo atsitiktinio pakartotinio įjungimo. Sprogioje aplinkoje atliekami darbai turi atitikti objekto saugos procedūras.
