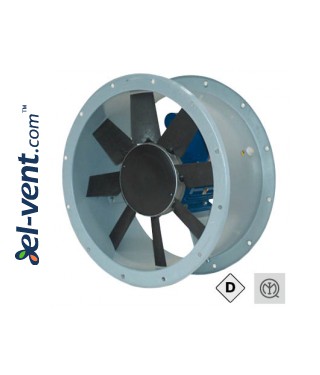

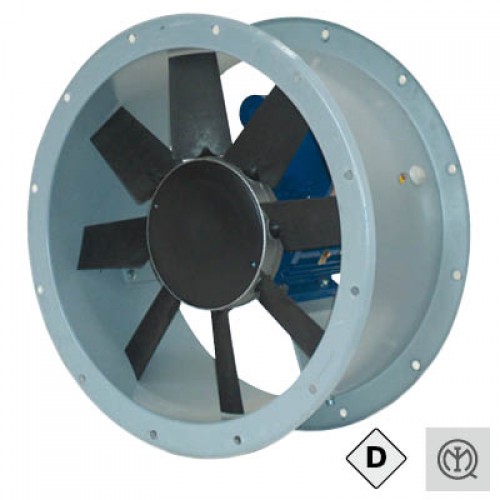

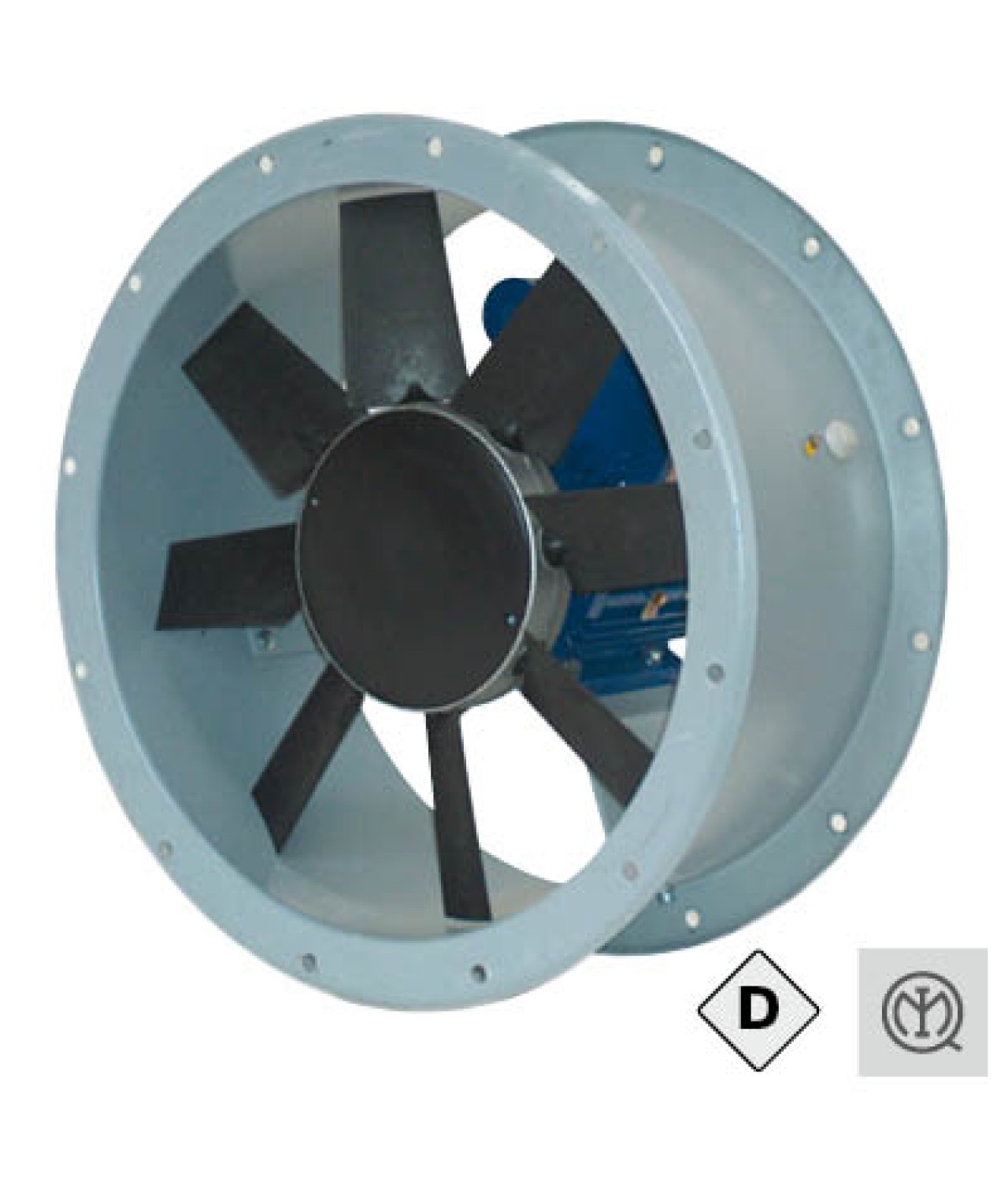

CC ATEX DUST - sprogimui saugūs ašiniai kanaliniai ventiliatoriai, skirti darbui sprogiose dulkėtose aplinkose ≤142000 m³/h

• CC ATEX DUST - sprogimui saugūs ašiniai kanaliniai ventiliatoriai, skirti darbui sprogiose dulkėtose aplinkose, ATEX zona 21
• atitinka ATEX direktyvą 2014/34/ES
• ATEX klasifikacija zona 21 II2D Ex h IIIB T135°C Db
• skirti degioms dulkėms įskaitant IIIB ir IIIC grupes
• maksimalus našumas iki 142000 m3/h
• darbinė temperatūra nuo –20 °C iki +60 °C
• pagal specialų užsakymą –40 °C iki +60 °C
• tinkami didelio oro kiekio sistemoms su nedideliais slėgio nuostoliais
• naudojami pramonės, energetikos, komerciniuose ir techniniuose vėdinimo sprendimuose
• kompaktiška konstrukcija lyginant su išcentriniais ventiliatoriais
• paprastas montavimas ortakiuose
• sertifikatas IMQ 10ATEX 019 X
• atitinka EN 14986:2017, EN ISO 80079-36, EN ISO 80079-37

VERSIJOS

• D – zona 21 II2D Ex h IIIB T135°C Db
• galimos daugiaetapės izo-rotacinės arba priešpriešinės konfigūracijos slėgio didinimui
• galima ilgo korpuso versija naudojant CCpro prailginimą

PAGAL UŽSAKYMĄ

• 60 Hz versijos
• temperatūros klasės T5 ir T6
• kibirkštims atspari aliuminio sparnuotė
• oro srauto kryptis nuo sparnuotės link variklio
• nestandartiniai dažymo sprendimai
• specialūs variklių galingumai

KONSTRUKCIJA

• plieninė korpuso konstrukcija su tvirtinimo flanšais pagal UNI ISO 13351
• epoksidinė miltelinė apsauginė danga
• ašinė sparnuotė su aerodinaminėmis mentėmis iš antistatinio stiklo pluoštu armuoto poliamido
• aliuminio lydinio stebulė
• sparnuotė dinamiškai subalansuota pagal ISO 21940-11
• keičiama menčių montavimo kampo padėtis išjungtoje būsenoje
• standartinė oro srauto kryptis nuo variklio link sparnuotės

VARIKLIS

• sprogimui atsparus asinchroninis elektros variklis
• vienfazis arba trifazis
• apsaugos klasė IP66
• izoliacijos klasė F
• nuolatinio darbo režimas S1
• integruoti PTC termistoriai apsaugai nuo perkaitimo
• tinkamas dažnio keitiklio valdymui trifazėse versijose
• atitinka IEC 60034, ATEX 2014/34/ES, EMC 2014/30/ES

Rekomenduojama CC ventiliatorių montavimo schema:

PRIEDAI (neįtraukti į ATEX tipo bandymo sertifikatą)

• CCr apsauginės grotelės - atitinka UNI 12499 normą

• CCrc - kūginės apsauginės grotelės (siauresnė dalis montuojama prie variklio)

• CCbo - konusinė oro įpūtimo ar išpūtimo įlaida kurios dėka pasiekiamas didesnis ventiliatoriaus efektyvumas. Gaminama iš plieno lakšto pagal UNI ISO6580 - EUROVENT ir padengta atmosferiniams poveikiams atsparia epoksidine danga. Įlaida tvirtinama prie CC ventiliatoriaus o prie jos išorinėje pusėje tvirtinamos CCr apsauginės grotelės, pavyzdžiui CCbo + CCr80

• CCs cilindriniai triukšmo slopintuvai - gali būti dviejų versijų: be kapsulės (CCsa) ir su kapsule (CCsb) slopintuvo centre. Jei yra kapsulė, triukšmas slopinamas labiau, tačiau sistemoje atsiranda papildomi slėgio nuostoliai. Abi versijos gali būti tvirtinamos prie atitinkamo CC flanšo įleidimo ir išleidimo angose. CCsa serija nesukuria papildomų slėgio nuostolių. CCsb serija sukuria papildomus slėgio nuostolius, kaip parodyta kataloginiame puslapyje pateiktuose slėgio nuostolių grafikuose. Slopintuvai gaminami iš cinkuoto plieno. Vidinė dalis ir kapsulė gaminama iš perforuoto lakšto, kad garsą veiksmingai sugertų akustinis mineralinės vatos pamušalas. Darbinė temperatūra yra nuo -40 °C iki +150 °C. Siūlomi slopintuvų ilgiai 1 x slopintuvo diametras - x1D, 1.5 x slopintuvo diametras x1.5D, 2.0 x slopintuvo diametras x2.0D, t.y. jeigu slpointuvo diametras 400 mm, o slopintuvas 1.5D, tuomet slopintuvio ilgis bus 600 mm

• CCpro - prailginanti jungtis kurios dėka standartinė ventiliatoriaus trumpojo korpuso versija paverčiama ilgojo korpuso versija - sparnuotė ir variklis lieka visiškai apsaugoti korpuso viduje. Gaminama iš plieno lakšto pagal UNI ISO6580 - EUROVENT ir padengta atmosferiniams poveikiams atsparia epoksidine danga. Komplektuojama su apžiūros angomis ir skylėmis kabeliui

• CCga - lanksti antivibracinė jungtis, pagaminta su dviem plieninės skardos flanšais, atitinkančiais UNI ISO6580 - EUROVENT standartą, skirtais tvirtinti prie ventiliatoriaus ir ortakio, ir tvirta lanksčia audinio jungtimi. Darbinė temperatūra nuo -30 °C iki +80 °C. Plieninio lakšto komponentai apsaugoti nuo atmosferos veiksnių epoksidiniais dažais. Galimi specialūs variantai skirtingoms darbo temperatūroms

• CCst - atraminės kojelės skirtos tvirtinti ventiliatorių ant grindų arba prie lubų. Gaminamos iš plieno lakšto ir apsaugotos nuo atmosferos veiksnių epoksidiniais dažais. Užsakant komplekte yra 2 vnt. kojelių.

• CCf - jungiamasis žiedas skirtas lengviau sujungti ortakį su ventiliatoriumi, atitinka UNI ISO6580 - EUROVENT standartą

• CCfc - plokštumos atšaka arba jungiamasis žiedas su 80 mm įlaida, skirtas lengviau sujungti ortakį su ventiliatoriumi, atitinka UNI ISO6580 - EUROVENT standartą

• CCot - oro išmetimo grotelės su apsauga nuo kritulių bei paukščių ar graužikų

• BDD - atbuliniai vožtuvai padės išvengti šilumos praradimų, kai ventiliatorius išjungtas. Dirbant ventiliatoriui, vožtuvas atsidaro dėl oro slėgio, kurį sukelia ventiliatorius. Išjungus ventiliatorių, jis užsidaro. Korpusas gaminamas iš dažyto plieno lakšto, o sklendės iš cinkuoto plieno lakšto.

• dėl greičių reguliatoriaus išsirinkite modelį kurį norite įsigyti ir susisiekite su mumis - parinksime tinkamiausią
• pagaminta Italijoje
• suteikiama 24 mėn. garantija

Techninė informacija ir Matmenys
