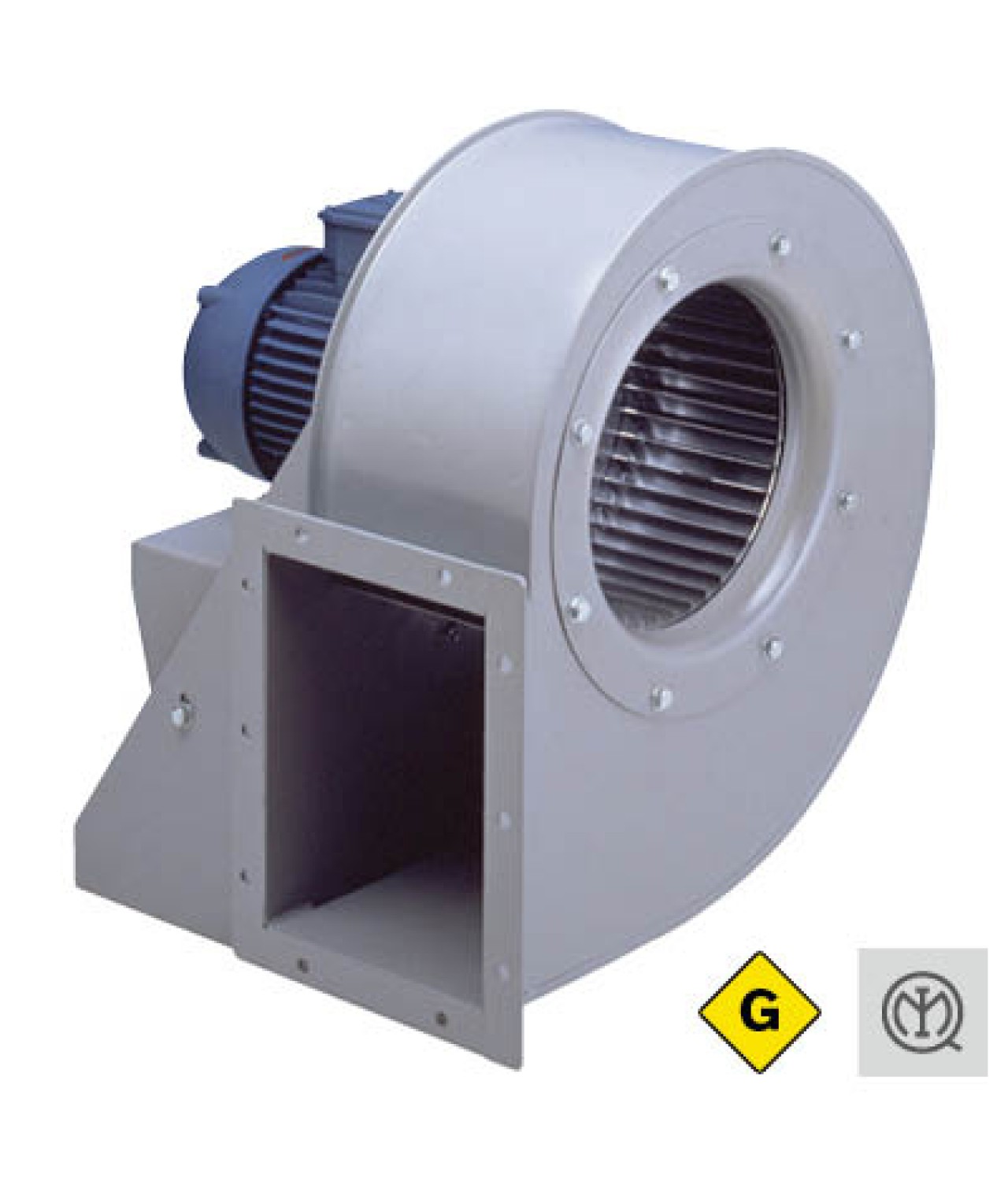

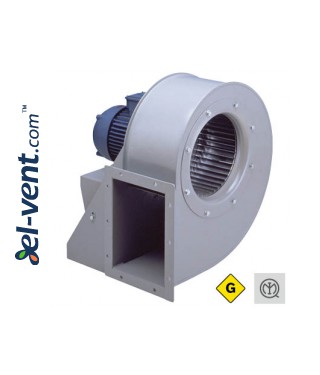

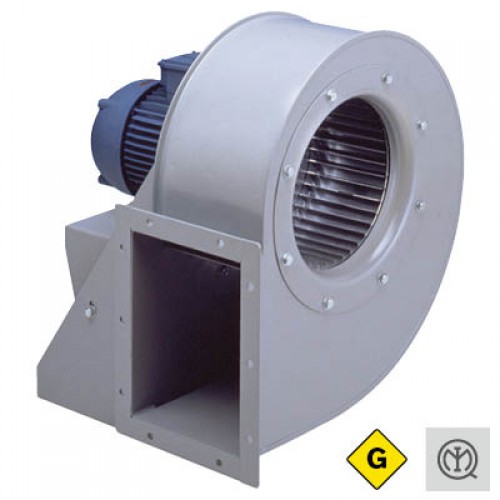

AL ATEX GAS – sprogimui saugūs išcentriniai ventiliatoriai su į priekį lenkta sparnuote, skirti sprogių dujų aplinkoms, ≤11200 m³/h

AL ATEX GAS – sprogimui saugūs išcentriniai ventiliatoriai

AL ATEX GAS serijos išcentriniai ventiliatoriai su į priekį lenkta „Sirocco“ tipo sparnuote skirti švariam orui, kuriame gali būti degiųjų dujų, garų arba rūko, transportuoti potencialiai sprogioje aplinkoje. Ventiliatoriai pritaikyti 1 zonai, atitinka ATEX direktyvą 2014/34/ES. Didžiausias kataloge pateiktų modelių oro našumas – 10 770 m³/h.

Pagrindinės savybės

• ATEX įrangos kategorija II 2G, skirta 1 zonos sprogiųjų dujų aplinkai.
• ATEX ženklinimas II 2G Ex h IIB T4 Gb.
• Sertifikatas IMQ 10 ATEX 017 X.
• Į priekį lenkta „Sirocco“ tipo išcentrinė sparnuotė.
• Spiralinis plieno lakšto korpusas su epoksipoliesterine milteline danga.
• 200–315 dydžių sparnuotės iš cinkuoto plieno, 355–450 dydžių – iš suvirinto ir dažyto plieno.
• Tiesioginė pavara, 4 konstrukcinis vykdymas.
• Sprogimui saugus asinchroninis elektros variklis.
• Variklio apsaugos klasė IP55, izoliacijos klasė F, nuolatinio darbo režimas S1.
• Variklio apvijų apsauga PTC termistoriais.
• Trifazių modelių greičio reguliavimas dažnio keitikliu pagal gamintojo reikalavimus.
• Transportuojamo oro temperatūra nuo −20 °C iki +60 °C; pagal užsakymą nuo −40 °C iki +60 °C.
• Pagal užsakymą galimos 60 Hz bei T5 ir T6 temperatūros klasės versijos.

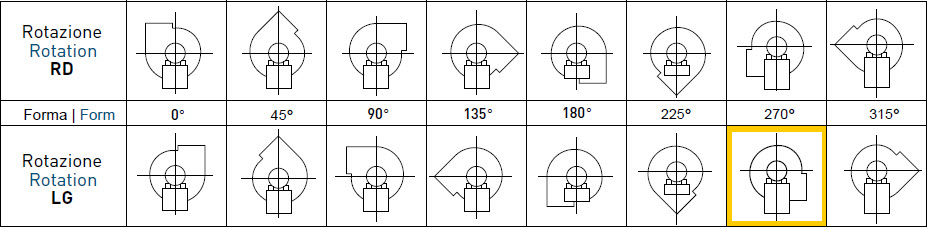

Ventiliatoriaus korpuso padėtys

Standartinė korpuso padėtis – LG270°. Galimos LG ir RD išmetimo angos orientacijos kas 45°. 180° ir 225° padėtims reikalinga speciali konstrukcija, todėl jos turi būti suderintos užsakymo metu.

Galimi priedai

• Apvalus oro įsiurbimo angos adapteris.
• Oro įsiurbimo angos apsauginės grotelės.
• Oro išmetimo angos apsauginės grotelės.

Priedai nėra įtraukti į ventiliatoriaus tipo tyrimo sertifikatą. Jų tinkamumas konkrečiai ATEX sistemai turi būti suderintas su gamintoju.

AL ATEX GAS – gamintojo techninis katalogas (PDF)

AL ATEX GAS – matmenys

Matmenys pateikti milimetrais (mm), svoris – kilogramais (kg). Matmenų raidžių žymėjimas pateiktas brėžinyje po lentelėmis. Lentelių reikšmės skirtos AL ATEX GAS modeliams.

Prijungimo ir tvirtinimo matmenys

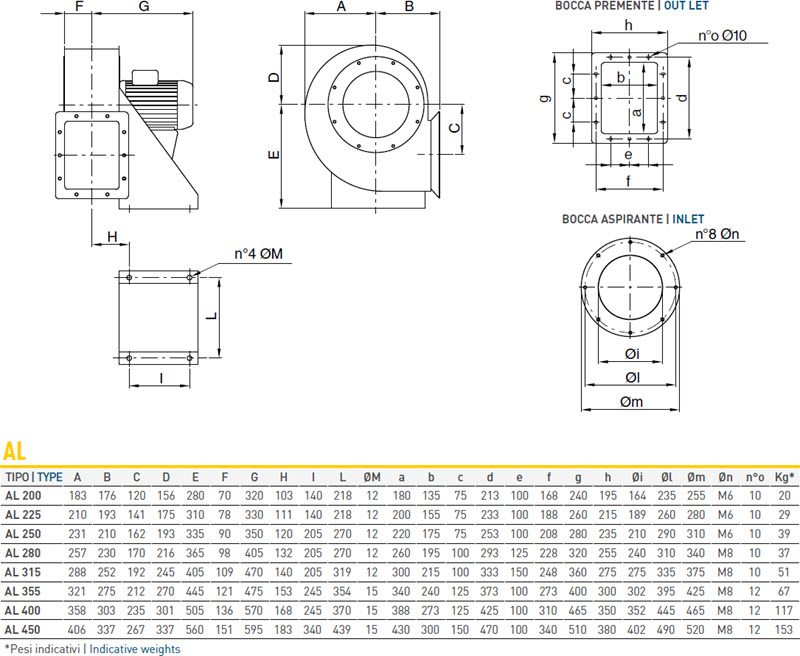

Matmenų brėžinys

Brėžinys iliustruoja standartinės AL serijos matmenų žymėjimą. AL ATEX GAS matmenų ir svorio reikšmes žr. aukščiau pateiktose lentelėse; jos gali skirtis nuo paveikslėlyje pateiktų standartinės AL serijos duomenų.

AL ATEX GAS – techniniai duomenys

Modelių techninės charakteristikos

P – variklio polių skaičius; Pm – variklio galia; In – nominali srovė; Qmax – didžiausias oro srautas; Pt min – gamintojo nurodytas mažiausias bendrasis slėgis.

284 A/B ir 314 A/B modelių Qmax bei Pt min reikšmės pateiktos pagal bendrą dydžio grupės katalogo įrašą. Individualiam modelio parinkimui būtina patikrinti jo aerodinaminę kreivę.

AL ATEX GAS – techninis katalogas ir aerodinaminės charakteristikos (PDF)

AL ATEX GAS – montavimas ir eksploatavimas

Montavimo vieta

AL ATEX GAS ventiliatoriai skirti pramoninėms ortakinėms ventiliacijos sistemoms, kuriose gali susidaryti sprogios dujų, garų arba rūko atmosferos. Prieš montuojant būtina patikrinti, ar pasirinkto modelio ATEX ženklinimas II 2G Ex h IIB T4 Gb atitinka konkrečios įrengimo vietos zoną, dujų grupę ir temperatūros reikalavimus.

Ortakių sistemos reikalavimai

Ventiliatoriai su į priekį lenktomis sparnuotės mentėmis visada turi būti montuojami prie ortakių sistemos. Jei reikia, turi būti numatytas papildomas aerodinaminis pasipriešinimas, pavyzdžiui, reguliavimo sklendė. Oro srautas turi būti apribotas taip, kad variklio suvartojama srovė neviršytų jo vardinėje lentelėje nurodytos leistinos vertės.

Korpuso orientacija

Standartinė korpuso padėtis – LG270°. Korpuso išmetimo angos orientacija parenkama pagal ortakių išdėstymą. Galimos LG ir RD padėtys kas 45°. 180° ir 225° padėtys reikalauja specialios konstrukcijos ir turi būti suderintos prieš užsakant.

Mechaninis montavimas

• Ventiliatorių tvirtinti ant stabilaus ir numatytoms apkrovoms pritaikyto pagrindo.
• Ortakius prijungti taip, kad jų svoris ir mechaninės apkrovos nebūtų perduodamos ventiliatoriaus korpusui.
• Užtikrinti reikiamus tarpus priežiūrai, patikrai ir variklio aptarnavimui.
• Prieš paleidimą patikrinti, ar sparnuotė laisvai sukasi ir neliečia korpuso.
• Patikrinti apsauginių grotelių ir kitų priedų tinkamumą konkrečiai ATEX sistemai.

Elektros prijungimas

Elektros prijungimą turi atlikti kvalifikuotas specialistas pagal variklio vardinę lentelę, gamintojo instrukcijas ir sprogioms aplinkoms taikomus elektros įrangos reikalavimus.

Variklio PTC termistoriai turi būti prijungti prie suderinamo apsaugos įtaiso. Trifazių modelių greitis gali būti reguliuojamas dažnio keitikliu tik laikantis gamintojo nurodytų sąlygų ir variklio sprogimo apsaugos reikalavimų.

Paleidimas

• Patikrinti įžeminimą, elektros jungtis ir variklio apsaugos įtaisus.
• Patikrinti sparnuotės sukimosi kryptį.
• Patikrinti, ar oro srautas ir sistemos pasipriešinimas atitinka pasirinkto modelio darbinę charakteristiką.
• Išmatuoti variklio suvartojamą srovę ir įsitikinti, kad ji neviršija leistinos vertės.
• Patikrinti, ar nėra neįprasto triukšmo, vibracijos arba perkaitimo.

Techninė priežiūra

Periodiškai tikrinti sparnuotės, korpuso, tvirtinimo elementų, variklio ir apsaugos įtaisų būklę. Priežiūros darbus atlikti tik saugiai atjungus maitinimą ir užtikrinus, kad ventiliatorius negalės netikėtai įsijungti.
