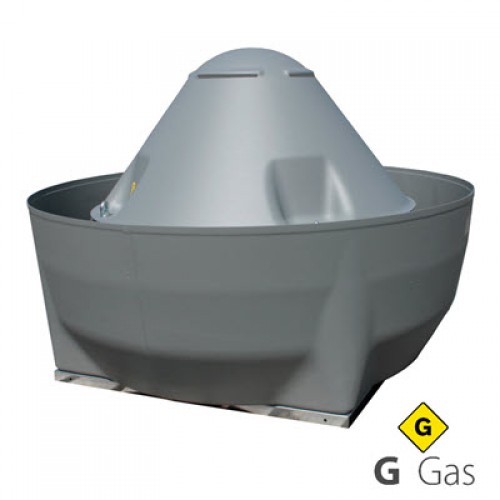

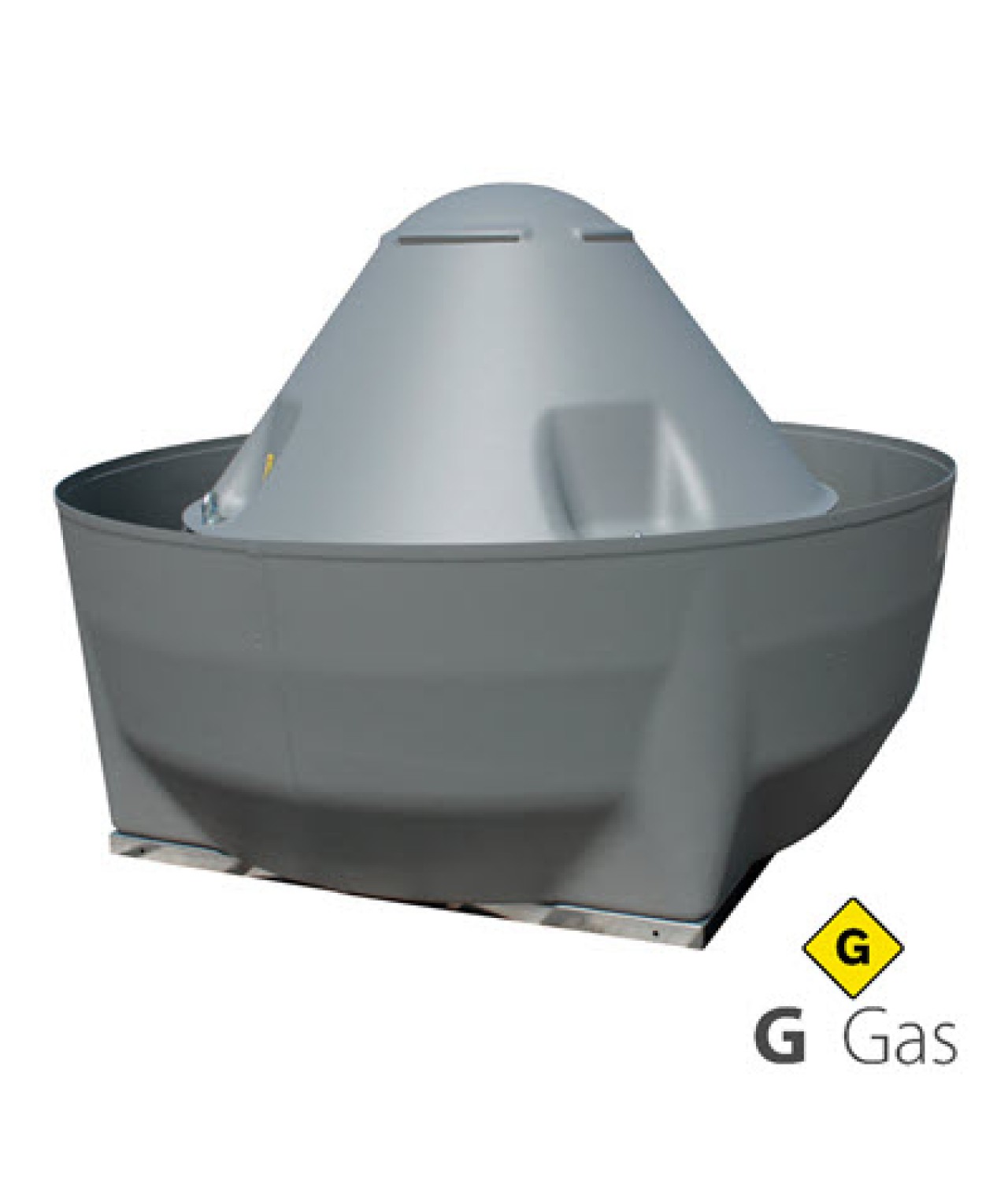

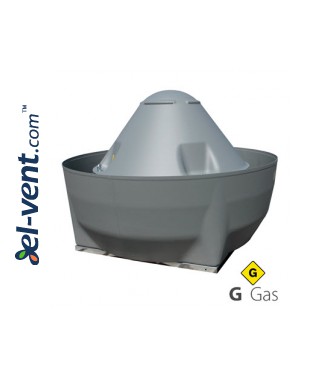

FCP V ATEX GAS – sprogimui saugūs išcentriniai stoginiai ventiliatoriai su vertikaliu oro išmetimu ≤30400 m³/h

Siųsti

FCP V ATEX GAS – sprogimui saugūs išcentriniai stoginiai ventiliatoriai su vertikaliu oro išmetimu ≤30400 m³/h

DYNAIR FCP V ATEX GAS – išcentriniai stoginiai ventiliatoriai su vertikaliu oro išmetimu, skirti pramoninėms vėdinimo sistemoms sprogioje dujų aplinkoje. Ventiliatoriai pagaminti pagal ATEX direktyvą 2014/34/ES ir skirti naudoti aplinkoje, kur gali susidaryti sprogi atmosfera dėl dujų, garų ar rūko.

Ventiliatoriai montuojami ant pastatų stogų, virš vėdinimo šachtų. Jie naudojami tiesioginio oro ištraukimo ir ortakinėse vėdinimo sistemose. Vertikalaus oro išmetimo konstrukcija su papildomu ABS plastiko oro nukreipimo elementu ypač tinka vietovėms, kuriose būna gausių kritulių.

  • maksimalus oro našumas iki 30400 m³/h
  • vertikalus oro išmetimas
  • ATEX II 2G kategorija, skirti 1 zonai
  • ATEX žymėjimas – II 2G Ex h IIB T4 Gb
  • transportuojamo oro temperatūra nuo -20 °C iki +60 °C
  • pagal užsakymą galimas temperatūros diapazonas nuo -40 °C iki +60 °C
  • pagrindo rėmas iš cinkuoto plieno lakšto
  • apsauginis tinklas iš atmosferos poveikiui atsparaus cinkuoto plieno lakšto
  • darbo ratas su atgal lenktomis savaime išsivalančiomis mentėmis
  • darbo ratas statiškai ir dinamiškai subalansuotas pagal ISO 21940-11:2017
  • visiškai perdirbamas ABS plastiko gaubtas su variklio aušinimo angomis
  • papildomas perdirbamo ABS plastiko oro nukreipimo elementas
  • konstrukcija, pritaikyta geresnei apsaugai nuo lietaus vandens patekimo
  • sprogiai aplinkai pritaikytas asinchroninis elektros variklis
  • variklio apsaugos klasė IP55, izoliacijos klasė F
  • nuolatinis darbo režimas S1
  • variklio apsauga nuo perkaitimo su PTC termistoriais
  • trifazių versijų sukimosi greičio reguliavimas dažnio keitikliu
  • pagal užsakymą galimos 60 Hz versijos bei T5 ir T6 temperatūros klasės
  • gamintojas – DYNAIR / MAICO ITALIA, Italija

Aksesuarai


Prekinis ženklas: DYNAIR

FCP V ATEX GAS – išcentrinių stoginių ventiliatorių matmenys

Matmenų žymėjimai ØA, B, C, D, E, F, G, ØH ir ØI atitinka gamintojo brėžinį. Matmenys nurodyti milimetrais, svoris – kilogramais.

Modelis ØA B C D E F G ØH ØI Svoris, kg
FCP V ATX 350 800 630 300 500 450 – 370 237 12 34
FCP V ATX 400 980 670 360 650 600 521 471 269 12 50
FCP V ATX 450 980 700 360 650 600 521 471 301 12 55
FCP V ATX 500 1200 790 450 760 710 630 550 331 14 86
FCP V ATX 560 1200 830 450 760 710 630 550 370 14 76 / 96 (4 polių)
FCP V ATX 634 1400 1025 500 930 870 775 665 418 14 167
FCP V ATX 636 1400 930 500 930 870 775 665 418 14 127
FCP V ATX 754 1400 1075 500 930 870 775 665 470 14 217
FCP V ATX 756 1400 980 500 930 870 775 665 470 14 172
FCP V ATX 800 1600 1150 600 1100 1030 895 785 470 14 228
FCP V ATX 900 1600 1180 600 1100 1030 895 785 530 14 258

FCP FCP-V ATEX GAS/FCP-V ATEX GAS - sprogimui saugūs stoginiai ventiliatoriai su vertikaliu oro išmetimu skirti sprogioms dujoms - brėžinys

FCP V ATX 560 modelio svoris priklauso nuo variklio versijos.

FCP V ATEX GAS – techninė informacija

Gamintojas DYNAIR / MAICO ITALIA, Italija
Serija FCP V ATEX GAS
Ventiliatoriaus tipas išcentrinis stoginis
Oro išmetimo kryptis vertikali
Maksimalus oro našumas 30400 m³/h
Naudojimo sritis pramoninės vėdinimo sistemos, ATEX 1 zona
ATEX kategorija II 2G
ATEX žymėjimas II 2G Ex h IIB T4 Gb
Transportuojama terpė švarus oras
Transportuojamo oro temperatūra nuo -20 °C iki +60 °C
Temperatūra pagal užsakymą nuo -40 °C iki +60 °C
Elektros maitinimas 230 V / 1 fazė / 50 Hz arba 400 V / 3 fazės / 50 Hz
Variklio tipas asinchroninis, sprogiai aplinkai pritaikytas
Variklio apsaugos klasė IP55
Variklio izoliacijos klasė F
Darbo režimas S1 – nuolatinis
Variklio apsauga nuo perkaitimo PTC termistoriai
Sukimosi greičio reguliavimas dažnio keitikliu, trifazėms versijoms
Pagrindo rėmas cinkuotas plienas
Darbo ratas cinkuotas plienas, atgal lenktos mentės
Gaubtas perdirbamas ABS plastikas
Oro nukreipimo elementas perdirbamas ABS plastikas
ATEX direktyva 2014/34/ES
Tipo tyrimo dokumentas IMQ 24 ATEX 082 X

FCP V ATEX GAS – modeliai ir techniniai parametrai

Prekės kodas Modelis Našumas, m³/h Maitinimas Polių sk. Galia, kW Srovė, A Lp, dB(A)
1XV1354 FCP V ATX 354 3600 230 V, 1 fazė 4 0.25 1.75 63
1XV1353 FCP V ATX 354 3600 400 V, 3 fazės 4 0.25 0.80 63
1XV1403 FCP V ATX 404 5400 230 V, 1 fazė 4 0.55 4.50 66
1XV1402 FCP V ATX 404 5400 400 V, 3 fazės 4 0.55 1.50 66
1XV1454 FCP V ATX 454 7600 230 V, 1 fazė 4 0.75 2.20 70
1XV1453 FCP V ATX 454 7600 400 V, 3 fazės 4 0.75 2.00 70
1XV1501 FCP V ATX 504 10000 400 V, 3 fazės 4 1.50 3.30 72
1XV1565 FCP V ATX 564 14150 400 V, 3 fazės 4 3.00 6.30 76
1XV1562 FCP V ATX 566 9100 400 V, 3 fazės 6 0.55 1.70 66
1XV1635 FCP V ATX 634 21200 400 V, 3 fazės 4 5.50 10.40 80
1XV1633 FCP V ATX 636 13700 400 V, 3 fazės 6 1.10 2.70 69
1XV1755 FCP V ATX 754 30400 400 V, 3 fazės 4 9.20 17.60 84
1XV1751 FCP V ATX 756 19500 400 V, 3 fazės 6 2.20 5.40 74
1XV1801 FCP V ATX 806 22500 400 V, 3 fazės 6 3.00 6.75 77
1XV1901 FCP V ATX 906 30000 400 V, 3 fazės 6 5.50 11.50 80

Našumo reikšmės pateiktos pagal gamintojo katalogą. Faktinis oro srautas priklauso nuo vėdinimo sistemos statinio slėgio ir ventiliatoriaus aerodinaminės charakteristikos.

Lp – gamintojo nurodytas garso slėgio lygis.

FCP V ATEX GAS – montavimo instrukcija

FCP V ATEX GAS išcentriniai stoginiai ventiliatoriai skirti montuoti ant pastatų stogų, virš vėdinimo šachtų. Ventiliatoriai gali būti naudojami tiesioginio oro ištraukimo arba ortakinėse pramoninėse vėdinimo sistemose.

Vertikalaus oro išmetimo konstrukcija ypač rekomenduojama vietovėse, kuriose būna gausių kritulių, nes padeda sumažinti lietaus vandens patekimo į ventiliatorių riziką.

Montavimo pagrindas ir hidroizoliacija

Montuojant ventiliatorių būtina naudoti tinkamas hidroizoliacines sistemas, užtikrinančias apsaugą nuo vandens prasiskverbimo į stogo konstrukciją.

Ypatingą dėmesį reikia skirti ventiliatoriaus pagrindo arba naudojamo triukšmo slopintuvo atrėmimui į konstrukciją. Montuotojas turi patikrinti, kad sandarinimas būtų vientisas, tolygus ir be tarpų.

Montavimo priedai

Pagal gamintojo katalogą FCP V ATEX GAS ventiliatoriai gali būti jungiami su kvadratinio arba apskrito skerspjūvio priedais.

  • CB – įmūrijamas montavimo pagrindas
  • CCr ir CCrz – apsauginės grotelės
  • PBZ – garsą slopinantis montavimo pagrindas
  • GRZ – kvadratiniai triukšmo slopintuvai
  • CCsa ir CCsb – cilindriniai triukšmo slopintuvai
  • CCbo – įsiurbimo antgalis
  • CCf – plokščias kontrflanšas
  • CCfc – kontrflanšas su mova
  • RAZ – perėjimo plokštė
  • CCda – atbulinės traukos sklendė
  • CCga – lanksti antivibracinė jungtis

Gamintojo kataloge pateikiami penki montavimo pavyzdžiai su skirtingais priedų deriniais. Kataloge nurodyta, kad priedai nėra įtraukti į tipo tyrimo sertifikatą.

Elektros prijungimas ir eksploatavimas

Elektros prijungimas, variklio apsaugos ir valdymo įrangos parinkimas turi atitikti konkretaus modelio techninius duomenis ir sprogioje aplinkoje naudojamai įrangai taikomus reikalavimus.

Trifazių versijų sukimosi greitis gali būti reguliuojamas dažnio keitikliu. Varikliuose įrengti PTC termistoriai, skirti apsaugai nuo perkaitimo.

Prieš montuojant būtina patikrinti pasirinkto modelio ATEX žymėjimo atitiktį numatytai naudojimo aplinkai ir vadovautis gamintojo montavimo bei eksploatavimo dokumentacija.
