FCP V ATEX DUST – explosionsgeschützte Radial-Dachventilatoren mit vertikalem Luftausblas ≤30400 m³/h

Senden

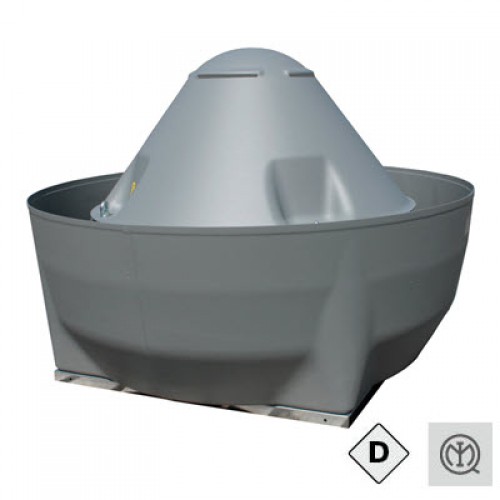

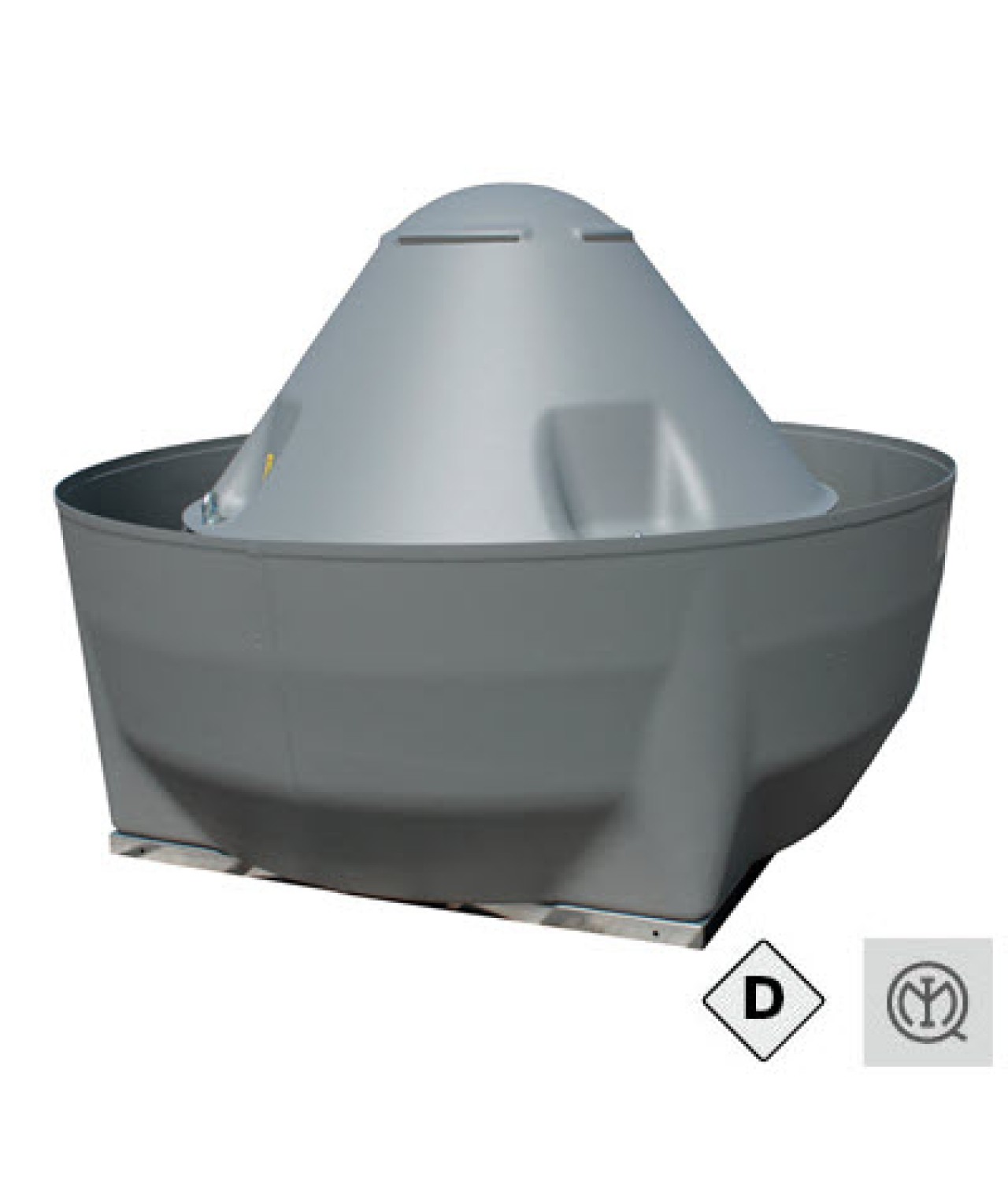

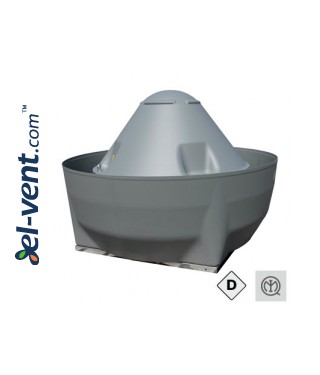

FCP V ATEX DUST – explosionsgeschützte Dachventilatoren

DYNAIR / MAICO ITALIA FCP V ATEX DUST – Radial-Dachventilatoren mit vertikalem Luftausblas für explosionsgefährdete Atmosphären mit brennbaren Stäuben in Zone 21.

  • konform mit der ATEX-Richtlinie 2014/34/EU, Kennzeichnung II 2D Ex h IIIB T135°C Db
  • Luftvolumenstrom bis 30400 m³/h
  • Betriebstemperatur für saubere Luft von −20 bis +60 °C, optional von −40 bis +60 °C
  • Grundrahmen aus verzinktem Stahl und Schutzgitter gemäß EN ISO 12499:2010
  • selbstreinigendes Laufrad aus verzinktem Stahl mit rückwärtsgekrümmten Schaufeln, ausgewuchtet nach ISO 21940-11:2017
  • ABS-Motorkühlhaube und ABS-Luftführung für vertikalen Ausblas
  • einphasige und dreiphasige explosionsgeschützte Asynchronmotoren, IP66, Isolationsklasse F, Betriebsart S1
  • PTC-Thermistoren gemäß DIN 44081/44082 und IEC 60034-11-2
  • Drehzahlregelung der dreiphasigen Modelle mit Frequenzumrichter unter Einhaltung der ATEX-Anforderungen
  • optional 60 Hz, Temperaturklassen T5/T6 sowie Baugrößen 250 und 310
  • Baumusterprüfbescheinigung IMQ 24 ATEX 082 X
  • vertikaler Luftausblas für Standorte mit starken Niederschlägen empfohlen

Die separate Motorschutzkennzeichnung IIIC „tb“ gemäß IEC 60079-0 und IEC 60079-31 darf nicht mit der IIIB-Klassifizierung des vollständigen Ventilators verwechselt werden.


Marke: DYNAIR

FCP V ATEX DUST – Abmessungen

Abmessungen in Millimetern, Gewicht in Kilogramm.

Baugröße ØA B C D E F G ØH ØI kg
350 800 630 300 500 450 – 370 237 12 34
400 980 670 360 650 600 521 471 269 12 50
450 980 700 360 650 600 521 471 301 12 55
500 1200 790 450 760 710 630 550 331 14 86
560 1200 830 450 760 710 630 550 370 14 76 / 96
634 1400 1025 500 930 870 775 665 418 14 167
636 1400 930 500 930 870 775 665 418 14 127
754 1400 1075 500 930 870 775 665 470 14 217
756 1400 980 500 930 870 775 665 470 14 172
800 1600 1150 600 1100 1030 895 785 470 14 228
900 1600 1180 600 1100 1030 895 785 530 14 258

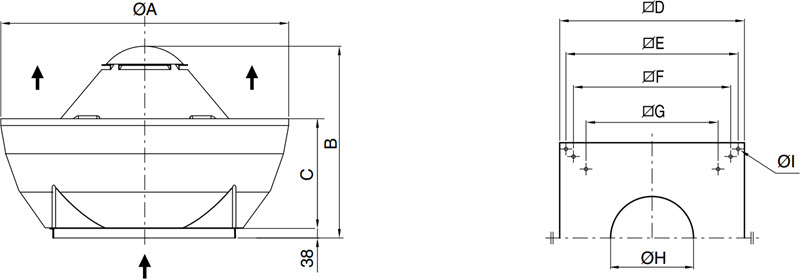

FCP V ATEX DUST – Maßzeichnung

FCP V ATEX DUST – technische Informationen

ParameterWert
HerstellerDYNAIR / MAICO ITALIA
VentilatortypRadial-Dachventilator, vertikaler Ausblas
ATEX-Zone21
ATEX-KennzeichnungII 2D Ex h IIIB T135°C Db
Betriebstemperatur−20...+60 °C
MotorschutzartIP66
IsolationsklasseF
BetriebsartS1
ZertifikatIMQ 24 ATEX 082 X

Technische Daten der Modelle

ArtikelcodeModellm³/hVersorgungPolekWAdB(A)
1XV0009FCP V ATX 3543600230 V 1~40.251.7563
1XV0000FCP V ATX 3543600400 V 3~40.250.8063
1XV0010FCP V ATX 4045400230 V 1~40.554.5066
1XV0001FCP V ATX 4045400400 V 3~40.551.5066
1XV0011FCP V ATX 4547600230 V 1~40.752.2070
1XV0002FCP V ATX 4547600400 V 3~40.752.0070
1XV0003FCP V ATX 50410000400 V 3~41.503.3072
1XV0012FCP V ATX 56414150400 V 3~43.006.3076
1XV0004FCP V ATX 5669100400 V 3~60.551.7066
1XV0013FCP V ATX 63421200400 V 3~45.5010.4080
1XV0005FCP V ATX 63613700400 V 3~61.102.7069
1XV0014FCP V ATX 75430400400 V 3~49.2017.6084
1XV0006FCP V ATX 75619500400 V 3~62.205.4074
1XV0007FCP V ATX 80622500400 V 3~63.006.7577
1XV0008FCP V ATX 90630000400 V 3~65.5011.5080

FCP V ATEX DUST – Montageanleitung

FCP V ATEX DUST Radial-Dachventilatoren mit vertikalem Luftausblas werden auf Gebäudedächern über Lüftungsschächten montiert. Sie werden in Anlagen zur direkten Luftabsaugung und in kanalgeführten industriellen Lüftungssystemen eingesetzt.

Der vertikale Luftausblas führt die abgesaugte Luft nach oben. Bei der Montage müssen die Dachabdichtung sowie eine luftdichte Verbindung zwischen dem Ventilatorsockel beziehungsweise Schalldämpfer und der Tragkonstruktion sichergestellt werden.

Montagezubehör

  • CB – einmauerbarer Montagesockel
  • CCr und CCrz – Schutzgitter
  • PBZ – schalldämmender Montagesockel
  • GRZ – quadratische Schalldämpfer
  • CCsa und CCsb – zylindrische Schalldämpfer
  • CCbo – Einströmdüse
  • CCf – flacher Gegenflansch
  • CCfc – Gegenflansch mit Muffe
  • RAZ – Übergangsplatte
  • CCda – Rückschlagklappe
  • CCga – flexibler schwingungsdämpfender Anschluss

Montageschemata und Zubehörkombinationen sind im FCP V ATEX DUST Katalog (PDF) enthalten. Die Eignung des Zubehörs für die jeweilige ATEX-Umgebung muss gesondert beurteilt werden.

Elektrischer Anschluss

Der elektrische Anschluss und die Auswahl der Motorschutzeinrichtungen erfolgen entsprechend den technischen Daten des jeweiligen Modells und der Herstellerdokumentation. Die Drehzahl dreiphasiger Ausführungen kann mit einem Frequenzumrichter geregelt werden. Die Motoren sind mit PTC-Thermistoren ausgestattet.

Vor Montage und Inbetriebnahme muss geprüft werden, ob die ATEX-Kennzeichnungen des Ventilators und des Motors für die vorgesehene Atmosphäre mit brennbaren Stäuben geeignet sind. Die Kennzeichnung des vollständigen Ventilators II 2D Ex h IIIB T135°C Db darf nicht mit der separaten IIIC-Kennzeichnung des Motors verwechselt werden.
