FCP ATEX DUST – explosionsgeschützte Radial-Dachventilatoren mit horizontalem Luftausblas ≤30400 m³/h

FCP ATEX DUST – explosionsgeschützte Radial-Dachventilatoren mit horizontalem Luftausblas ≤30400 m³/h

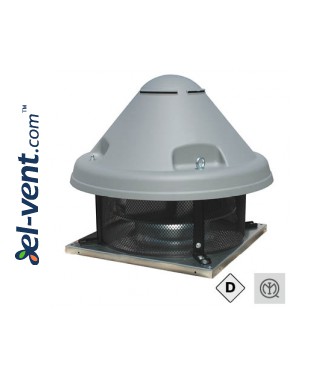

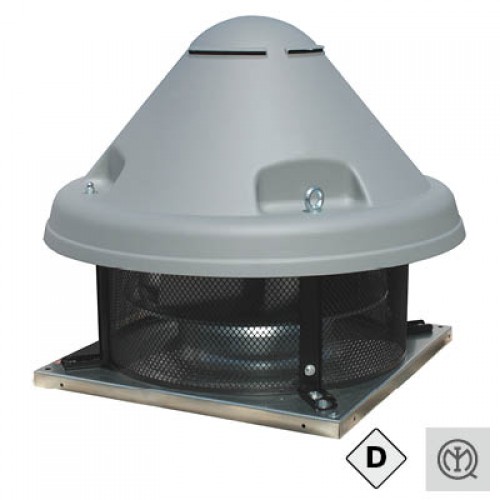

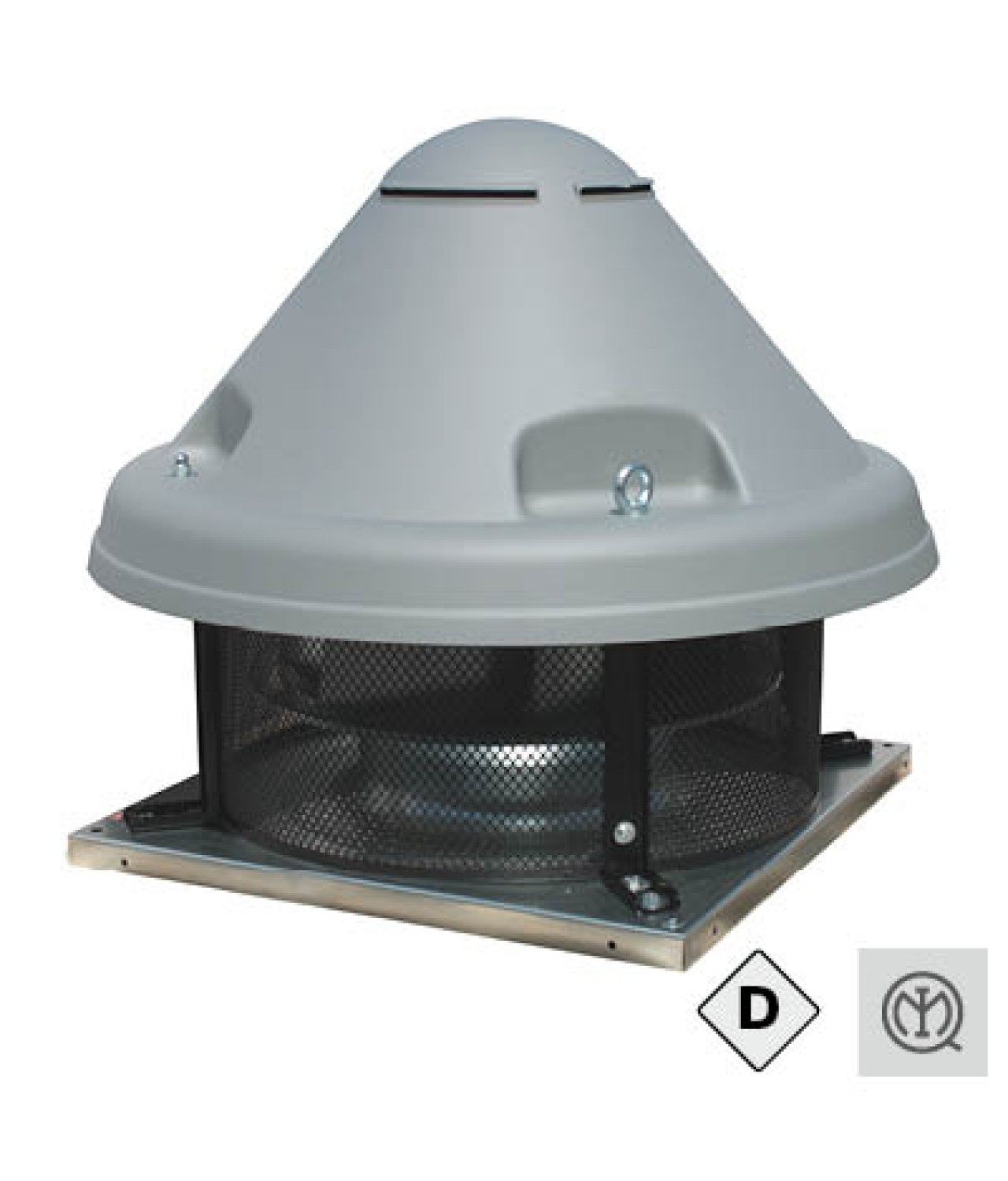

DYNAIR FCP ATEX DUST sind Radial-Dachventilatoren mit horizontalem Luftausblas für industrielle Lüftungsanlagen in explosionsgefährdeten Atmosphären mit brennbarem Staub. Die Ventilatoren entsprechen der ATEX-Richtlinie 2014/34/EU, Gerätekategorie II 2D, und sind für Zone 21 vorgesehen.

Die Ventilatoren werden auf Gebäudedächern über Lüftungsschächten montiert und eignen sich für direkte Abluftsysteme sowie für kanalisierte industrielle Lüftungsanlagen. Der horizontale Luftausblas führt die abgesaugte Luft seitlich ab.

• maximaler Volumenstrom bis 30400 m³/h
• horizontaler Luftausblas
• ATEX-Gerätekategorie II 2D für Zone 21
• ATEX-Kennzeichnung II 2D Ex h IIIB T135°C Db
• für explosionsgefährdete Atmosphären mit brennbarem Staub entsprechend der Geräteeinstufung
• Förderlufttemperatur von -20 °C bis +60 °C
• auf Anfrage Temperaturbereich von -40 °C bis +60 °C
• Grundrahmen und Schutzgitter aus verzinktem Stahl
• Laufrad aus verzinktem Stahl mit rückwärtsgekrümmten selbstreinigenden Schaufeln
• ausgewuchtetes Laufrad nach ISO 21940-11:2017
• ABS-Abdeckhaube mit Öffnungen zur Motorkühlung
• explosionsgeschützter einphasiger oder dreiphasiger Asynchronmotor
• Motorschutzart IP66, Isolationsklasse F
• Dauerbetrieb S1
• PTC-Kaltleiter zum Motorüberhitzungsschutz
• Drehzahlregelung dreiphasiger Ausführungen über Frequenzumrichter
• auf Anfrage 60-Hz-Ausführungen sowie Baugrößen 250 und 310
• Hersteller – DYNAIR / MAICO ITALIA, Italien

Zubehör

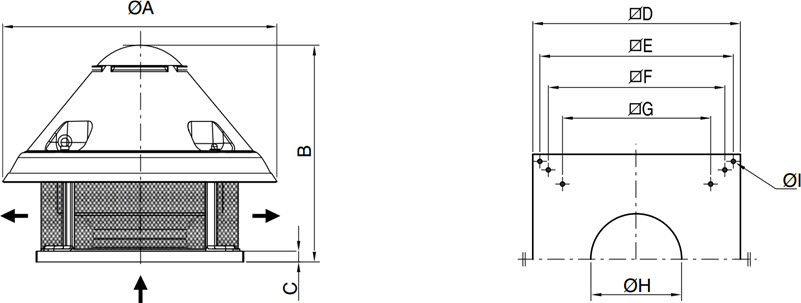

FCP ATEX DUST – Abmessungen

Abmessungen in Millimetern, Gewichte in Kilogramm.

Das Gewicht des Modells FCP ATX 560 hängt von der Motorausführung ab.

FCP ATEX DUST – technische Informationen

FCP ATEX DUST – technische Modelldaten

Der tatsächliche Volumenstrom hängt vom statischen Druck der Anlage und der Ventilatorkennlinie ab. Lp bezeichnet den vom Hersteller angegebenen Schalldruckpegel.

FCP ATEX DUST – Montageanleitung

FCP ATEX DUST Radial-Dachventilatoren mit horizontalem Luftausblas werden auf Gebäudedächern über Lüftungsschächten montiert. Sie eignen sich für direkte Abluftsysteme und für den Anschluss an industrielle Luftkanalsysteme.

Beim Einbau sind eine geeignete Dachabdichtung und eine dichte Verbindung des Ventilatorgrundrahmens oder Schalldämpfers mit der Tragkonstruktion sicherzustellen. Die Abdichtung muss durchgehend und frei von Spalten sein.

Montagezubehör

• CB – Einmauer-Gegenrahmen
• CCr und CCrz – Schutzgitter
• PBZ – schallgedämmter Montagesockel
• GRZ – rechteckige Schalldämpfer
• CCsa und CCsb – zylindrische Schalldämpfer
• CCbo – Einströmdüse
• CCf – flacher Gegenflansch
• CCfc – Gegenflansch mit Anschlussstutzen
• RAZ – Übergangsplatte
• CCda – Rückschlagklappe
• CCga – flexibler Schwingungsdämpferanschluss

Montageschemata und Zubehörkombinationen sind im Herstellerkatalog FCP ATEX DUST dargestellt. Die Eignung des Zubehörs für den explosionsgefährdeten Bereich muss gesondert beurteilt werden.

Elektrischer Anschluss

Der elektrische Anschluss und der Motorschutz müssen den technischen Daten des gewählten Modells und der Herstellerdokumentation entsprechen. Bei dreiphasigen Ausführungen ist eine Drehzahlregelung über Frequenzumrichter möglich. Die Motoren sind mit PTC-Kaltleitern ausgestattet.

Vor der Montage und Inbetriebnahme ist zu prüfen, ob die ATEX-Kennzeichnung des Ventilators und des Motors der Einstufung der explosionsgefährdeten Staubatmosphäre am Einsatzort entspricht. Die Kennzeichnung des kompletten Ventilators II 2D Ex h IIIB T135°C Db darf nicht mit der separaten IIIC-Kennzeichnung des Motors gleichgesetzt werden.
