FCP ATEX H₂ – explosionsgeschützte Radial-Dachventilatoren mit horizontalem Luftausblas ≤30400 m³/h

FCP ATEX H₂ – explosionsgeschützte Radial-Dachventilatoren mit horizontalem Luftausblas ≤30400 m³/h

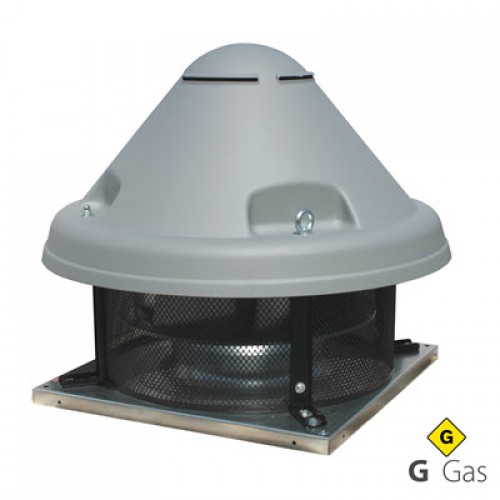

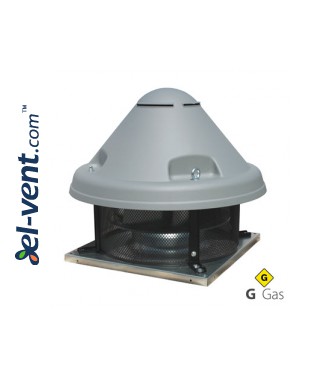

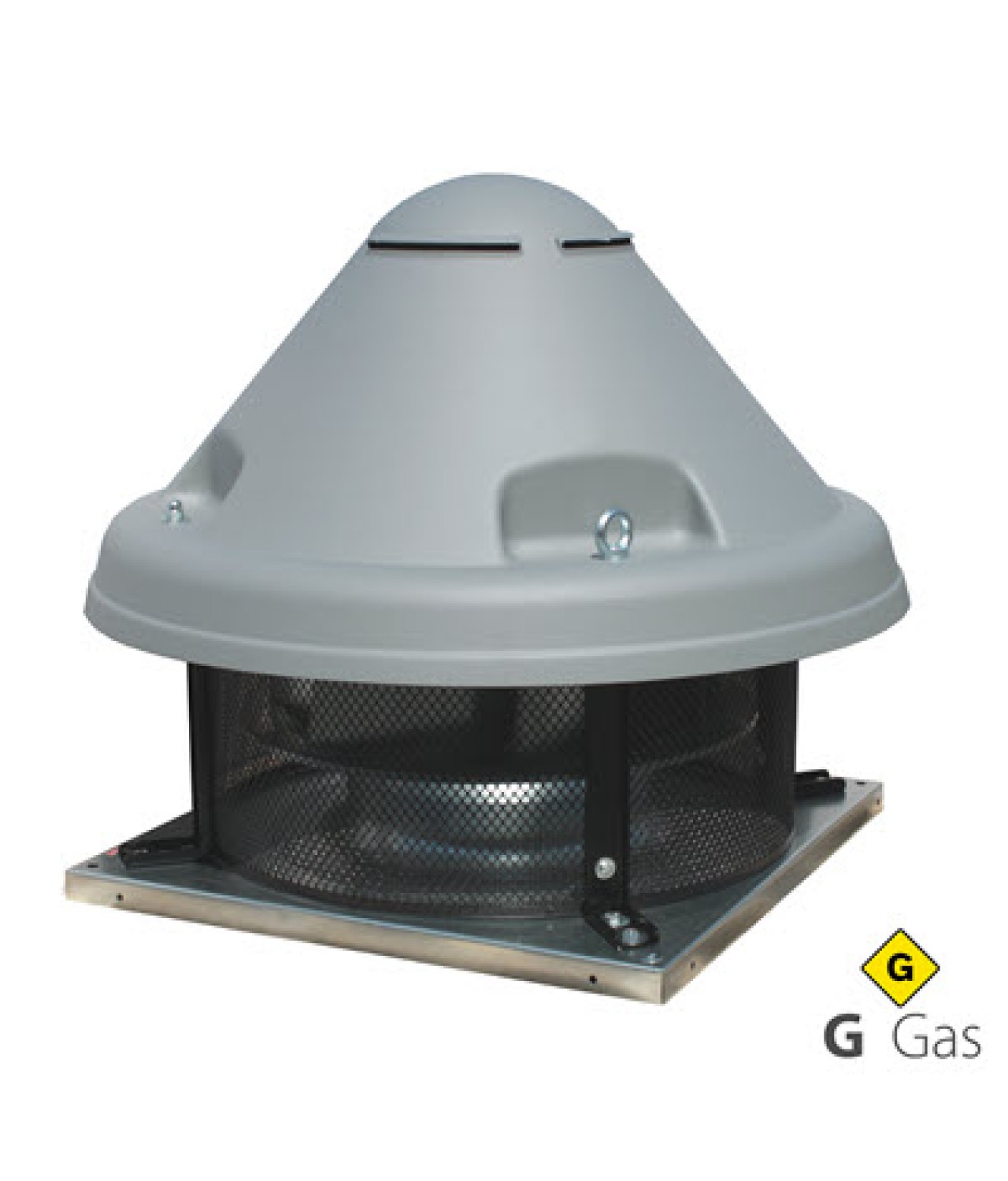

DYNAIR FCP ATEX HYDROGEN sind leistungsstarke Radial-Dachventilatoren mit horizontalem Luftausblas für industrielle Lüftungsanlagen in explosionsgefährdeten Bereichen, in denen Wasserstoff auftreten kann. Die Ventilatoren werden gemäß ATEX-Richtlinie 2014/34/EU hergestellt und sind für Zone 1, Gerätekategorie II 2G, vorgesehen.

Die Ventilatoren dienen zur Förderung sauberer Luft und werden auf Gebäudedächern über Lüftungsschächten montiert. Sie eignen sich für die direkte Abluftführung sowie für kanalisierte industrielle Lüftungsanlagen.

• maximaler Volumenstrom bis 30400 m³/h
• horizontaler Luftausblas
• ATEX-Gerätekategorie II 2G für Zone 1
• explosionsgefährdete Gasatmosphären mit Wasserstoff
• Förderlufttemperatur von -20 °C bis +60 °C
• auf Anfrage Temperaturbereich von -40 °C bis +60 °C
• Grundrahmen aus verzinktem Stahlblech mit Einströmdüse aus Messing
• witterungsgeschütztes Schutzgitter aus verzinktem Stahlblech
• Laufrad aus verzinktem Stahlblech mit rückwärtsgekrümmten selbstreinigenden Schaufeln
• statisch und dynamisch ausgewuchtetes Laufrad nach ISO 21940-11:2017
• ABS-Abdeckhaube mit Öffnungen zur Motorkühlung
• explosionsgeschützter einphasiger oder dreiphasiger Asynchronmotor
• Motorschutzart IP55, Isolationsklasse F
• Dauerbetrieb S1
• Motorüberhitzungsschutz durch PTC-Kaltleiter
• Drehzahlregelung dreiphasiger Ausführungen über Frequenzumrichter
• auf Anfrage 60-Hz-Ausführungen, Temperaturklassen T5 und T6 sowie Baugrößen 250 und 310
• Hersteller – DYNAIR / MAICO ITALIA, Italien

Zubehör

FCP ATEX H₂ – Abmessungen

Alle Abmessungen in Millimetern, Richtgewichte in Kilogramm.

Das Gewicht des Modells FCP ATX 560 hängt von der Motorausführung ab.

FCP ATEX H₂ – technische Informationen

FCP ATEX HYDROGEN – technische Modelldaten

Der tatsächliche Volumenstrom hängt vom statischen Druck der Anlage und der Ventilatorkennlinie ab. Lp bezeichnet den vom Hersteller angegebenen Schalldruckpegel.

FCP ATEX H₂ – Montageanleitung

FCP ATEX HYDROGEN Radial-Dachventilatoren mit horizontalem Luftausblas werden auf Gebäudedächern über Lüftungsschächten montiert. Sie eignen sich für direkte Abluftsysteme sowie für den Anschluss an industrielle Luftkanalsysteme.

Beim Einbau ist eine geeignete Dachabdichtung erforderlich. Der Anschluss des Ventilatorgrundrahmens oder Schalldämpfers an die Dachkonstruktion muss dauerhaft wasserdicht ausgeführt werden. Die Abdichtung muss durchgehend, gleichmäßig und ohne offene Stellen sein.

Montagezubehör

• CB – Einmauer-Gegenrahmen
• CCr und CCrz – Schutzgitter
• PBZ – schallgedämmter Montagesockel
• GRZ – rechteckige Schalldämpfer
• CCsa und CCsb – zylindrische Schalldämpfer
• CCbo – Einströmdüse
• CCf – flacher Gegenflansch
• CCfc – Gegenflansch mit Anschlussstutzen
• RAZ – Übergangsplatte
• CCda – Rückschlagklappe
• CCga – flexibler Schwingungsdämpferanschluss

Fünf Montagebeispiele mit rundem und rechteckigem Zubehör sind im Herstellerkatalog FCP ATEX HYDROGEN dargestellt. Das Zubehör ist nicht Bestandteil der Baumusterprüfbescheinigung und muss hinsichtlich seiner Eignung für die jeweilige Anwendung gesondert beurteilt werden.

Elektrischer Anschluss

Der elektrische Anschluss und der Motorschutz müssen den technischen Daten des jeweiligen Modells und den Herstellerunterlagen entsprechen. Bei dreiphasigen Ausführungen ist eine Drehzahlregelung über Frequenzumrichter möglich. Die Motoren verfügen über PTC-Kaltleiter zum Überhitzungsschutz.

Vor der Montage und Inbetriebnahme ist zu prüfen, ob die ATEX-Kennzeichnung des Ventilators und des Motors der Einstufung der wasserstoffhaltigen explosionsgefährdeten Atmosphäre am Einsatzort entspricht.
