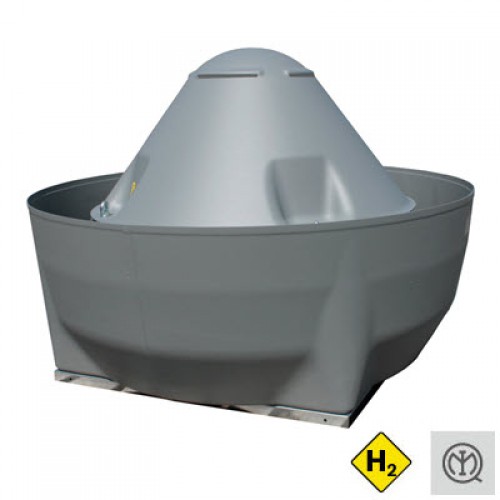

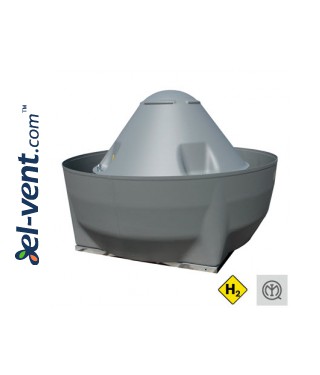

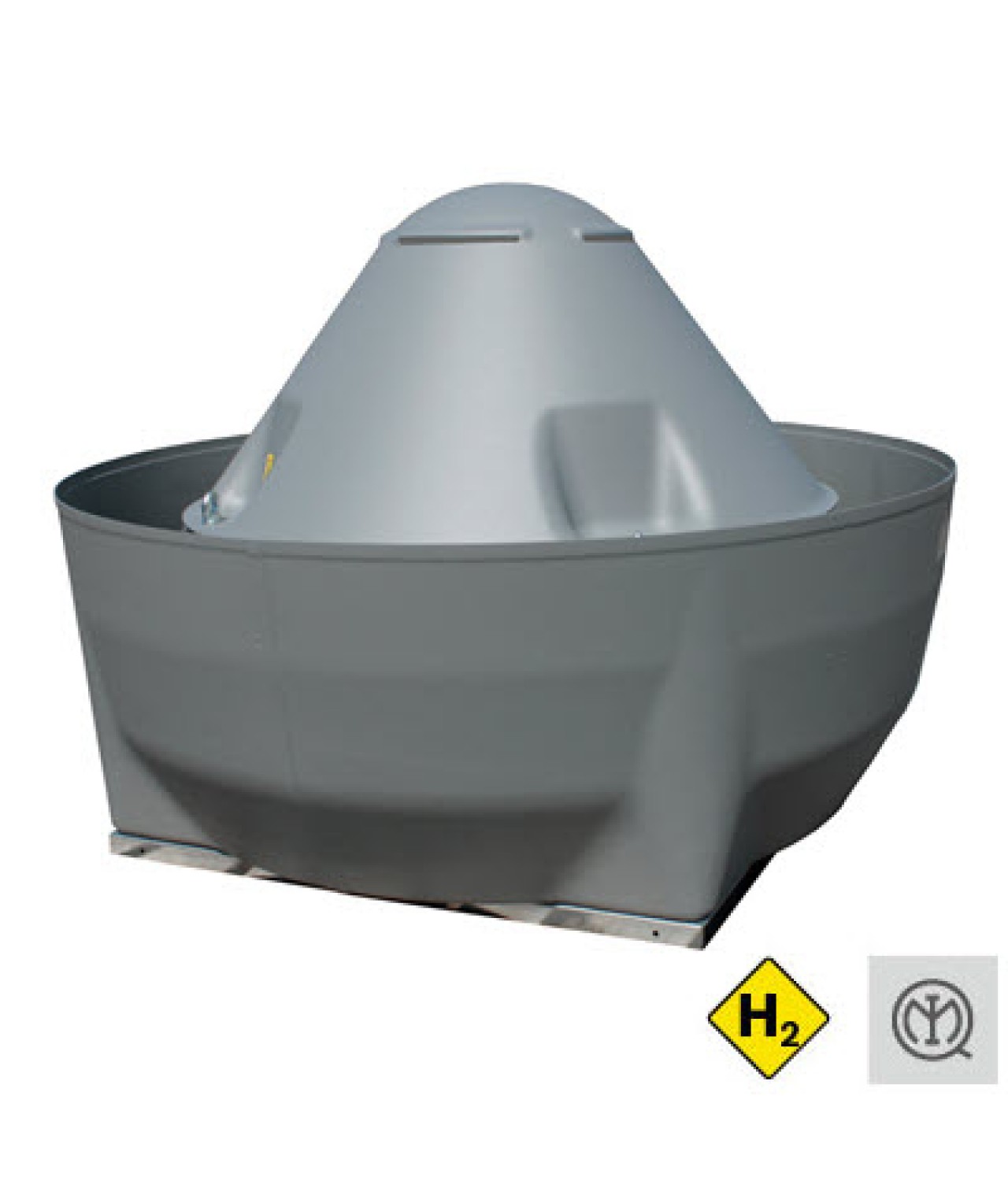

FCP ATEX H₂ – explosionsgeschützte Dachventilatoren mit horizontalem Luftauslass ≤30400 m³/h

FCP ATEX H₂ – explosionsgeschützte Dachventilatoren mit horizontalem Luftauslass ≤30400 m³/h

DYNAIR FCP ATEX HYDROGEN – Zentrifugaldachventilatoren mit horizontalem Luftauslass, die für industrielle Belüftungssysteme in explosionsgefährdeten Gasumgebungen, einschließlich Wasserstoffumgebungen, bestimmt sind. Die Ventilatoren sind gemäß der ATEX-Richtlinie 2014/34/EU gefertigt und für den Einsatz in Umgebungen geeignet, in denen durch Gase, Dämpfe oder Nebel eine explosionsfähige Atmosphäre entstehen kann.

Die Ventilatoren werden auf den Dächern von Gebäuden über Belüftungsschächten installiert. Sie werden in direkten Luftabsaugungs- und Kanalbelüftungssystemen verwendet.

  • maximale Luftleistung bis 30400 m³/h
  • horizontaler Luftauslass
  • ATEX II 2G Kategorie, geeignet für Zone 1
  • IIC Gasgruppe, einschließlich Wasserstoff
  • Transportlufttemperatur von -20 °C bis +60 °C
  • auf Anfrage verfügbarer Temperaturbereich von -40 °C bis +60 °C
  • Basisrahmen aus verzinktem Stahlblech
  • Messing-Einlassdüse
  • Schutzgitter aus witterungsbeständigem verzinktem Stahl
  • Laufrad mit rückwärts gekrümmten, selbstreinigenden Schaufeln
  • Laufrad statisch und dynamisch nach ISO 21940-11:2017 ausgewuchtet
  • Recycelbare ABS-Kunststoffhaube mit Motorkühlöffnungen
  • asynchroner Elektromotor für explosionsgefährdete Umgebungen
  • Motorschutzklasse IP55, Isolationsklasse F
  • Dauerbetriebsmodus S1
  • Motorschutz vor Überhitzung mit PTC-Thermistoren
  • Drehzahlregelung der dreiphasigen Versionen durch Frequenzumrichter
  • Auf Anfrage verfügbare 60 Hz Versionen, Temperaturklassen T5 und T6 sowie Größen 250 und 310
  • Hersteller – DYNAIR / MAICO ITALIA, Italien

Zubehör


Marke: DYNAIR

FCP ATEX H₂ – Abmessungen der Zentrifugaldachventilatoren

Die Abmessungen ØA, B, C, D, E, F, G, ØH und ØI entsprechen der Zeichnung des Herstellers. Die Abmessungen sind in Millimetern angegeben, das Gewicht in Kilogramm.

Modell ØA B C D E F G ØH ØI Gewicht, kg
FCP ATX 350 755 630 38 500 450 – 370 237 12 30
FCP ATX 400 910 670 38 650 600 521 471 269 12 45
FCP ATX 450 910 700 38 650 600 521 471 301 12 50
FCP ATX 500 1000 790 38 760 710 630 550 331 14 80
FCP ATX 560 1000 830 38 760 710 630 550 370 14 70 / 90 (4 Pole)
FCP ATX 634 1100 1025 38 930 870 775 665 418 14 160
FCP ATX 636 1100 930 38 930 870 775 665 418 14 120
FCP ATX 754 1100 1075 38 930 870 775 665 470 14 210
FCP ATX 756 1100 980 38 930 870 775 665 470 14 165
FCP ATX 800 1400 1150 38 1100 1030 895 785 470 14 220
FCP ATX 900 1400 1180 38 1100 1030 895 785 530 14 250

FCP ATEX HYDROGEN explosionsgeschützte Zentrifugal-Dachventilatoren mit horizontalem Luftauslass Abmessungszeichnung

Das Gewicht des Modells FCP ATX 560 hängt von der Motorausführung ab.

FCP ATEX H₂ – technische Informationen

Hersteller DYNAIR / MAICO ITALIA, Italien
Serie FCP ATEX HYDROGEN
Ventilatortyp Zentrifugal-Dachventilator
Luftauslassrichtung horizontal
Maximale Luftleistung 30400 m³/h
Einsatzgebiet industrielle Belüftungssysteme, ATEX Zone 1, Wasserstoffumgebung
ATEX-Kategorie II 2G
Gasgruppe IIC
Transportmedium saubere Luft, geeignet für explosionsgefährdete Wasserstoffumgebungen
Transportlufttemperatur von -20 °C bis +60 °C
Temperatur auf Anfrage von -40 °C bis +60 °C
Stromversorgung einphasig oder dreiphasig, 50 Hz
Motortyp asynchron, geeignet für explosionsgefährdete Umgebungen
Motorschutzklasse IP55
Motorisolationsklasse F
Betriebsmodus S1 – kontinuierlich
Motorschutz vor Überhitzung PTC-Thermistoren
Drehzahlregelung durch Frequenzumrichter, für dreiphasige Versionen
Basisrahmen verzinkter Stahl
Einlassdüse Messing
Laufrad verzinkter Stahl, rückwärts gekrümmte Schaufeln
Haube recycelbares ABS-Kunststoff
ATEX-Richtlinie 2014/34/EU

FCP ATEX HYDROGEN – Modelle und technische Parameter

Artikelnummer Modell Leistung, m³/h Stromversorgung Anzahl der Pole Leistung, kW Strom, A
1XF0100 FCP ATX 354 3600 1 Phase 4 0.25 1.75
1XF0103 FCP ATX 354 3600 3 Phasen 4 0.25 0.80
1XF0101 FCP ATX 404 5400 1 Phase 4 0.55 4.50
1XF0104 FCP ATX 404 5400 3 Phasen 4 0.55 1.50
1XF0102 FCP ATX 454 7600 1 Phase 4 0.75 2.20
1XF0105 FCP ATX 454 7600 3 Phasen 4 0.75 2.00
1XF0106 FCP ATX 504 10000 3 Phasen 4 1.50 3.30
1XF0112 FCP ATX 564 14150 3 Phasen 4 3.00 6.30
1XF0107 FCP ATX 566 9100 3 Phasen 6 0.55 1.70
1XF0113 FCP ATX 634 21200 3 Phasen 4 5.50 10.40
1XF0108 FCP ATX 636 13700 3 Phasen 6 1.10 2.70
1XF0114 FCP ATX 754 30400 3 Phasen 4 9.20 17.60
1XF0109 FCP ATX 756 19500 3 Phasen 6 2.20 6.75
1XF0110 FCP ATX 806 22500 3 Phasen 6 3.00 8.50
1XF0111 FCP ATX 906 30000 3 Phasen 6 5.50 11.50

Die Leistungswerte sind gemäß dem Herstellerkatalog angegeben. Der tatsächliche Luftstrom hängt vom statischen Druck des Lüftungssystems und den aerodynamischen Eigenschaften des Ventilators ab.

FCP ATEX H₂ – Installationsanleitung

FCP ATEX HYDROGEN Zentrifugal-Dachventilatoren mit horizontalem Luftauslass sind zur Installation auf Dächern von Gebäuden über Belüftungsschächten bestimmt. Die Ventilatoren werden in direkten Luftabsaugungs- oder Kanalbelüftungssystemen eingesetzt.

Grundlage und Abdichtung der Installation

Bei der Installation des Ventilators müssen geeignete Abdichtungssysteme verwendet werden, die Schutz vor dem Eindringen von Wasser in die Dachkonstruktion bieten.

Besondere Aufmerksamkeit sollte der Unterstützung des Ventilatorfußes oder des verwendeten Schalldämpfers durch die Konstruktion gewidmet werden. Der Installateur muss überprüfen, dass die Abdichtung durchgehend, gleichmäßig und ohne Lücken ist.

Installationszubehör

Laut Herstellerkatalog können FCP ATEX HYDROGEN Ventilatoren mit quadratischen oder runden Zubehörteilen verbunden werden.

  • CB – Einbaumontagebasis
  • CCr und CCrz – Schutzgitter
  • PBZ – schallisolierende Montagebasis
  • GRZ – quadratische Schalldämpfer
  • CCsa und CCsb – zylindrische Schalldämpfer
  • CCbo – Einlassdüse
  • CCf – flacher Gegenflansch
  • CCfc – Gegenflansch mit Muffe
  • RAZ – Übergangsplatte
  • CCda – Rückschlagklappe
  • CCga – flexible Antivibrationsverbindung

Im Herstellerkatalog sind Installationsbeispiele mit unterschiedlichen Zubehörkombinationen enthalten. Die Eignung der Zubehörteile für das spezifische in einer explosionsgefährdeten Umgebung verwendete System muss separat bewertet werden.

Elektrischer Anschluss und Betrieb

Der elektrische Anschluss, der Schutz und die Auswahl der Steuerausrüstung müssen den technischen Daten des spezifischen Modells und den Anforderungen für in explosionsgefährdeten Wasserstoffumgebungen verwendete Geräte entsprechen.

Die Drehzahl der dreiphasigen Versionen kann durch einen Frequenzumrichter geregelt werden. Die Motoren sind mit PTC-Thermistoren ausgestattet, die vor Überhitzung schützen.

Vor der Installation muss die Übereinstimmung der ATEX-Kennzeichnung des gewählten Modells mit der vorgesehenen Einsatzumgebung überprüft werden, einschließlich der IIC-Gasgruppe, und es muss die Montage- und Betriebsliteratur des Herstellers befolgt werden.
