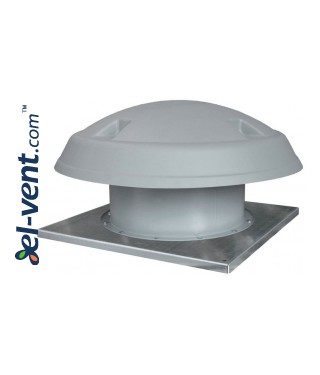

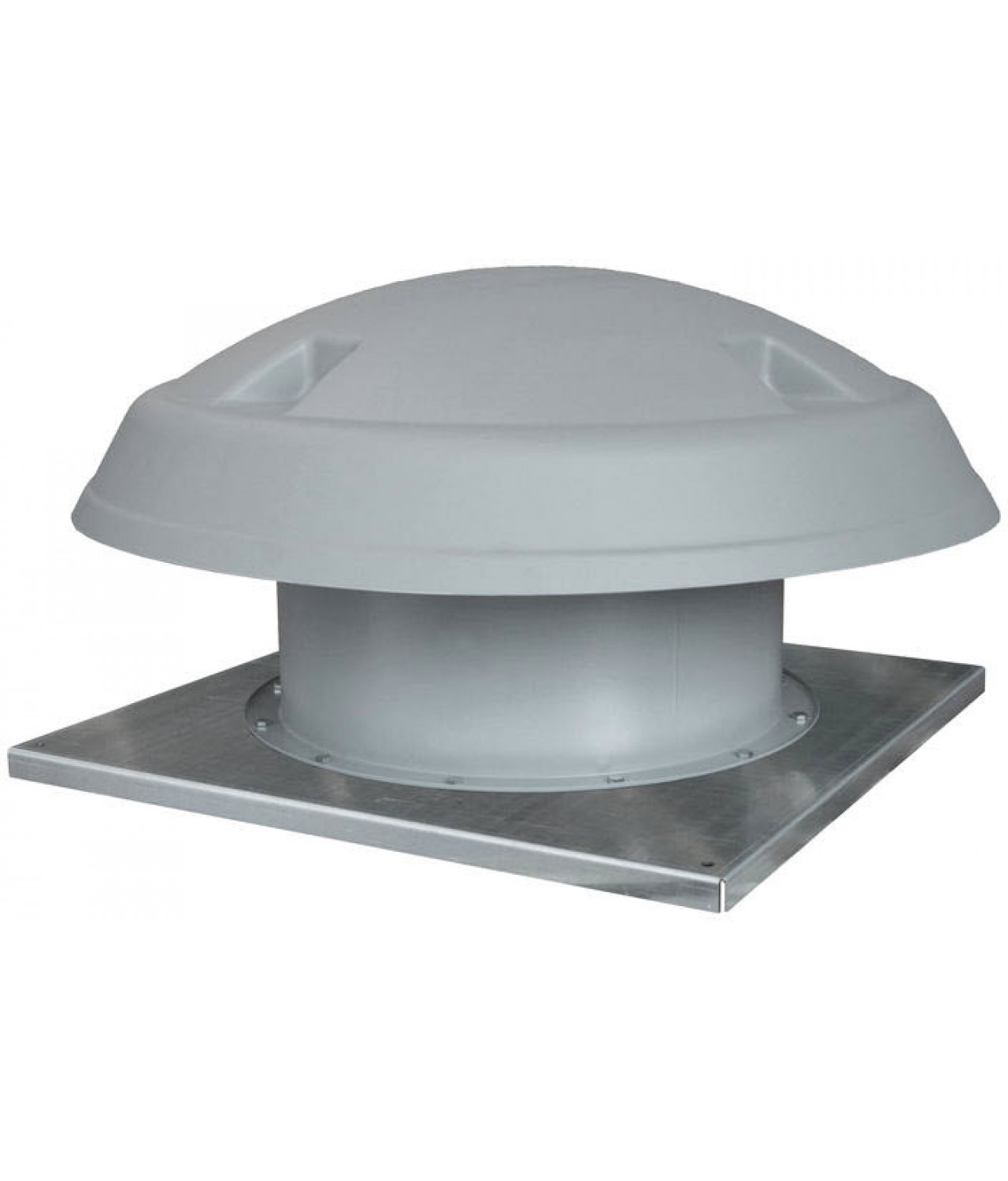

Суперкомпактные осевые крышные вентиляторы TACC ≤45000 м³/ч

• TACC — чрезвычайно компактные и высокоэффективные осевые крышные вентиляторы для выдува загрязненного воздуха и пара из средних и больших помещений.

• TACC просты в установке, имеют высокую эффективность и низкий уровень шума.

• реверсивные - может использоваться для забора воздуха

КОНСТРУКЦИЯ

• опорная рама из оцинкованных стальных листов
• стальное ограждение, изготовленное в соответствии со стандартами UNI 10615 и защищенное от атмосферных воздействий, выполненное в соответствии со стандартом UNI10615
• корпус из оцинкованных стальных листов, покрытых эпоксидным покрытием
• осевая крыльчатка с лопатками аэродинамического профиля из армированного стеклополиамида, характеризующиеся высокой эффективностью и низким уровнем шума, сбалансированная по стандарту ISO1940. Переменный угол наклона в стационарном положении с возможностью регулировки
• защита верхней части корпуса из АБС-пластика (модели 4500-630), из стекловолокна (модели 710-900)

ДВИГАТЕЛЬ

• асинхронные трехфазные двигатели с подшипниками, класс защиты IP55, соответствуют стандартам EC 60034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, маркировка CE, подходят для работы S1 (непрерывная работа при постоянной нагрузке)
• вентилятор может транспортировать воздух температурой до -15 - +50°С

АКСЕССУАРЫ

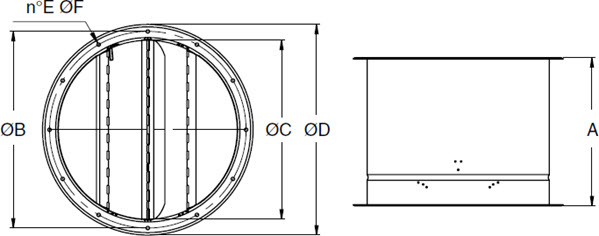

• гравитационные клапаны CCda

(подробные размеры и параметры см. на странице каталога производителя)

• металлическое основание CB для крепления к бетону. Со специальными крепежными ножками. Прочная конструкция для крепления к корпусу вентилятора

(подробные размеры и параметры см. на странице каталога производителя)

• Монтажные подставки BA для крышных вентиляторов для установки на гофрированные поверхности

Опорная подставка BA с переходом RD подходит для монтажа крышных вентиляторов на волнистых поверхностях, помогая избежать вредного застоя воды возле вентилятора и дорогостоящего труда монтажников. Опорная подставка BA подходит для крышных вентиляторов с размером основания 930 мм x 930 мм или больше. При использовании подходящего перехода RD основание можно использовать для крышных вентиляторов с минимальным размером основания 500 x 500 мм. Переход RD представляет собой цельную деталь, которую можно легко обрезать в соответствии с точными размерами вентилятора.

Варианты исполнения
- BA 10x177 (код 5PL1008): подходит для крыш стандарта EURO с длиной волны 177 мм, высотой 51 мм и уклоном 10 %
- BA 3x177 (код 5PL1015): подходит для кровель EURO с длиной волны 177 мм, высотой 51 мм и радиусом листа 3 метра
- BA 10x146 (код 5PL1009): подходит для кровли INTERNATIONAL с длиной волны 146 мм, высотой 48 мм и уклоном 10 %
- переход RD (код 5PL1010)
Изготовлена из полиэфирной смолы, усилена ламинированным стекловолокном. Окраска RAL 9002 (светло-серый). Внешняя поверхность обработана против атмосферных воздействий. При правильном монтаже предусматривается накладка с накладной пластиной внизу и недостаточной накладкой вверху. Кроме того, должно быть предусмотрено не менее полутора четвертей волны бокового нахлеста с каждой стороны.

• PB - кровельная панель с акустической подложкой для монтажа крышных вентиляторов на плоском кровельном покрытии. Изготовлена из оцинкованной стали с акустическим изоляционным наполнителем

(подробные размеры и параметры см. на странице каталога производителя)

• CCrc - коническая решетка (более узкая часть устанавливается к двигателю)

• регуляторы скорости, выберите модель вентилятора, который вы хотите купить, и свяжитесь с нами, чтобы найти подходящий вариант
• произведено в Италии
• 2 года гарантии

Техническая информация

Технический лист TACC
