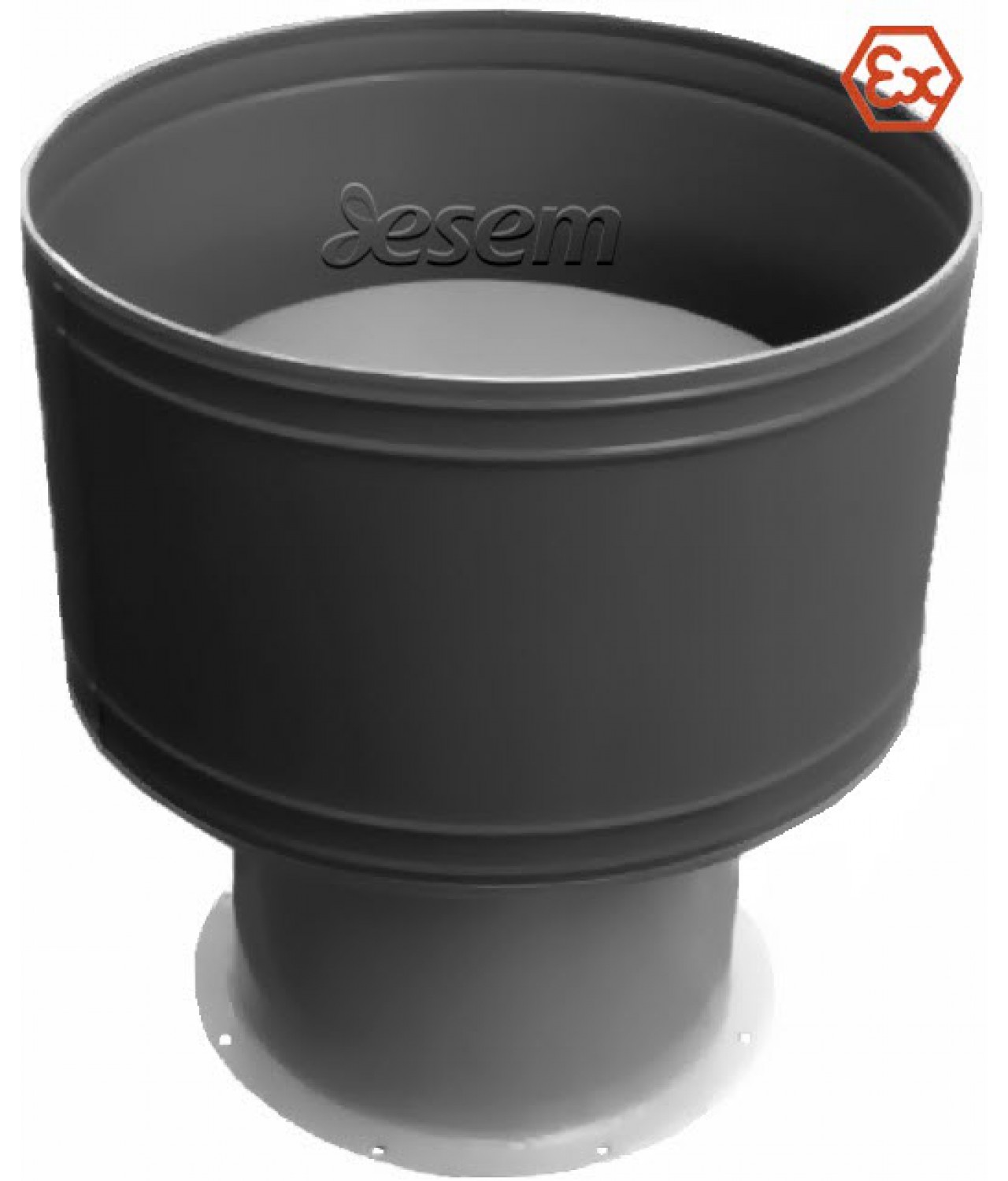

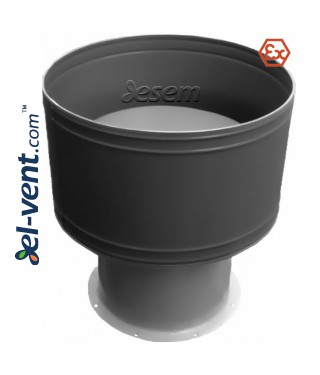

Взрывозащищенные крышные вентиляторы SVDWR EX ≤29000 м³/ч

  • SVDWR EX - взрывозащищенные осевые крышные вентиляторы предназначены для прямого выдувания воздуха, пара или газа из коммерческих, промышленных и других помещений, где существует высокий риск взрыва из-за взрывоопасного или легковоспламеняющегося газа
  • соответствует директиве ATEX
  • SVDWR EX 2G - вентиляторы, предназначенные для работы в зонах взрыва газа Z1 (1) и Z2 (2), обозначены следующими символами:
  • температурный класс: от T1 до T3 (специальный заказ T4)
  • группа взрыва: II (подгруппы IIA и IIB)
  • вентиляторы не приспособлены для управления скоростью
  • максимальная температура окружающей среды 40 °C
  • SVDWR EX 3G / 3D - вентиляторы, предназначенные для работы в зонах взрыва газа и пыли Z2 (2) и Z22 (22), обозначены следующими символами:
  •

  • температурный класс: от T1 до T3
  • максимальная температура поверхности пыли до 120 °C
  • максимальная температура окружающей среды 40 °C
  • группа взрыва газа: IIA и IIB
  • группа взрыва пыли: IIIB
  • вентиляторы приспособлены для управления скоростью
  • чтобы обеспечить надлежащую защиту двигателя во время управления датчики температуры (3xPTC 155C), установленные на двигателе вентилятора, должны быть подключены к сертифицированному ЕС реле
  • взрывозащищенные вентиляторы для зоны Z1 (1) с частотным регулятором скорости можно заказать по запросу
  • корпус вентилятора изготовлен: модели 315-560С - из оцинкованной стали покрытой антистатической краской, модели 560D-800 - из нержавеющей стали
  • осевая крыльчатка: модели 315-560C - из антистатического пластика, модели 560D-800 - из нержавеющей стали
  • крышка выпускного отверстия из стали с порошковым покрытием
  • осевая крыльчатка из специального антистатического материала
  • все модели с трехфазными взрывозащищенными электродвигателями, класс защиты IP55
  • изготовлено в соответствии с Директивой 8/37/EC - Безопасность машин, Директива 94/9/EC (ATEX) - Оборудование и защитные системы в потенциально взрывоопасных средах
  • маркировка зон:
  • Z1 - зона, в которой при нормальных условиях использования может образовываться смесь пара или газа
  • Z2 - зона с низкой вероятностью взрывоопасной газовой смеси, взрывоопасная смесь может присутствовать только в течение короткого времени
  • Z22 - зона с низкой вероятностью образования взрывоопасной пылевой смеси, т.е. переходный процесс, например, во время отказа
  • 12 месяцев гарантии

Название бренда: ESEM
Код
SVDWR EX

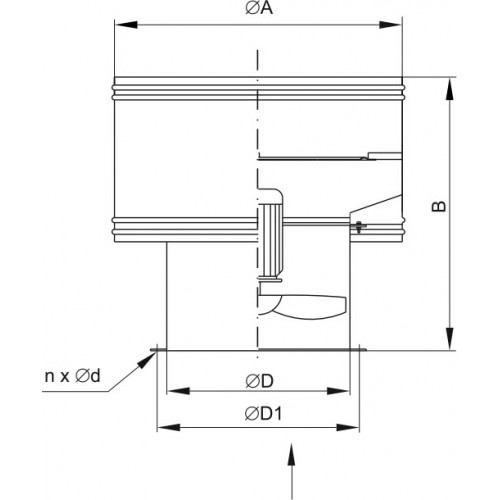

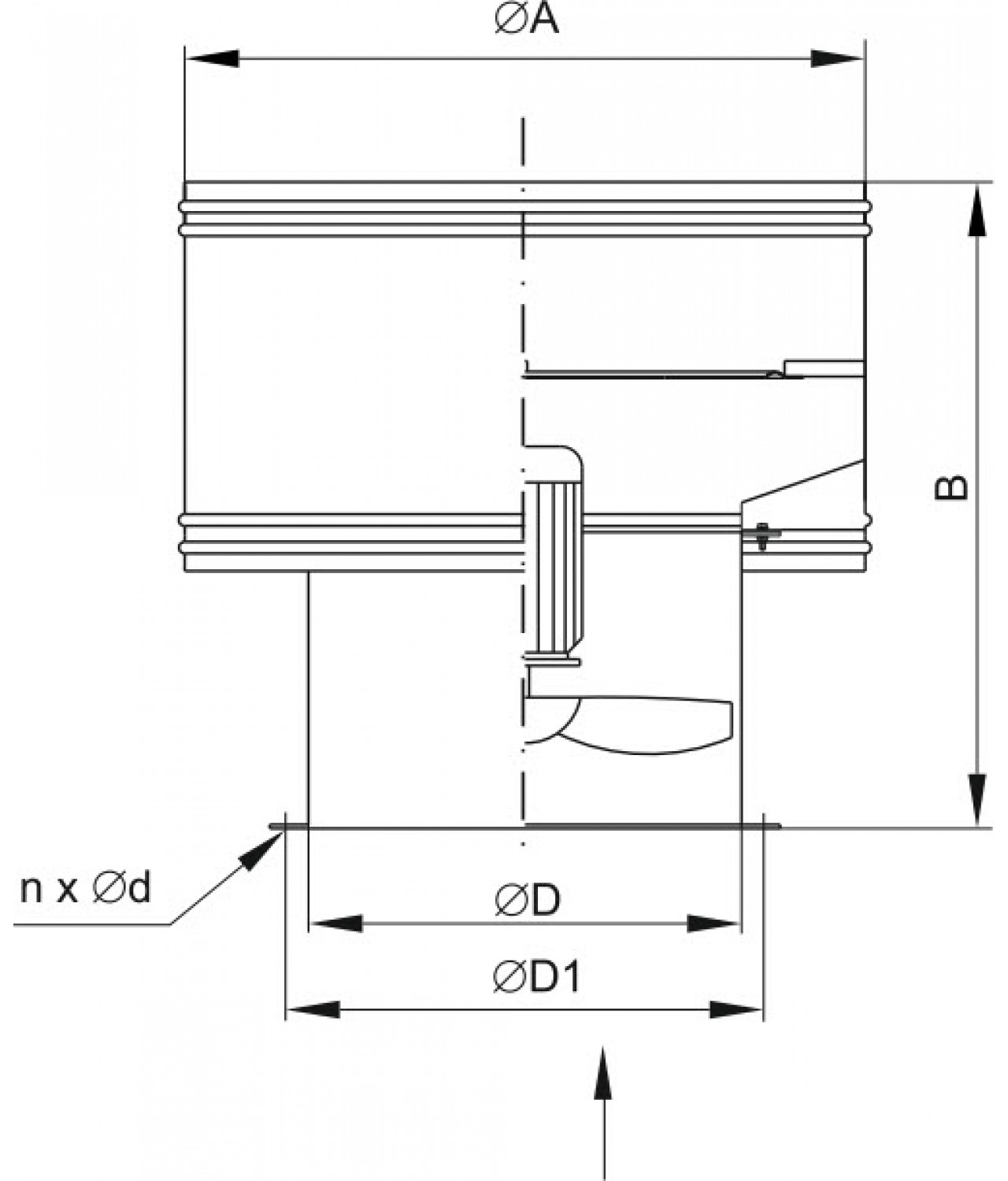

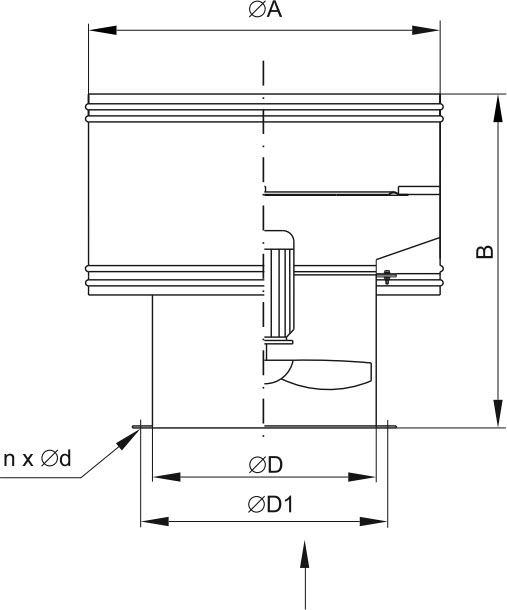

Ø D
Ø D1 Ø A B
nxØd
250 250 275 400 500 4x9.5
315 315 352 500 500 8x9.5
355 355 392 560 560 8x9.5
400 400 438 630 560 8x9.5
450 450 488 700 590 8x9.5
500 500 538 785 640 8x9.5
560 560 600 880 710 12x9.5
630 630 670 990 810 12x9.5
710 710 750 1115 880 12x9.5
800 800 840 1260 990 16x9.5





Код
SVDWR EX
Фазы
Напряжение, В при 50 Гц
Производ, м³/ч
Давление, Па
Мощность, Вт Ток, A 3x400 В 2G Ток, A 3x400 В 3G/3D Уровень шума, дБ(A) Обороты, мин-1 Вес, кг
315/4 III 400 2000 95 250 0.8 0.78 54 1400 30
355/4 III 400 3150 115 250 0.8 0.78 55 1400 33
400/4 III 400 3800 126 250 0.8 0.78 57 1400 35
450/4 III 400 4900 152 370 1.3 1.1 59 1400 44
500/4 III 400 6000 175 370 1.3 1.1 61 1400 47
560A/4 III 400 7300 220 550 1.6 1.55 62 1400 69
560C/4 III 400 10300 240 1100 2.7 2.7 67 1400 74
560D/4 III 400 12200 430 1500 3.7 3.5 68 1400 79
630/4 III 400 14700 257 2200 5.2 4.7 72 1400 105
710/4 III 400 21600 370 3000 6.9 6.5 77 1400 155
800A/4 III 400 27000 560 4000 8.3 8.6 77 1400 184
800B/4 III 400 29000 580 5500 11.1 11.6 79 1400 192
560D/6 III 400 6600 85 550 1.65 1.76 58 900 74
630/6 III 400 8820 110 750 2.1 2.1 62 900 96
710/6 III 400 11600 160 1100 3.1 2.8 66 900 145
800/6 III 400 16100 190 1500 4.1 3.95 68 900 172
250/2 III 400 1900 110 250 1 0.74 61 2800 27
315/2A III 400 3200 170 370 1.15 1 69 2800 33
315/2B III 400 3950 225 750 1.7 1.8 72 2800 35
355/2A III 400 5000 240 550 1.4 1.4 74 2800 33
355/2B III 400 5500 280 1100 2.45 2.5 76 2800 36
400/2A III 400 6800 290 1500 3.3 3.1 79 2800 40
400/2B III 400 8400 370 2200 4.6 4.55 81 2800 41
450/2A III 400 10600 500 2200 4.6 4.55 83 2800 46
500/2A III 400 13600 575 3000 6 6.1 85 2800 52

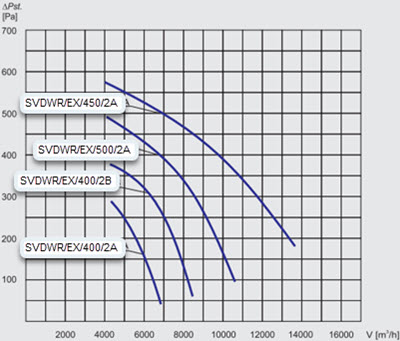

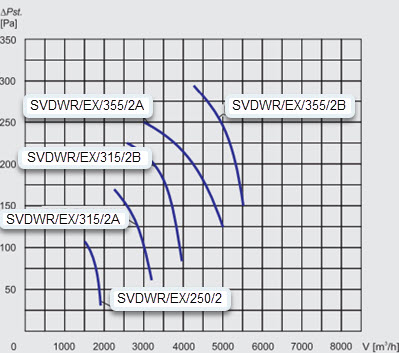

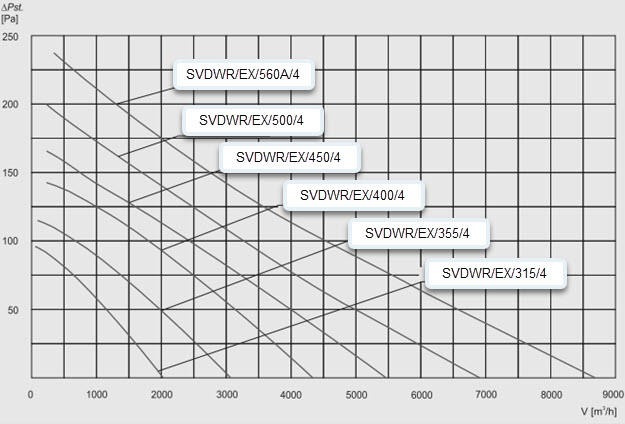

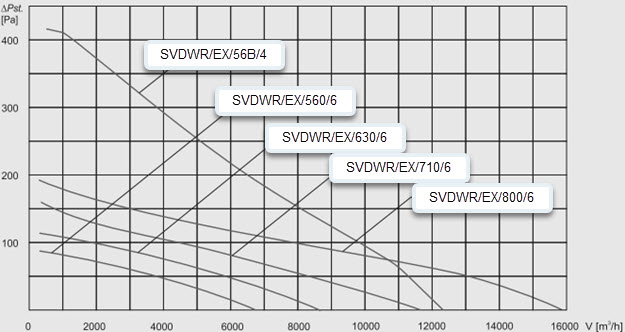

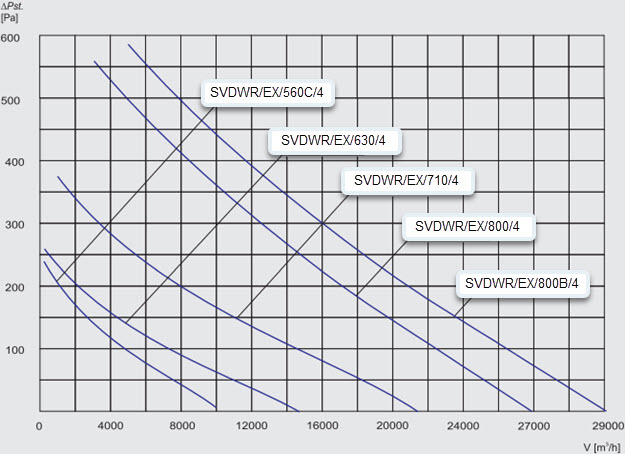

Графики потерь давления
