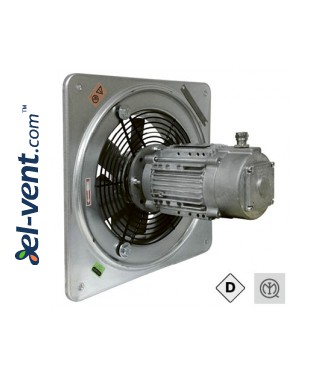

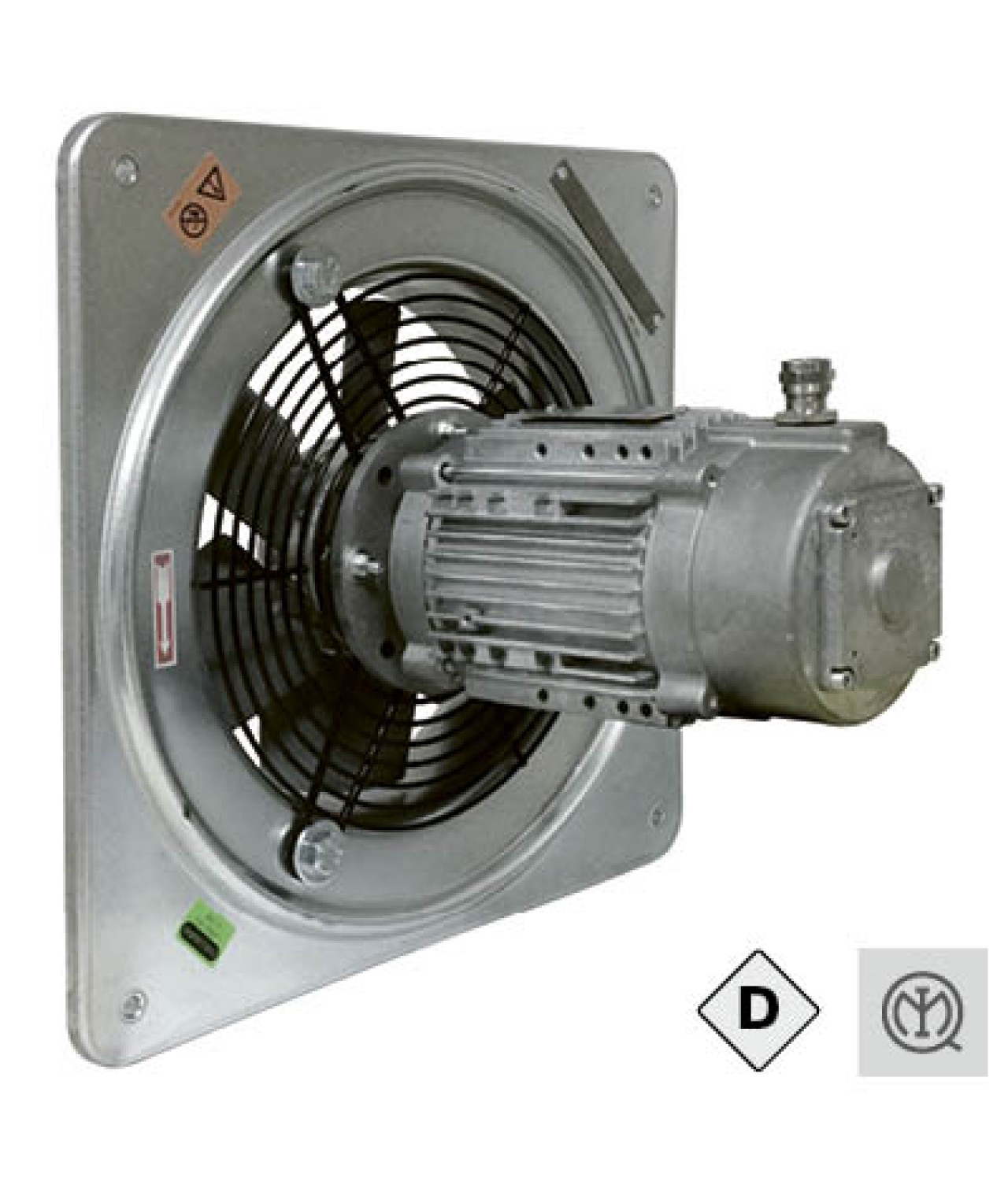

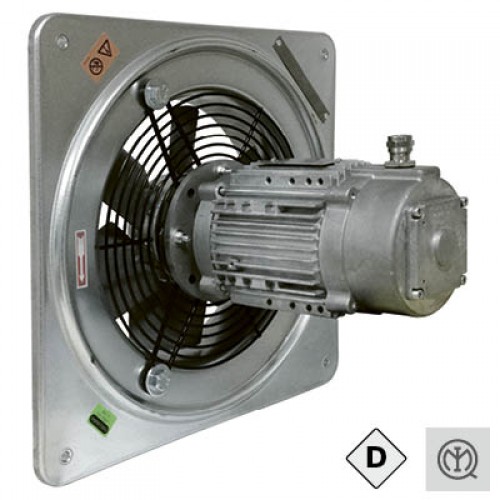

QCM ATEX H₂ - осевые взрывозащищённые вентиляторы для работы во взрывоопасных средах с присутствием водорода ≤17500 м³/ч

• QCM ATEX H₂ - осевые взрывозащищённые вентиляторы для работы во взрывоопасных средах с присутствием водорода
• изготовлены и сертифицированы согласно директиве ATEX 2014/34/ES
• предназначены для использования в зоне ATEX 1 II2G
• обеспечивают высокий уровень защиты от взрывов, вызванных наличием водорода
• предназначены для транспортировки чистого воздуха при температуре от -20 °C до +60 °C, по запросу от -40 °C до +60 °C

КОНСТРУКЦИЯ

• несущая рама из штампованной оцинкованной стали с увеличенным входным радиусом
• рабочее колесо с аэродинамическими лопастями из стеклонаполненного антистатического полиамида и алюминиевой ступицей
• статическая и динамическая балансировка по ISO 21940-11:2017
• исполнение 5 с прямым соединением двигателя и крыльчатки
• направление воздушного потока от двигателя к крыльчатке
• защитная решётка со стороны двигателя согласно EN ISO 12499 и UNI 80079-37

ДВИГАТЕЛЬ

• взрывозащищённый асинхронный однофазный или трёхфазный электродвигатель
• соответствует IEC 60034, IEC 60072, ATEX 2014/34/ES, EMC 2014/30/ES, LVD 2014/35/ES
• степень защиты IP55 по EN ISO 20653
• класс изоляции F
• непрерывный режим работы S1
• защита от перегрева с PTC термисторами по DIN 44081, DIN 44082 и IEC 60034-11-2
• возможна регулировка скорости частотным преобразователем
• взрывозащита типа db по EN IEC 60079-0 и EN IEC 60079-1

АКСЕССУАРЫ (не входят в сертификат типового испытания ATEX)

• S - гравитационные решетки, устанавливаемые снаружи. Это предотвращает потерю тепла, попадание ветра, дождя и птиц. Когда вентилятор работает, поток воздуха открывает края жалюзи, а когда вентилятор выключается, жалюзи закрываются сами по себе. Рама изготовлена из стальных листов с эпоксидным порошковым покрытием, а края - из технополимера. Использование гравитационных решеток приводит к небольшому снижению производительности

• D - переход из стального листа, окрашенного эпоксидной краской. Необходим для крепления вентилятора, если ширина стены меньше размера "C" (глубина входного отверстия вентилятора). Рама изготавливается из оцинкованного стального листа (D63 и D71 с эпоксидным порошковым покрытием); четыре угла имеют 8 резьбовых вставок из оцинкованного стального листа для крепления вентилятора с одной стороны и гравитационной решетки или защитной сетки с другой

• R - защитная сетка для крыльчатки, изготовленная в соответствии с правилами UNI ISO 12499 и защищенная от атмосферных воздействий. Это предотвращает случайный контакт с крыльчаткой вентилятора. Рама и сетка изготовлены из стали, окрашенной эпоксидной краской

• регуляторы скорости, выберите модель вентилятора, который вы хотите купить, и свяжитесь с нами, чтобы найти подходящий вариант
• произведено в Италии
• 2 года гарантии

Технические данные и Габаритные размеры
