Акустические диффузоры Silent DPN


  1. Системы вентиляции ›
  2. Анемостаты, диффузоры
  3. › Акустические диффузоры Silent DPN

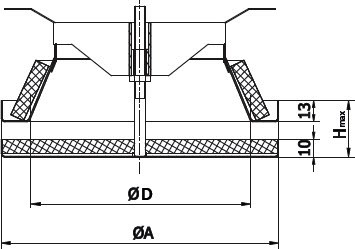

Акустические приточные диффузоры Silent DPN Задняя часть акустического диффузора Silent DPN Silent DPN - чертеж
Цена / Диаметр:
Выберите
  • Ø80 мм 19.84 € 10.91 € (-44%)
  • Ø100 мм 23.55 € 12.95 € (-45%)
  • Ø125 мм 31.65 € 17.41 € (-44%)
  • Ø160 мм 42.92 € 23.61 € (-44%)
  • Ø200 мм 57.39 € 31.57 € (-44%)
Кол-во.:

В ЕС доставка - 14 д. в не ЕС - 21 д.

Задайте вопрос по этому товару

Задайте вопрос по этому товару

Акустические диффузоры Silent DPN

послать
  • для приточной и вытяжной вентиляции
  • специальная конструкция клапана обеспечивает низкий уровень шума
  • заслонка с регулируемым расходом воздуха
  • порошковое покрытие RAL9016 цветом

Название бренда: ESEM
Код
ØD
ØA
Hmax
DPN080
80
115
45
DPN100 100 137 45
DPN125 125 164 45
DPN160 160 212 45
DPN200 200 248 45



Параметры

Объемный расход q (л/с или м3/ч), потери давления Pt (Pa) и уровень звукового давления LA (дБ (A)), можно прочитать на графике ниже.



Уровень акустического давления, LA (дБ (A))

  ↵

Код
 Частота, Гц
125 250 500 1000 2000 4000 8000
DPN080 6 3 2 1 -4 -16 -20
DPN100 4 3 2 0 -7 -15 -30
DPN125 2 7 3 -2 -10 -20 -32
DPN160 5 7 3 -2 -10 -19 -32
DPN200 8 6 4 -3 -10 -19 -32
допустимое отклонение 3 2 2 2 2 2 3



Затухание звука, дБ

  ↵

Код
 Частота, Гц
63 125 250 500 1000 2000 4000 8000
DPN080 22 19 14 11 2 3 7 8
DPN100 22 16 11 8 6 6 3 6
DPN125 20 15 9 6 4 3 3 5
DPN160 18 13 8 5 4 4 5 6
DPN200 17 11 7 6 6 5 6 6
допустимое отклонение 6 3 2 2 2 2 2 3

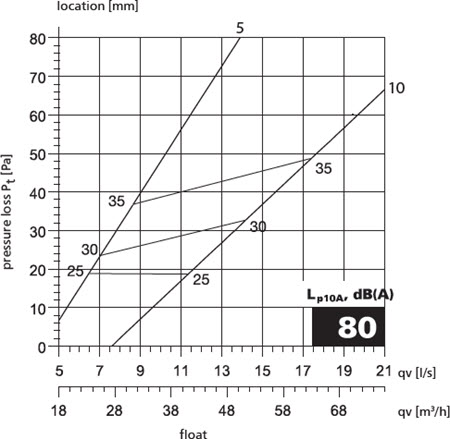

График отерь давления и коэффициента акустического давления
