  • Ø80 мм 6.15 € 4.61 € (-25%)
  • Ø100 мм 7.19 € 5.40 € (-24%)
  • Ø125 мм 9.23 € 6.92 € (-25%)
  • Ø160 мм 13.26 € 9.95 € (-25%)
  • Ø200 мм 18.22 € 13.66 € (-25%)
  • Ø250 мм 27.16 € 20.38 € (-24%)
Кол-во.:

В ЕС доставка - 14 д. в не ЕС - 21 д.

Задайте вопрос по этому товару

Задайте вопрос по этому товару

Диффузоры вытяжные Classic DI

  • для вытяжной вентиляции
  • заслонка с регулируемым расходом воздуха
  • порошковое покрытие RAL9016 цветом

Название бренда: ESEM

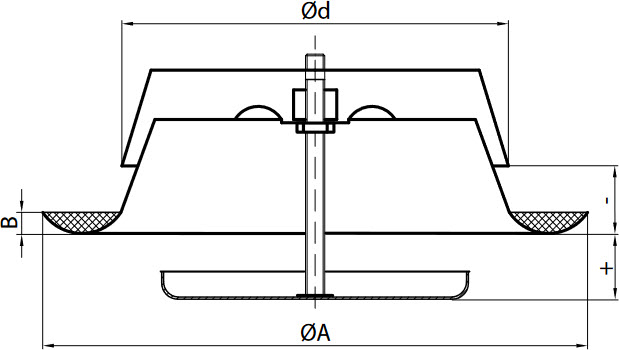

Код
Ød
A
B
DI80
80
115
12
DI100 100 137 12
DI125 125 164 12
DI160 160 212 12
DI200 200 248 12
DI250 250 302 12



Параметры

Объемный расход q (л/с или м3/ч), потери давления Pt (Pa) и уровень звукового давления LA (дБ (A)), можно прочитать на графике ниже.



Уровень акустического давления, LA (дБ (A))



Код
Частота, Гц
125 250 500 1000 2000 4000 8000
EDI080 -2 -6 -5 1 -1 -5 -14
EDI100 -2 -4 -3 0 -1 -8 -16
EDI125 4 3 1 -1 -3 -12 -22
EDI160 -1 0 1 0 -4 -13 -26
EDI200 0 -5 1 2 -13 -28 -32
EDI250
1 -7 2 3 -15 -29 -33
допустимое отклонение 3 2 2 2 2 2 3



Затухание звука, дБ



Код
Частота, Гц
63 125 250 500 1000 2000 4000 8000
EDI080 24 18 14 9 7 7 7 9
EDI100 22 16 11 7 5 5 5 7
EDI125 21 14 9 7 4 4 6 8
EDI160 14 13 8 5 4 4 7 7
EDI200 17 10 6 4 3 4 8 4
EDI250
15 8 5 3 2 3 6 5
допустимое отклонение 6 3 2 2 2 2 2 3

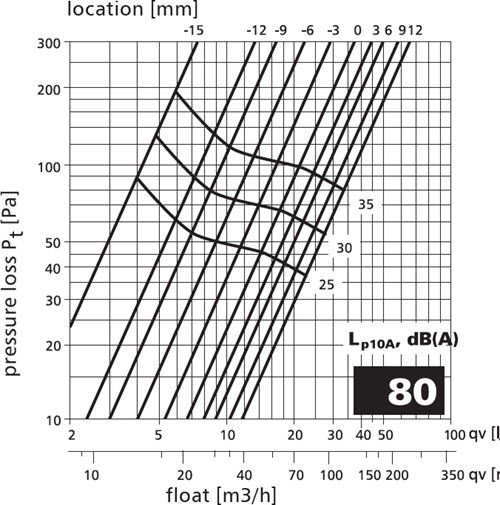

График отерь давления и коэффициента акустического давления
