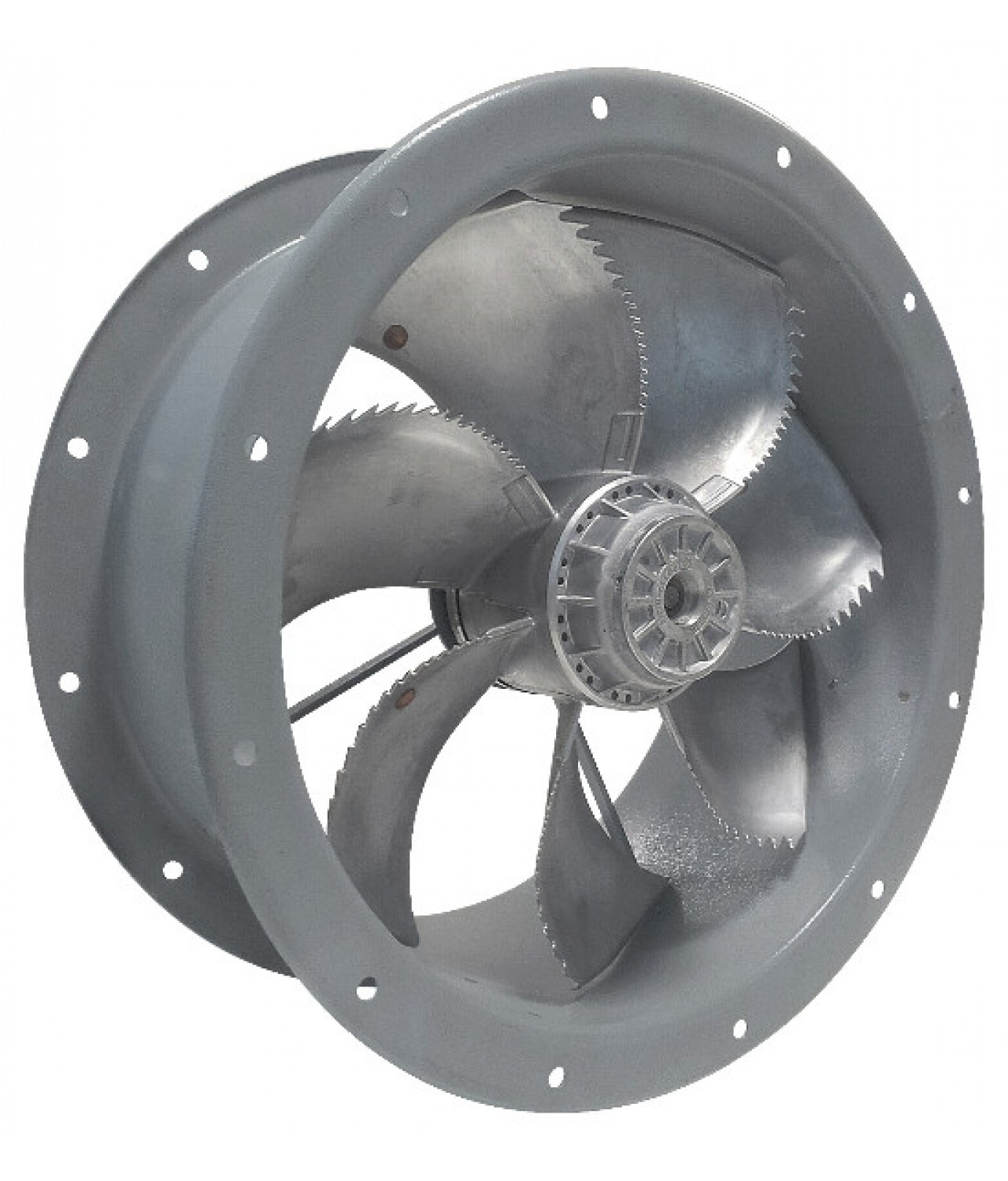

CCZ - осевые канальные вентиляторы со сверхтихой крыльчаткой типа перо крыла совы ≤11500 м³/ч

• CCZ - высокопроизводительные осевые канальные вентиляторы со сверхтихой крыльчаткой в виде оперения крыла совы для жилых, коммерческих и промышленных зданий, где требуется большой расход воздуха при относительно низком перепаде давления, например, для систем вентиляции и охлаждения в промышленных, морских, коммерческих, гражданских и энергетических установках.
• серия состоит из 9 различных параметров с диаметром крыльчатки от 310 до 560 мм
• для транспортировки чистого воздуха в диапазоне температур -25 °C / +60 °C

КОНСТРУКЦИЯ

• компактный корпус из стального листа с монтажными фланцами, изготовленный в соответствии со стандартом UNI ISO 6580-EUROVENT и защищенный от атмосферных воздействий эпоксидной краской
• высококачественные крыльчатки с аэродинамическим профилем, изготовленные из технополимера, армированного минеральным волокном (Ø310-400) и алюминиевого сплава (Ø450-560). Крылья крепятся непосредственно к внешнему ротору двигателя

ДВИГАТЕЛЬ

• двигатели внешнего ротора со встроенной тепловой защитой, двухскоростные трехфазные и однофазные с регулируемой скоростью
• присоединительная коробка на корпусе (модели до Ø400) и на двигателе (модели Ø450-560)

Рекомендуемая схема установки вентиляторов CCZ:

АКСЕССУАРЫ

• защитная решетка CCr - соответствует стандарту UNI 12499

• CCrc - коническая решетка (более узкая часть устанавливается к двигателю)

• CCbo - коническая приточная или вытяжная втулка для повышения эффективности вентилятора. Изготавливается из стального листа в соответствии с UNI ISO6580 - EUROVENT и покрывается атмосферостойким эпоксидным покрытием. Втулка крепится к вентилятору CC, а решетка CCr крепится снаружи вентилятора CC, например, CCbo + CCr80

• цилиндрические шумоглушители CCs - выпускаются в двух вариантах: без капсулы (CCsa) и с капсулой (CCsb) в центре шумоглушителя. В случае с капсулой подавление шума выше, но в системе возникают дополнительные потери давления. Оба варианта могут крепиться к соответствующему фланцу CC на входе и выходе. Серия CCsa не создает дополнительных потерь давления. Серия CCsb создает дополнительные потери давления, как показано на графиках потерь давления на странице каталога. Заслонки изготавливаются из оцинкованной стали. Внутренняя часть и капсула изготовлены из перфорированного листа для эффективного поглощения звука акустической минераловатной прокладкой. Диапазон рабочих температур составляет от -40 °C до +150 °C. Предлагаемая длина глушителей: 1 x диаметр глушителя x1D, 1.5 x диаметр глушителя x1.5D, 2.0 x диаметр глушителя x2.0D, т.е. если диаметр глушителя 400 мм, а глушитель составляет 1.5D, то длина глушителя будет равна 600 мм

• CCpro - удлинительный разъем, который превращает стандартную короткокорпусную версию вентилятора в длиннокорпусную, оставляя в полном объеме защищенными крыльчатку и двигатель внутри корпуса. Изготовлен из стального листа в соответствии с UNI ISO6580 - EUROVENT и покрыт атмосферостойким эпоксидным покрытием. Поставляется со смотровыми отверстиями и отверстиями для кабеля

• CCga - гибкий антивибрационный соединитель, состоящий из двух фланцев из стального листа в соответствии с UNI ISO6580 - EUROVENT для крепления к вентилятору и воздуховоду, а также прочного гибкого тканевого соединителя. Рабочая температура от -30 °C до +80 °C. Стальные листовые детали защищены от атмосферных воздействий эпоксидной краской. Доступны специальные версии для различных рабочих температур

• CCst - опорные ножки для установки вентилятора на полу или потолке. Изготовлены из листовой стали и защищены от атмосферных воздействий эпоксидной краской. В заказ входят 2 штуки ножек.

• CCf - соединительное кольцо для облегчения подсоединения воздуховода к вентилятору, в соответствии со стандартом UNI ISO6580 - EUROVENT

• CCfc - соединительное кольцо с 80-миллиметровой прокладкой для облегчения соединения воздуховода с вентилятором, соответствует стандарту UNI ISO6580 - EUROVENT

• CCot - воздуховыпускная решетка с защитой от осадков и птиц или грызунов

• BDD - обратные клапаны помогают предотвратить потери тепла при выключенном вентиляторе. Когда вентилятор работает, клапан открывается под действием давления воздуха, создаваемого вентилятором. При выключении вентилятора он закрывается. Корпус изготавливается из окрашенного стального листа, а клапаны - из оцинкованного стального листа.

• регуляторы скорости, выберите модель вентилятора, который вы хотите купить, и свяжитесь с нами, чтобы найти подходящий вариант
• произведено в Италии
• 2 года гарантии

Технические данные и Габаритные размеры
