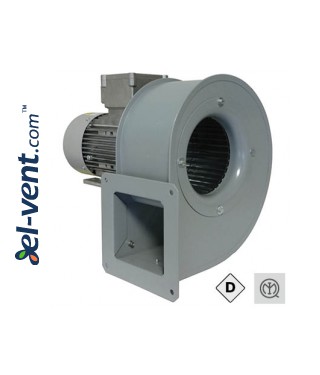

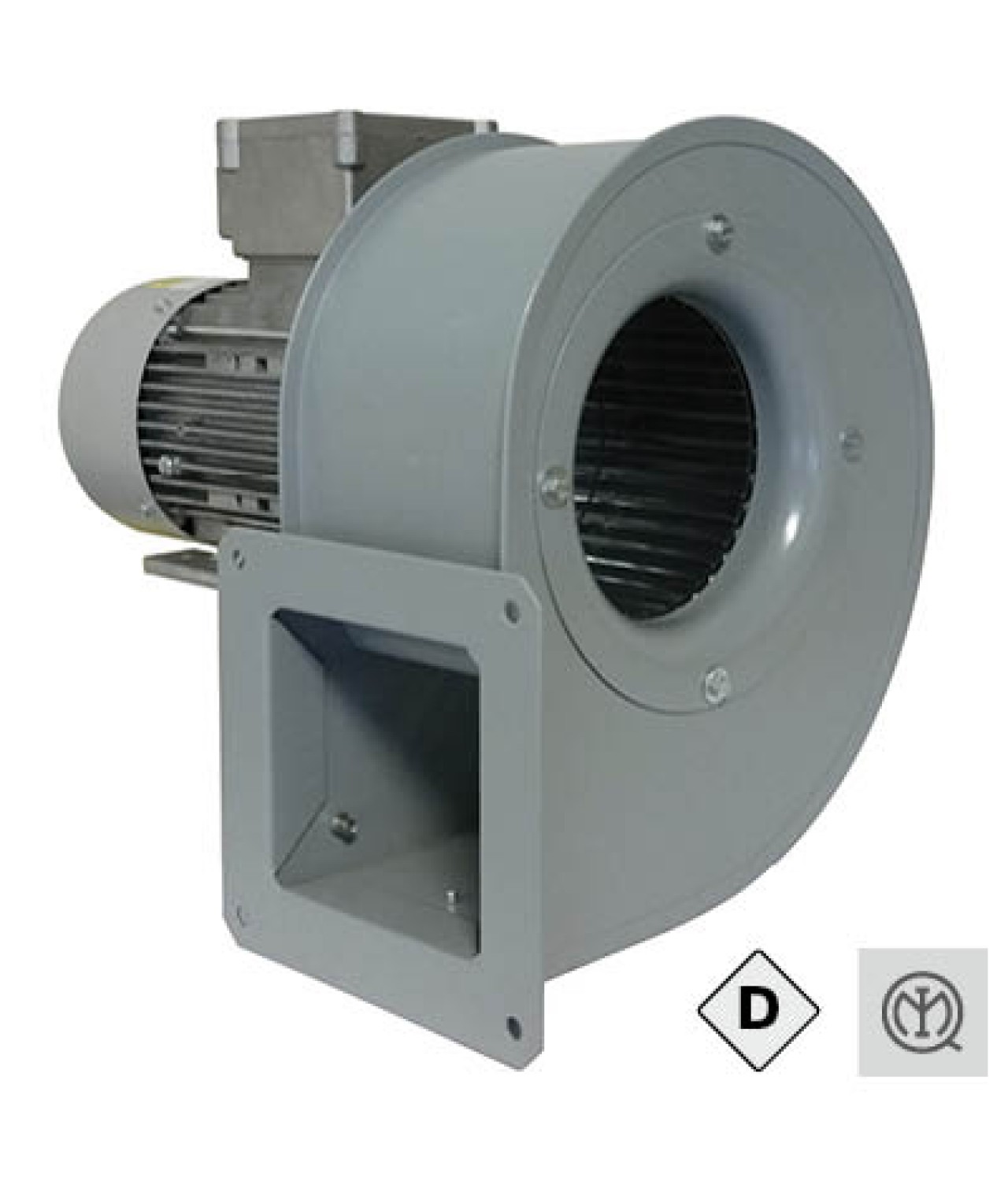

Nedidelio našumo ir aukšto slėgio išcentriniai ventiliatoriai su į priekį nukreipta sparnuote skirti darbui sprogioms dulkėtoms aplinkoms DIC ATEX DUST ≤2400 m³/h

• DIC ATEX DUST išcentriniai sprogimui saugūs ventiliatoriai, skirti naudoti dulkėtoje aplinkoje (zona 21), iki 2400 m³/h

• DIC ATEX DUST serijos išcentriniai ventiliatoriai yra suprojektuoti ir sertifikuoti pagal ATEX direktyvą 2014/34/ES. Šie įrenginiai yra skirti nuolatiniam darbui pramoninėje aplinkoje, kur reikalingas nedidelis oro kiekis esant aukštam slėgiui

• kitos DIC serijos ventiliatorių modifikacijos:

1. DIC - išcentriniai ventiliatoriai skirti transportuoti švarų ir nedulkėtą orą bei dūmus, kurių temperatūra iki +100 °C

2. DIC INOX - išcentriniai ventiliatoriai su nerūdijančio plieno korpusu skirti koroziją sukeliančių dujų ar dūmų, kurių temperatūra iki +80 °C, transportavimui

3. DIC AT - išcentriniai ventiliatoriai skirti švaraus oro ar dūmų, kurių temperatūra iki +150 °C, transportavimui

4. DIC INOX / AT - išcentriniai ventiliatoriai su nerūdijančio plieno korpusu skirti koroziją sukeliančių dujų ar dūmų, kurių temperatūra iki +150 °C tik pagal specialų užsakymą, derinama atskirai

5. DIC INOX ATEX - sprogimui saugūs išcentriniai ventiliatoriai su nerūdijančio plieno korpusu skirti koroziją sukeliančių dujų ar dūmų, kurių temperatūra iki +40 °C, transportavimui

• korpuso padėtys (užsakant su RD padėties korpusu kaina gali keistis):

PASKIRTIS IR SERTIFIKAVIMAS

• Zona 21: Ventiliatoriai specialiai sukurti naudojimui aplinkose, kuriose būtina užtikrinti aukštą saugos faktorių nuo galimų sprogimų dėl degių dulkių (II2D)
• sertifikavimas: Atitinka standartus EN 14986:2017, EN 1127-1, EN ISO 80079-36 ir EN ISO 80079-37. Sertifikavimo žymėjimas: II2D Ex h IIIB T135°C Db
• tipo tyrimo sertifikatas: IMQ 10 ATEX 018 X
• papildomos versijos: Pagal specialų užsakymą galimos 60 Hz versijos bei T5 ir T6 temperatūros klasės

TECHNINIS APRAŠYMAS

• panaudojimas: Skirti transportuoti švarų orą, kurio temperatūra svyruoja nuo -20°C iki +60°C (pagal specialų užsakymą galima versija darbui nuo -40°C iki +60°C)
• parametrai: Oro srautas nuo 300 iki 2400 m³/h, statinis slėgis iki 1200 Pa. Diametrai nuo 100 iki 180 mm

KONSTRUKCIJA

• spiralinis korpusas pagamintas iš milteliniu būdu dažyto plieno lakštų
• vieno įsiurbimo, su į priekį lenktomis mentėmis (sirocco tipo), pagaminta iš cinkuoto plieno
• korpusas yra lengvai orientuojamas kas 45 laipsnių kampu (įskaitant 180° ir 225° padėtis), standartinė padėtis LG 270

VARIKLIS

• sprogimui atsparus asinhroninis trifazis arba vienfazis variklis, IP66 apsaugos klasės, F izoliacijos klasės
• variklis aprūpintas PTC termistoriais (pagal DIN 44081, DIN 44082, IEC 60034-11-2) apsaugai nuo perkaitimo
• trifazės versijos yra tinkamos greičio reguliavimui naudojant dažnio keitiklį
• variklis yra visiškai atskirtas nuo transportuojamo oro srauto

PRIVALUMAI

• specialiai pritaikytas dulkėtai pramoninei aplinkai (II2D)
• idealiai tinka sistemoms, kuriose reikalingas aukštas statinis slėgis ribotoje erdvėje

PRIEDAI

• oro paėmimo ir išmetimo angos apsauginės grotelės gaminamos pagal UNI 12499 taisykles ir apsaugotos nuo atmosferos veiksnių

(detalius matmenis ir parametrus žiūrėkite gamintojo kataloginiame puslapyje)

Išmetimo (OUT)	Paėmimo (IN)

• plieninė variklio atrama iš plieno lakšto, nudažyta epoksidine derva

(detalius matmenis ir parametrus žiūrėkite gamintojo kataloginiame puslapyje)

• oro išmetimo jungtis iš stačiakampės į apvalią

(detalius matmenis ir parametrus žiūrėkite gamintojo kataloginiame puslapyje)

• prie oro paėmimo angos montuojamas apvalus adapteris įeina į komplektą

(detalius matmenis ir parametrus žiūrėkite gamintojo kataloginiame puslapyje)

• dėl greičių reguliatoriaus - išsirinkite modelį kurį norite įsigyti ir susisiekite su mumis - parinksime tinkamiausią
• pagaminta Italijoje
• suteikiama 24 mėn. garantija
