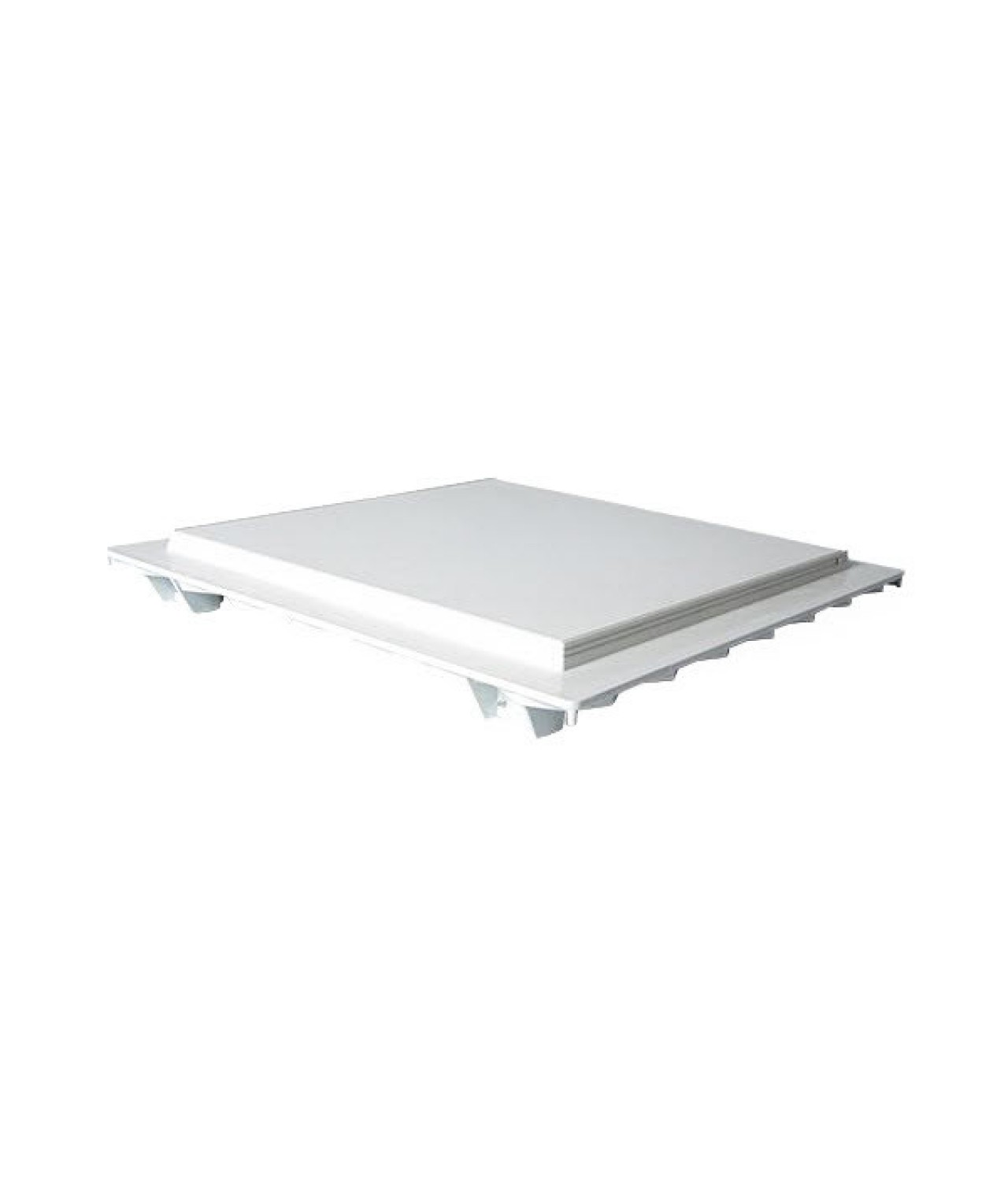

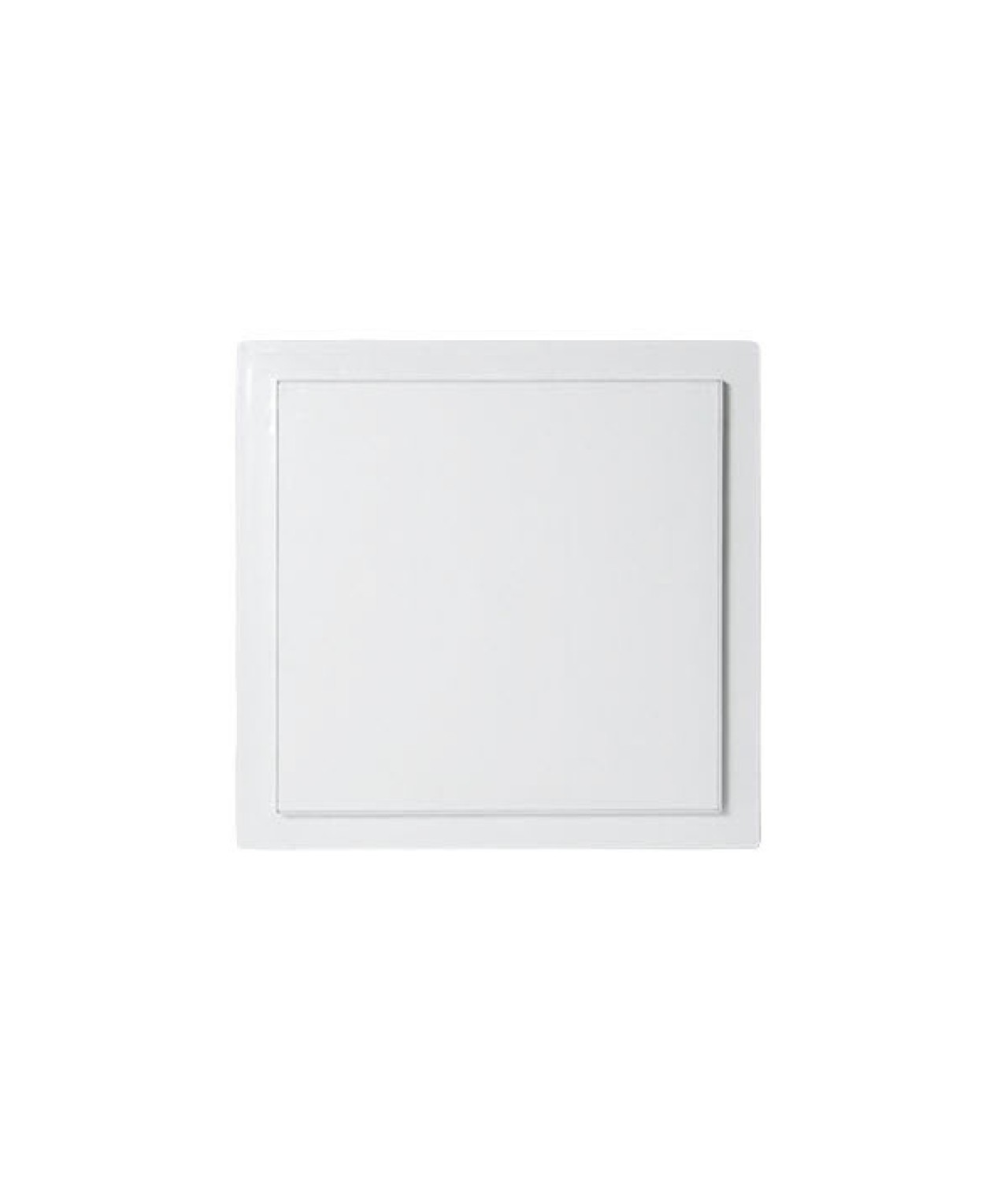

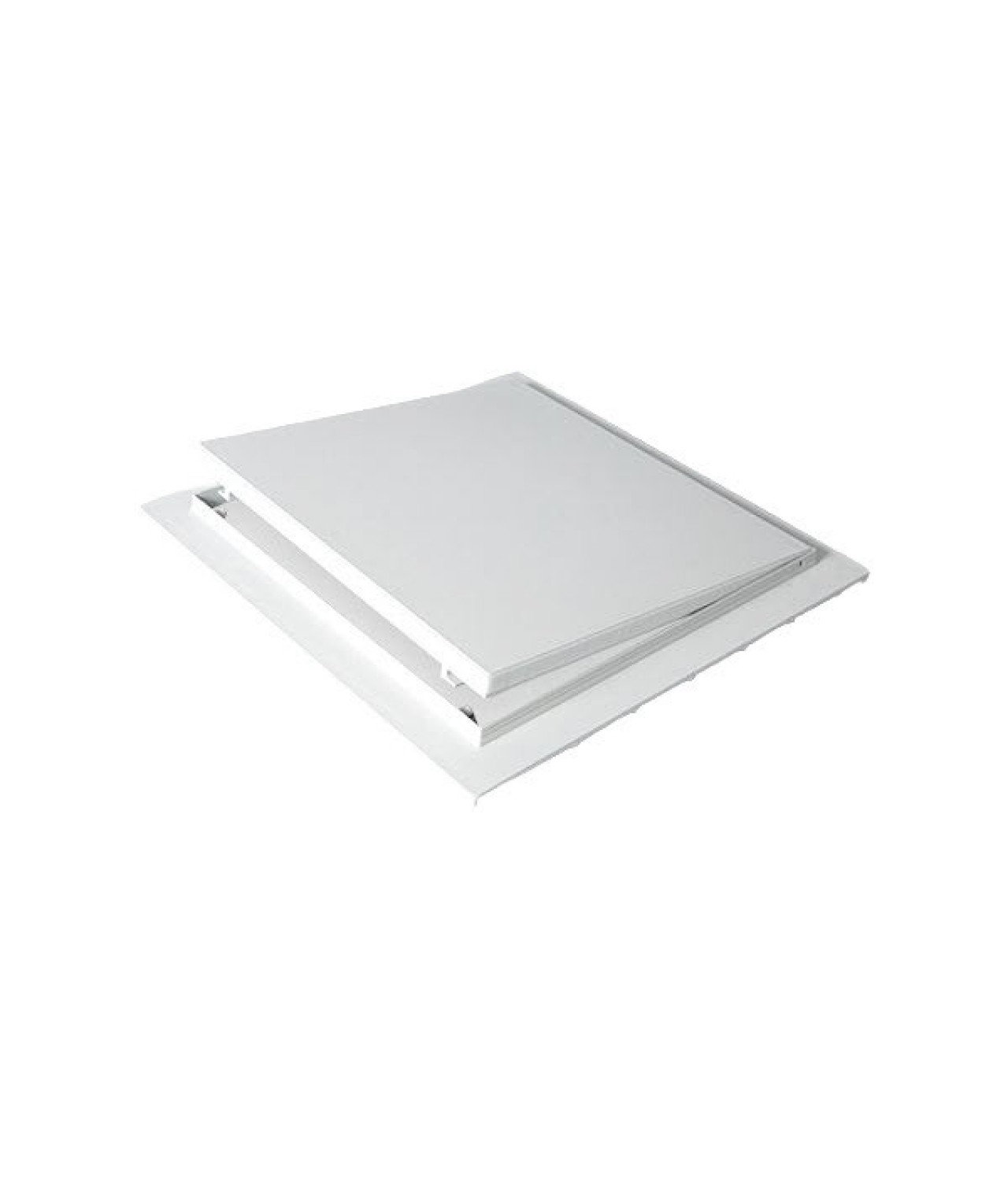

FEROX® TOP LINE – standartinių matmenų revizinės durelės iš ABS plastiko, skirtos 12.5 mm gipso kartono sienoms ir luboms

• FEROX® TOP LINE – standartinių matmenų revizinės durelės, skirtos montuoti 12.53 mm storio gipso kartono sienose ir pakabinamose lubose
• durelių rėmas ir varčia pagaminti iš balto ABS plastiko
• specialios faktūros varčios paviršius pritaikytas dažyti, todėl jo nereikia papildomai glaistyti
• patentuotas SHARK™ rėmo profilis skirtas sujungimui su aplinkine glaistoma apdaila
• nominalus tarpelis tarp rėmo ir varčios – 1.5 mm
• integruotas „click-clack“ mechanizmas leidžia atidaryti ir uždaryti dureles paspaudimu
• nereikalinga išorinė rankenėlė
• elastinga tarpinė padeda sumažinti dulkių patekimą pro uždarytų durelių perimetrą
• TOP LINE komplektacijoje yra papildomas apsauginis dangalas nuo dulkių ir keturi jo laikikliai
• komplekte yra spyruoklinis elementas montavimui sienoje
• komplekte yra du durelių fiksavimo elementai montavimui lubose
• komplekte yra GIRAFFA™ apsaugos nuo varčios nukritimo sistema
• montavimo šablonas pateiktas ant pakuotės
• galimi penki standartiniai dydžiai: 200x200, 300x300, 400x400, 500x500 ir 600x600 mm
• vienoje TOP LINE pakuotėje yra 1 vnt. revizinių durelių
• pagal specialų užsakymą galima įsigyti FEROX® MEDIUM LINE ir BULK LINE komplektacijas
• gamintojas – AKIFIX, Italija

FEROX® REVIZINIŲ DURELIŲ PASKIRTIS

FEROX® revizinės durelės skirtos įrengti aptarnavimo angas 13 mm storio gipso kartono sienose ir pakabinamose lubose. Jos suteikia prieigą prie už apdailos esančių inžinerinių komunikacijų, neatliekant sienos ar lubų konstrukcijos ardymo.

Durelės gali būti naudojamos prieigai prie:

• vėdinimo sistemų komponentų
• ortakių jungčių ir reguliavimo elementų
• vandentiekio vamzdynų ir sklendžių
• šildymo sistemų aptarnavimo mazgų
• elektros instaliacijos elementų
• kitų paslėptų techninių sistemų, kurioms reikalinga periodinė priežiūra

ABS PLASTIKO RĖMAS IR VARČIA

FEROX® durelių rėmas ir varčia pagaminti iš balto ABS plastiko. Priklausomai nuo pasirinkto dydžio, durelių svoris yra nuo 0.30 iki 1.70 kg.

Durelės skirtos montuoti tiek vertikaliose gipso kartono sienose, tiek pakabinamose lubose, naudojant atitinkamai montavimo padėčiai numatytus komplektacijos elementus.

DAŽOMA VARČIA

FEROX® varčios paviršius turi specialią faktūrą, pritaikytą dažymui. Prieš dažant varčios nereikia papildomai glaistyti.

Dureles galima nudažyti pasirinkta sienų arba lubų spalva. Dažant būtina išsaugoti tarpą tarp rėmo ir varčios, kad dažai netrukdytų atidarymo mechanizmui.

PATENTUOTAS SHARK™ RĖMO PROFILIS

FEROX® revizinėse durelėse naudojamas patentuotas SHARK™ rėmo profilis. Speciali profilio forma skirta rėmo sujungimui su aplinkine glaistoma apdaila.

„CLICK-CLACK“ ATIDARYMO MECHANIZMAS

FEROX® durelėse integruotas paspaudžiamas „click-clack“ mechanizmas. Durelės atidaromos ir uždaromos paspaudžiant varčią, todėl nereikalinga išorinė rankenėlė.

ELASTINGA NUO DULKIŲ SAUGANTI TARPINĖ

Durelių konstrukcijoje naudojama elastinga tarpinė, padedanti sumažinti dulkių patekimą per uždarytų durelių perimetrą.

Ši tarpinė nereiškia, kad gaminiui suteikta konkreti IP apsaugos ar atsparumo vandeniui klasė.

FEROX® TOP LINE KOMPLEKTACIJA

FEROX® TOP LINE pakuotėje yra 1 vnt. revizinių durelių.

TOP LINE komplektą sudaro:

• ABS plastiko rėmas su patentuotu SHARK™ profiliu
• ABS plastiko varčia
• integruotas „click-clack“ atidarymo ir uždarymo mechanizmas
• elastinga nuo dulkių sauganti tarpinė
• papildomas apsauginis dangalas nuo dulkių – 1 vnt.
• apsauginio dangalo laikikliai – 4 vnt.
• spyruoklinis elementas montavimui sienoje – 1 vnt.
• durelių fiksavimo elementai montavimui lubose – 2 vnt.
• GIRAFFA™ apsaugos nuo varčios nukritimo sistema
• ant pakuotės pateiktas montavimo šablonas

FEROX® MEDIUM LINE – PAGAL SPECIALŲ UŽSAKYMĄ

FEROX® MEDIUM LINE tiekiama pakuotėmis po 2 vnt.

Šioje komplektacijoje yra du durelių fiksavimo elementai montavimui lubose ir GIRAFFA™ apsaugos nuo varčios nukritimo sistema.

MEDIUM LINE komplektacijoje nėra šių TOP LINE priedų:

• papildomo apsauginio dangalo nuo dulkių
• keturių apsauginio dangalo laikiklių
• spyruoklinio elemento montavimui sienoje

FEROX® BULK LINE – PAGAL SPECIALŲ UŽSAKYMĄ

FEROX® BULK LINE skirta tiekimui didesnėmis pakuotėmis. Šioje komplektacijoje yra du durelių fiksavimo elementai montavimui lubose ir GIRAFFA™ apsaugos nuo varčios nukritimo sistema.

BULK LINE komplektacijoje nėra šių TOP LINE priedų:

• papildomo apsauginio dangalo nuo dulkių
• keturių apsauginio dangalo laikiklių
• spyruoklinio elemento montavimui sienoje

BULK LINE pakuočių kiekiai:

• 200x200 mm – 20 vnt.
• 300x300 mm – 14 vnt.
• 400x400 mm – 14 vnt.
• 500x500 mm – 10 vnt.
• 600x600 mm – 10 vnt.

Dėl MEDIUM LINE ir BULK LINE užsakymo sąlygų bei pristatymo terminų prašome susisiekti su www.el-vent.com.

FEROX® REVIZINIŲ DURELIŲ MONTAVIMAS

FEROX® revizinės durelės skirtos montuoti 13 mm storio gipso kartono sienose ir pakabinamose lubose.

Prieš montuojant būtina patikrinti pasirinkto modelio matmenis ir vadovautis gamintojo montavimo nurodymais. Nominalūs durelių matmenys nebūtinai sutampa su gipso kartone išpjaunamos angos matmenimis.

MONTAVIMO EIGA

1. patikrinkite pasirinkto FEROX® modelio matmenis ir paruoškite montavimo angą pagal gamintojo šabloną
2. įstatykite durelių rėmą į paruoštą angą ir patikrinkite jo padėtį sienos arba lubų plokštumos atžvilgiu
3. patikrinkite rėmo geometriją ir įsitikinkite, kad varčia gali laisvai atsidaryti bei užsidaryti
4. pritvirtinkite rėmą vadovaudamiesi gamintojo nurodymais ir naudodami montavimo vietai tinkamas medžiagas
5. apdailinkite rėmo perimetrą, atsižvelgdami į patentuoto SHARK™ profilio konstrukciją
6. nudažykite varčios paviršių pasirinkta sienų arba lubų spalva, neužpildydami tarpo tarp rėmo ir varčios
7. montuodami dureles lubose, naudokite komplekte esančius fiksavimo elementus ir GIRAFFA™ apsaugos nuo varčios nukritimo sistemą
8. baigę montavimo ir apdailos darbus, patikrinkite „click-clack“ mechanizmo veikimą

TOP LINE MONTAVIMO PRIEDAI

FEROX® TOP LINE komplektacijoje yra papildomi montavimo ir apsaugos elementai:

• apsauginis dangalas nuo dulkių – 1 vnt.
• apsauginio dangalo laikikliai – 4 vnt.
• spyruoklinis elementas montavimui sienoje – 1 vnt.
• durelių fiksavimo elementai montavimui lubose – 2 vnt.
• GIRAFFA™ apsaugos nuo varčios nukritimo sistema
• montavimo šablonas ant pakuotės

Prieš išpjaudami angą ir tvirtindami rėmą, patikrinkite konkretaus modelio gamintojo montavimo instrukciją.
