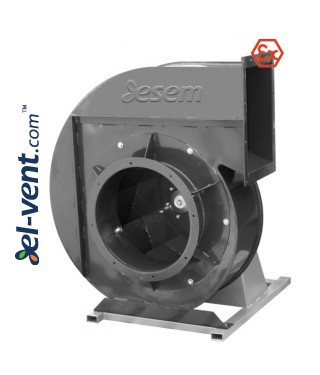

Взрывозащищенные центробежные вентиляторы IVWPE EX ≤22500 м³/ч
Взрывозащищенные центробежные вентиляторы IVWPE EX ≤22500 м³/ч

В ЕС доставка 30 дней, другие страны +7 дней.

Задайте вопрос по этому товару

Задайте вопрос по этому товару

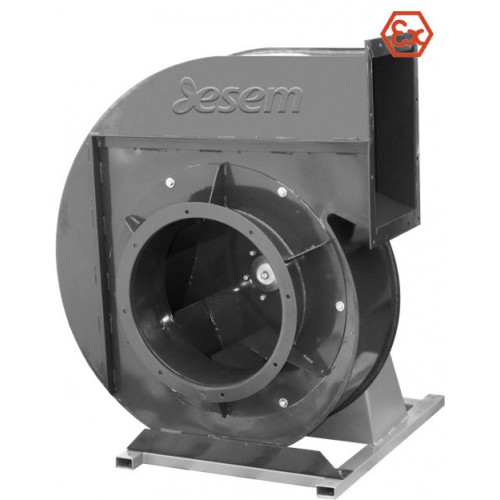

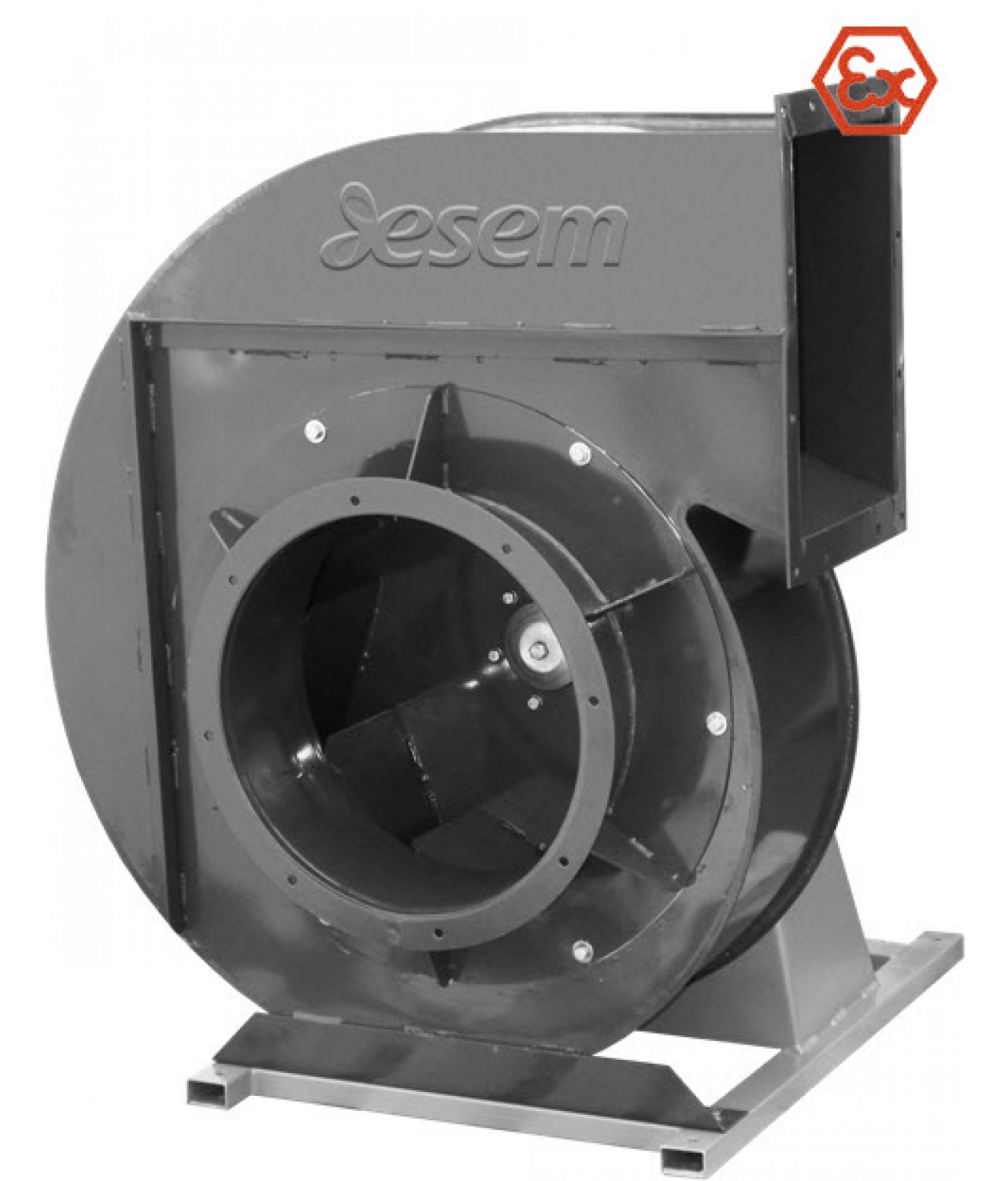

Взрывозащищенные центробежные вентиляторы IVWPE EX ≤22500 м³/ч

  • IVWPE EX - взрывозащищенные центробежные вентиляторы предназначены для прямого выдувания воздуха, пара или газа через сложные системы вентиляции из коммерческих, промышленных и других помещений, где существует высокий риск взрыва из-за взрывоопасного или легковоспламеняющегося газа
  • соответствует директиве ATEX
  • IVWPE 2G - вентиляторы, предназначенные для работы в зонах взрыва газа Z1 (1) и Z2 (2), обозначены следующими символами:
  • температурный класс: от T1 до T3 (специальный заказ T4)
  • группа взрыва: II (подгруппы IIA и IIB)
  • вентиляторы не приспособлены для управления скоростью
  • максимальная температура окружающей среды 40 °C
  • IVWPE 3G / 3D - вентиляторы, предназначенные для работы в зонах взрыва газа и пыли Z2 (2) и Z22 (22), обозначены следующими символами:
  •

  • температурный класс: от T1 до T3
  • максимальная температура поверхности пыли до 120 °C
  • максимальная температура окружающей среды 40 °C
  • группа взрыва газа: IIA и IIB
  • группа взрыва пыли: IIIB
  • вентиляторы приспособлены для управления скоростью
  • чтобы обеспечить надлежащую защиту двигателя во время управления датчики температуры (3xPTC 155C), установленные на двигателе вентилятора, должны быть подключены к сертифицированному ЕС реле
  • взрывозащищенные вентиляторы для зоны Z1 (1) с частотным регулятором скорости можно заказать по запросу
  • корпус вентилятора из нержавеющей стали марки 1.4301 с антистатическим покрытием
  • центробежная крыльчатка из нержавеющей стали марки 1.4301 с антистатическим покрытием
  • все модели с трехфазными взрывозащищенными электродвигателями
  • изготовлено в соответствии с Директивой 8/37/EC - Безопасность машин, Директива 94/9/EC (ATEX) - Оборудование и защитные системы в потенциально взрывоопасных средах
  • маркировка зон:
  • Z1 - зона, в которой при нормальных условиях использования может образовываться смесь пара или газа
  • Z2 - зона с низкой вероятностью взрывоопасной газовой смеси, взрывоопасная смесь может присутствовать только в течение короткого времени
  • Z22 - зона с низкой вероятностью образования взрывоопасной пылевой смеси, т.е. переходный процесс, например, во время отказа
  • 12 месяцев гарантии

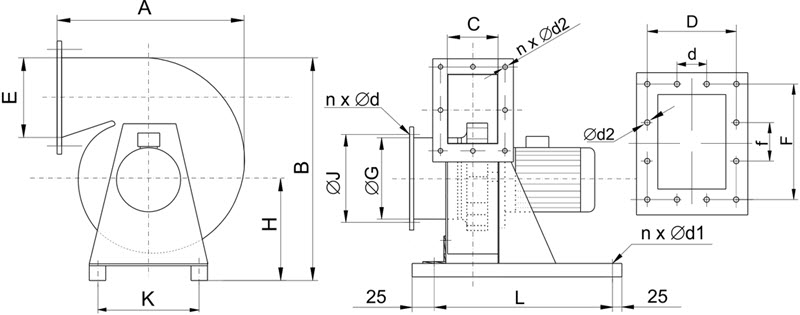

Код IVWPE EX
A
B
C
D
E
F G J K L g f H nxØd2 nxØd nxØd1
14 284 300 125 149 125 149 140 165 180 185 - - 155 4x7 4x7 2x7
16 350 390 125 149 180 204 160 185 200 185 - 140 185 8x7 4x7 2x7
18 425 465 140 164 180 204 182 205 250 330 - 140 240 8x7 4x7 2x10
20 525 590 160 192 250 282 200 225 350 400 - 140 290 8x10 4x9.5 2x12
25M-D 653 726 200 232 315 347 250 275 400 475 140 140 345 12x10 4x9.5 2x12
25S 815 942 315 347 355 387 250 275 550 650 140 140 420 12x10 4x9.5 2x14
31 750 840 250 282 315 347 315 352 450 550 140 140 380 12x10 8x9.5 2x12
35 815 942 315 347 355 387 355 392 550 700 140 140 420 12x10 8x9.5 2x12
40M 860 990 250 282 400 432 400 438 550 700 140 140 440 12x10 8x9.5 2x12
40S-D 990 1140 400 432 450 482 400 438 650 900 140 140 500 12x10 8x9.5 2x14
45 1170 1340 400 432 560 592 450 488 750 950 140 140 590 16x10 8x9.5 2x14



Код
IVWPE EX
Фазы
Напряжение, В при 50 Гц
Производительность, м³/ч
Давление, Па
Мощность, Вт
Обороты, мин-1 Вес, кг
14 III 400 740 360 120 2800 15
14 3G/3D III 400 740 360 120 2800 15
16 III 400 900 400 180 2800 18
16 3G/3D III 400 900 400 180 2800 18
18M III 400 810 160 120 1400 19
18M 3G/3D III 400 810 160 120 1400 19
18D III 400 1520 720 250 2800 19
18D 3G/3D III 400 1520 720 250 2800 19
20M III 400 2200 280 250 1500 33
20M 3G/3D III 400 2200 280 250 1400 33
20D III 400 4050 1100 1500 2800 43
20D 3G/3D III 400 4050 1100 1500 2800 43
25S III 400 5700 880 1100 1400 57
25S 3G/3D III 400 5700 880 1100 1400 57
25M III 400 3250 400 370 1500 57
25M 3G/3D III 400 3250 400 370 1400 57
31M III 400 4500 620 750 1500 64
31M 3G/3D III 400 4500 620 750 1400 64
31D III 400 9400 2280 5500 2800 113
31D 3G/3D III 400 9400 2280 5500 2800 113
35M III 400 7500 780 1500 1400 79
35M 3G/3D III 400 7500 780 1500 1400 79
35D III 400 16000 2700 7500 2800 135
35D 3G/3D III 400 16000 2700 7500 2800 135
40S III 400 11200 700 1500 900 123
40S 3G/3D III 400 11200 700 1500 900 123
40M III 400 7900 1300 3000 1400 105
40M 3G/3D III 400 7900 1300 3000 1400 105
40D III 400 16000 1400 4000 1400 123
40D 3G/3D III 400 16000 1400 4000 1400 123
45M III 400 17800 800 2200 900 141
45M 3G/3D III 400 17800 800 2200 900 141
45D III 400 22500 1800 7500 1400 216
45D 3G/3D III 400 22500 1800 7500 1400 216

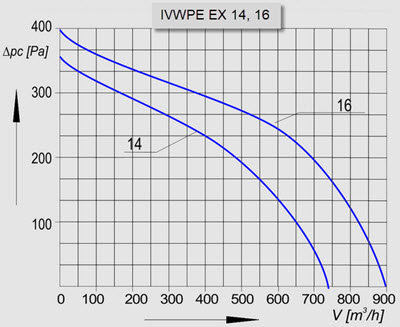

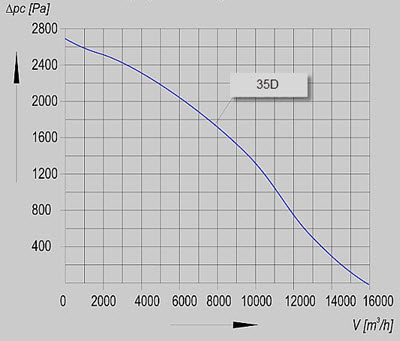

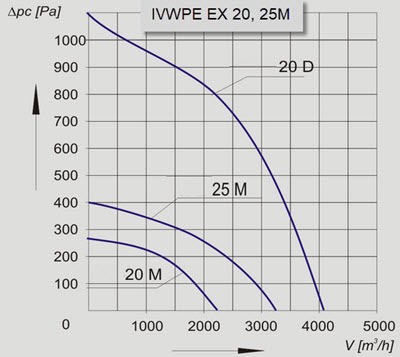

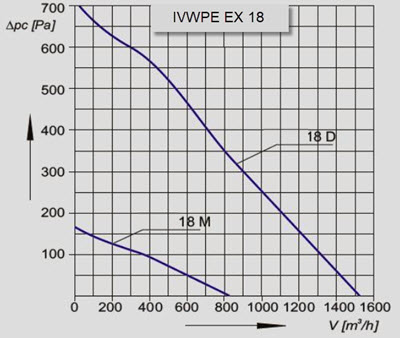

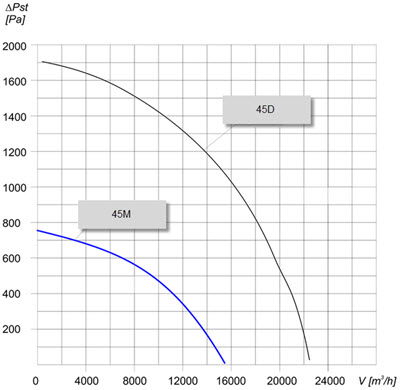

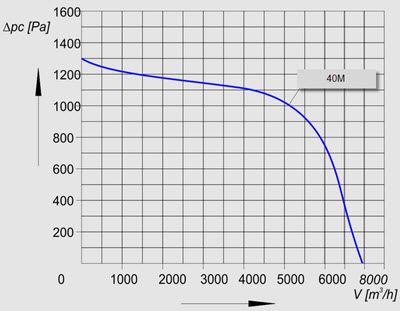

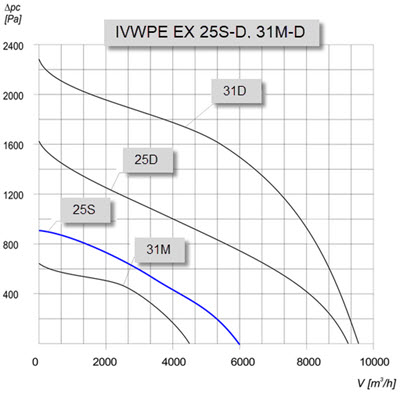

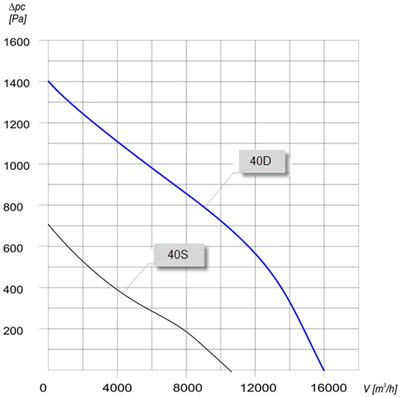

Графики потерь давления
