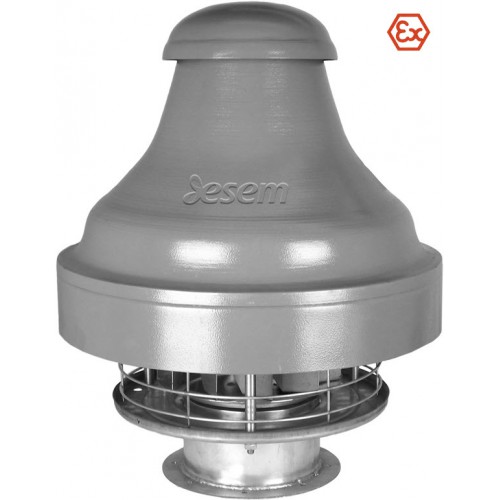

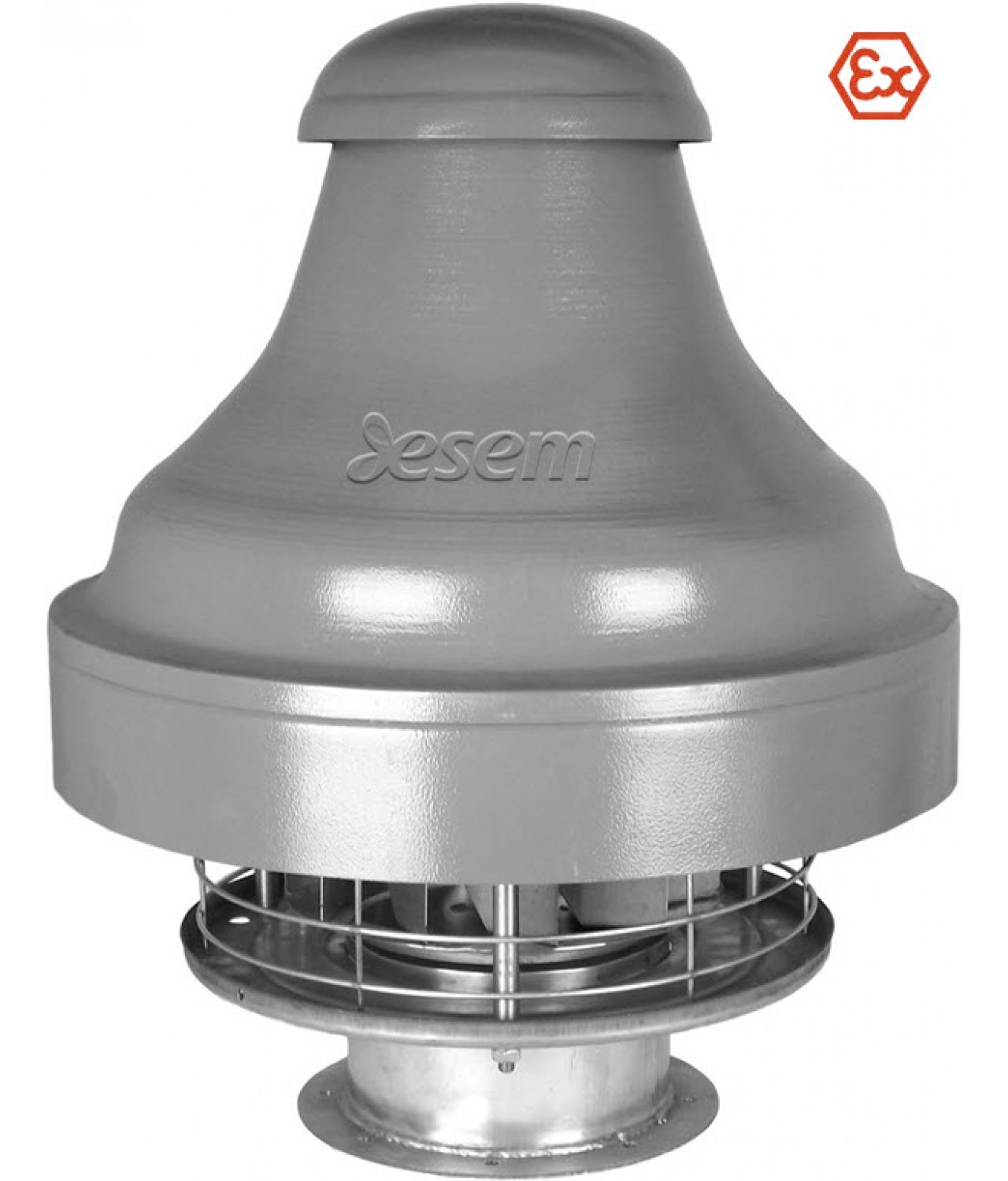

Взрывозащищенные крышные вентиляторы SVWDP EX ≤16400 м³/ч

  • SVWDP EX - 140-400 мм взрывозащищенные крышные вентиляторы предназначенные для непрерывной работы в тяжелых условиях, выдувания воздуха, пара или газа из коммерческих, промышленных и других помещений, где существует высокий риск взрыва из-за взрывоопасного или легковоспламеняющегося газа
  • благодаря центробежной крыльчатке создает высокое давление и выдувает очень большое количество воздуха
  • высокопроизводительная самоочищающая крыльчатка с назад загнутыми лопатками
  • соответствует директиве ATEX
  • SVWDP EX 2G - вентиляторы, предназначенные для работы в зонах взрыва газа Z1 (1) и Z2 (2), обозначены следующими символами:
  • температурный класс: от T1 до T3 (специальный заказ T4)
  • группа взрыва: II (подгруппы IIA и IIB)
  • вентиляторы не приспособлены для управления скоростью
  • максимальная температура окружающей среды 40 °C
  • SVWDP EX 3G / 3D - вентиляторы, предназначенные для работы в зонах взрыва газа и пыли Z2 (2) и Z22 (22), обозначены следующими символами:
  •

  • температурный класс: от T1 до T3
  • максимальная температура поверхности пыли до 120 °C
  • максимальная температура окружающей среды 40 °C
  • группа взрыва газа: IIA и IIB
  • группа взрыва пыли: IIIB
  • вентиляторы приспособлены для управления скоростью
  • чтобы обеспечить надлежащую защиту двигателя во время управления датчики температуры (3xPTC 155C), установленные на двигателе вентилятора, должны быть подключены к сертифицированному ЕС реле
  • взрывозащищенные вентиляторы для зоны Z1 (1) с частотным регулятором скорости можно заказать по запросу
  • корпус вентилятора изготовлен из нержавеющей стали
  • центробежная крыльчатка из нержавеющей стали, покрытая антистатической краской
  • крышка выпускного отверстия из стали с порошковым покрытием
  • все модели с трехфазными взрывозащищенными электродвигателями, класс защиты IP55
  • изготовлено в соответствии с Директивой 8/37/EC - Безопасность машин, Директива 94/9/EC (ATEX) - Оборудование и защитные системы в потенциально взрывоопасных средах
  • маркировка зон:
  • Z1 - зона, в которой при нормальных условиях использования может образовываться смесь пара или газа
  • Z2 - зона с низкой вероятностью взрывоопасной газовой смеси, взрывоопасная смесь может присутствовать только в течение короткого времени
  • Z22 - зона с низкой вероятностью образования взрывоопасной пылевой смеси, т.е. переходный процесс, например, во время отказа
  • 12 месяцев гарантии

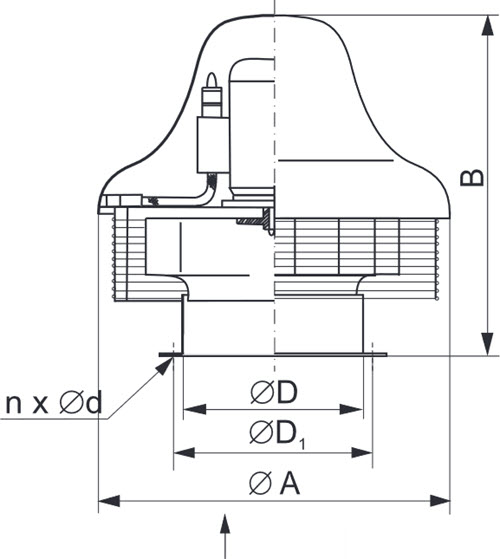

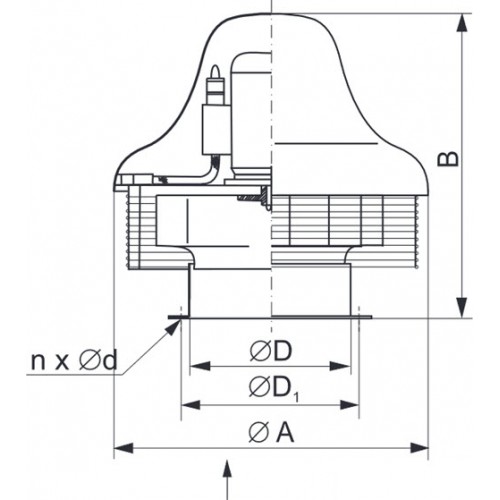

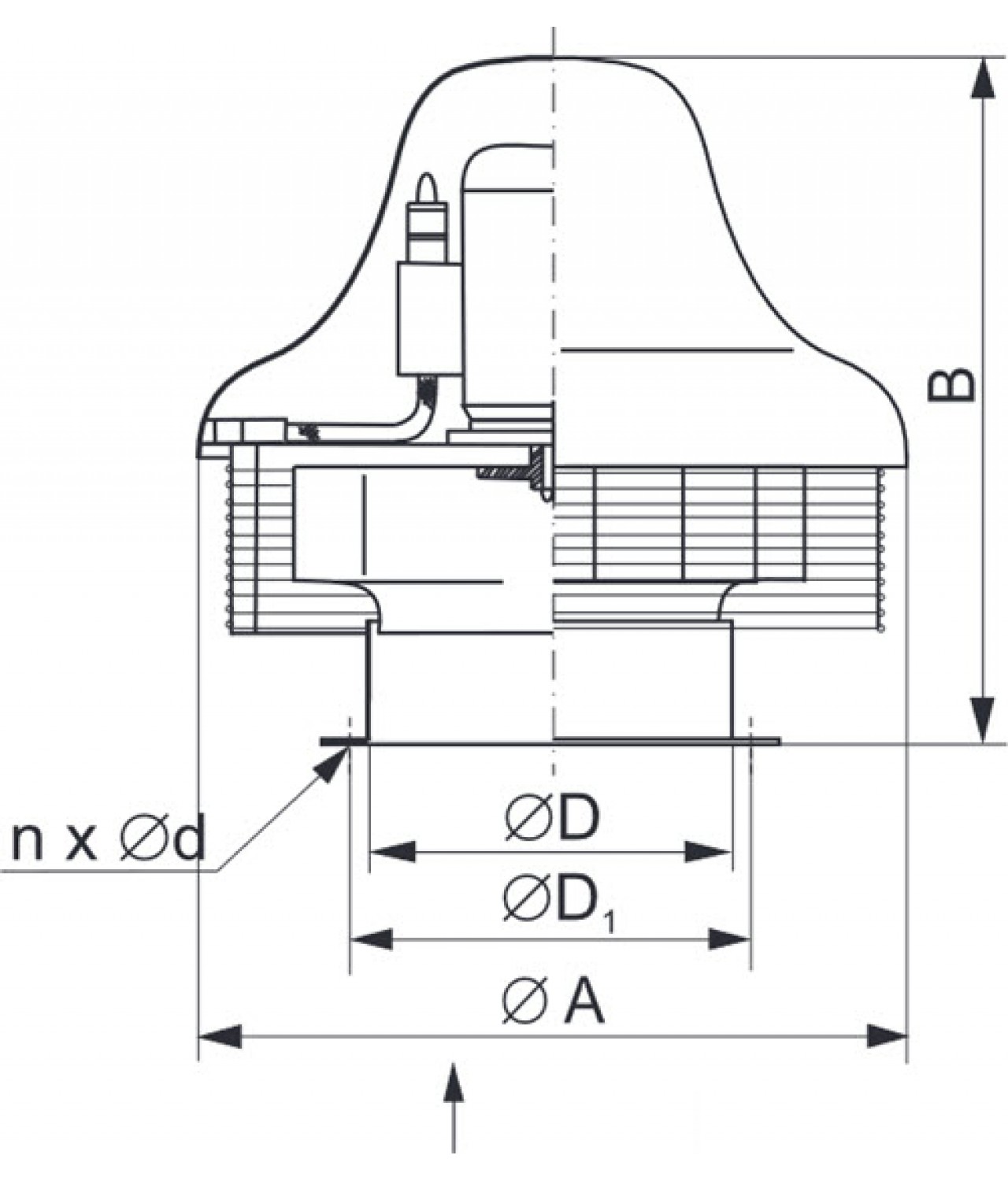

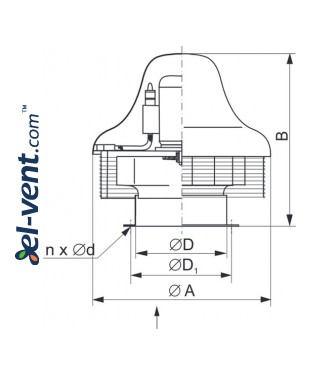

Код
SVWDP EX
Ø D
Ø D1 Ø A B
nxØd
14 140 165 440 540 4x7
16 160 185 440 540 4x7
18 180 205 440 540 4x7
20 200 225 630 620 4x9.5
25 250 275 630 650 4x9.5
25S 250 275 730 850 4x9.5
31 315 352 730 800 8x9.5
35 355 392 730 850 8x9.5
40 400 446 1000 850 8x9.5



Код
SVWDP EX
Фазы
Напряжение, В при 50 Гц
Производ, м³/ч
Давление, Па
Мощность, Вт Ток, A 3x400 В 2G 2G Ток, A 3x400 В 3G/3D Уровень шума, дБ(A) Обороты, мин-1 Вес, кг
14/3F III 400 700 200 120 0.47 0.4 70 2800 16
16/3F III 400 1240 250 180 0.5 0.54 72 2800 14
18M/3F III 400 810 120 120 0.5 0.55 61 1500 15
18D/3F III 400 1520 327 250 0.7 0.74 70 2800 16
20M/3F III 400 1500 200 250 0.8 0.78 64 1400 27
20D/3F III 400 3900 480 1500 3.5 3.1 82 2800 43
25M/3F III 400 2890 282 370 1.3 1.1 65 1400 24
25S/3F III 400 5200 345 1100 2.7 2.7 78 1400 51
25D/3F III 400 9300 1050 2200 4.7 4.55 84 2800 60
31M/3F III 400 4900 430 750 2.1 1.85 72 1500 44
31D/3F III 400 9400 1600 550 10.4 10.5 84 2800 105
35M/3F III 400 8280 555 1100 3.7 2.7 72 1400 59
35D/3F III 400 16000 1439 7500 14.3 14.5 99 2800 110
40M/3F III 400 7500 960 3000 6.9 6.5 82 1400 80
40S/3F III 400 11050 365 1500 4.1 3.95 79 900 94
40D/3F III 400 16400 480 4000 8.3 8.6 85 1400 100

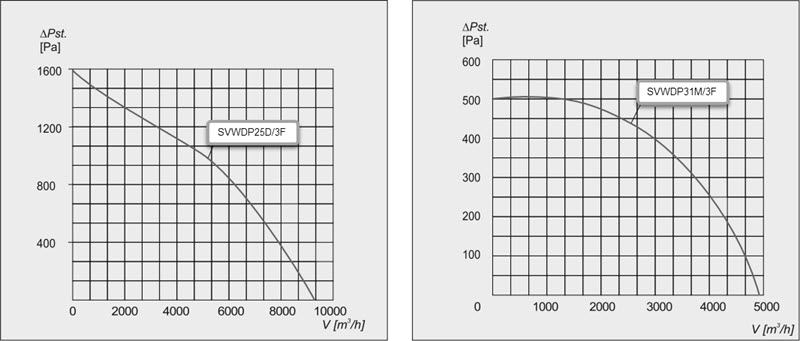

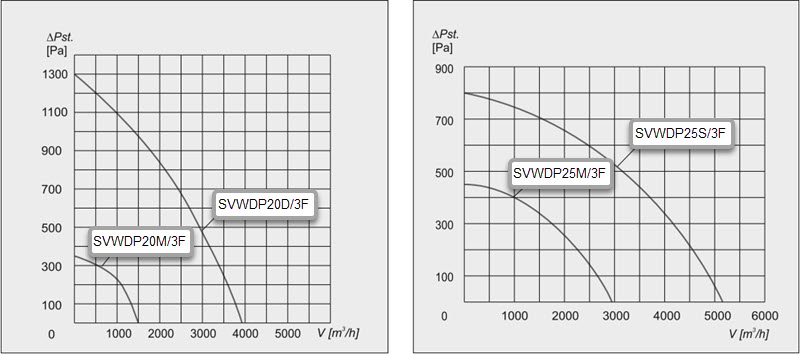

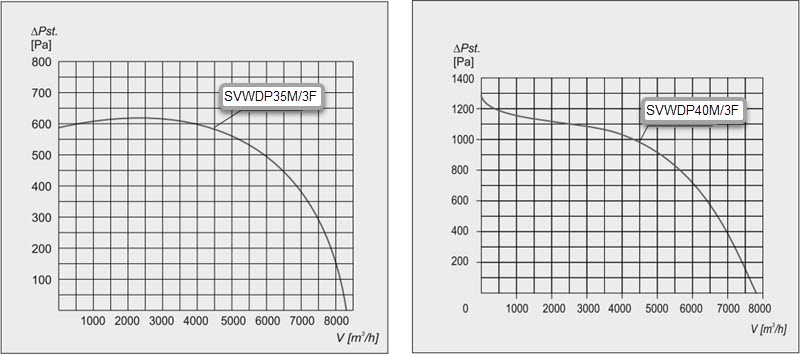

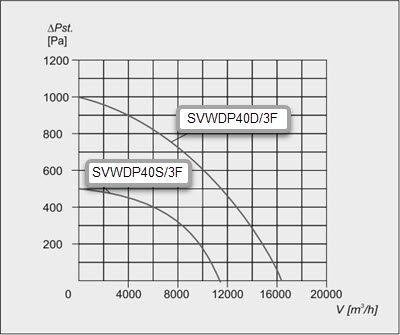

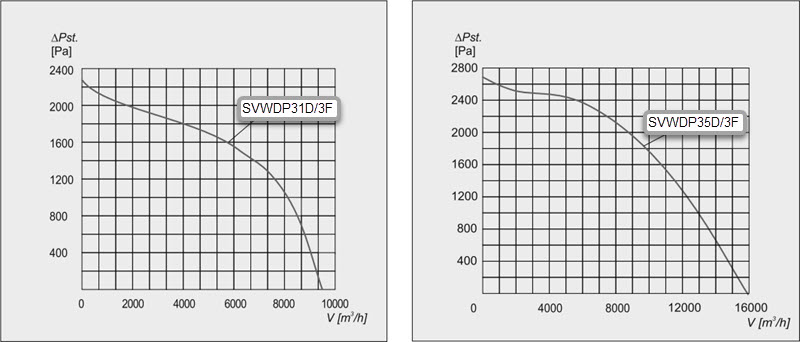

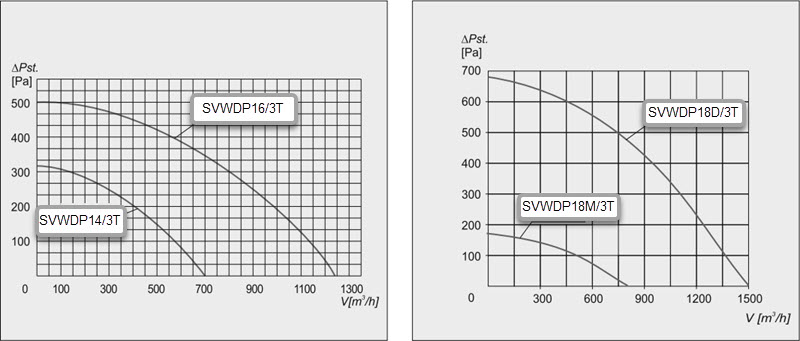

Графики потерь давления
