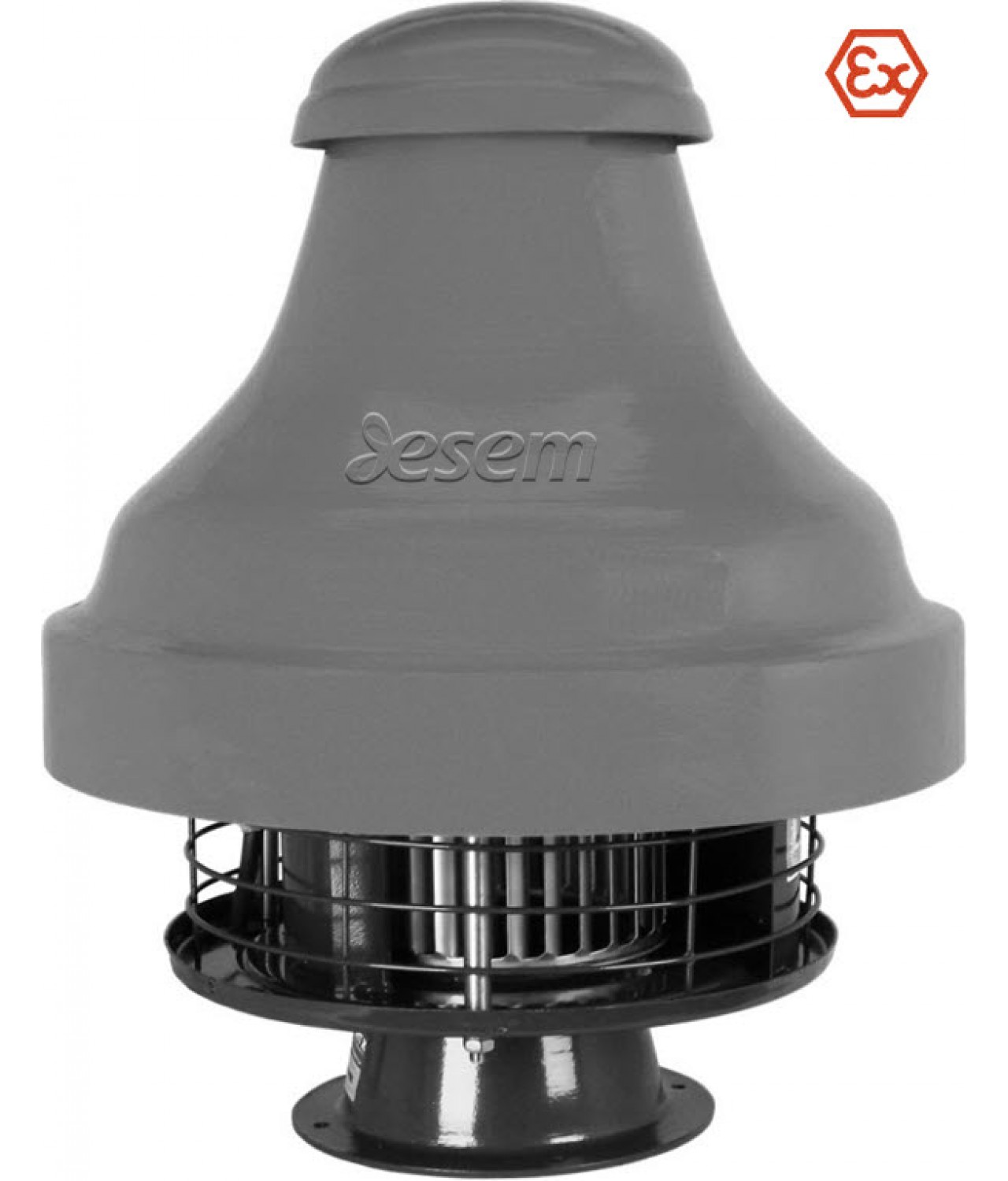

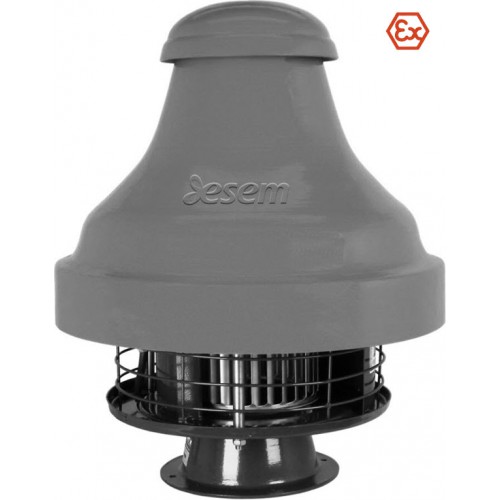

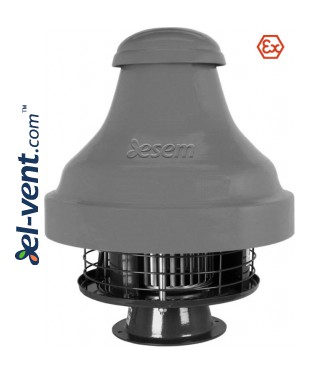

Взрывозащищенные крышные вентиляторы SVWDB EX ≤7000 м³/ч

  • SVWDB EX - взрывозащищенные крышные вентиляторы предназначенные для непрерывной работы в тяжелых условиях, выдувания воздуха, пара или газа из коммерческих, промышленных и других помещений, где существует высокий риск взрыва из-за взрывоопасного или легковоспламеняющегося газа
  • благодаря центробежной крыльчатке создает высокое давление и выдувает очень большое количество воздуха
  • высокопроизводительная самоочищающая крыльчатка с назад загнутыми лопатками
  • соответствует директиве ATEX
  • SVWDB EX 2G - вентиляторы, предназначенные для работы в зонах взрыва газа Z1 (1) и Z2 (2), обозначены следующими символами:
  • температурный класс: от T1 до T3 (специальный заказ T4)
  • группа взрыва: II (подгруппы IIA и IIB)
  • вентиляторы не приспособлены для управления скоростью
  • максимальная температура окружающей среды 40 °C
  • SVWDB EX 3G / 3D - вентиляторы, предназначенные для работы в зонах взрыва газа и пыли Z2 (2) и Z22 (22), обозначены следующими символами:
  •

  • температурный класс: от T1 до T3
  • максимальная температура поверхности пыли до 120 °C
  • максимальная температура окружающей среды 40 °C
  • группа взрыва газа: IIA и IIB
  • группа взрыва пыли: IIIB
  • вентиляторы приспособлены для управления скоростью
  • чтобы обеспечить надлежащую защиту двигателя во время управления датчики температуры (3xPTC 155C), установленные на двигателе вентилятора, должны быть подключены к сертифицированному ЕС реле
  • взрывозащищенные вентиляторы для зоны Z1 (1) с частотным регулятором скорости можно заказать по запросу
  • корпус вентилятора изготовлен из нержавеющей стали
  • центробежная крыльчатка из нержавеющей стали
  • крышка выпускного отверстия из стали с порошковым покрытием
  • все модели с трехфазными взрывозащищенными электродвигателями, класс защиты IP55
  • изготовлено в соответствии с Директивой 8/37/EC - Безопасность машин, Директива 94/9/EC (ATEX) - Оборудование и защитные системы в потенциально взрывоопасных средах
  • маркировка зон:
  • Z1 - зона, в которой при нормальных условиях использования может образовываться смесь пара или газа
  • Z2 - зона с низкой вероятностью взрывоопасной газовой смеси, взрывоопасная смесь может присутствовать только в течение короткого времени
  • Z22 - зона с низкой вероятностью образования взрывоопасной пылевой смеси, т.е. переходный процесс, например, во время отказа
  • 12 месяцев гарантии

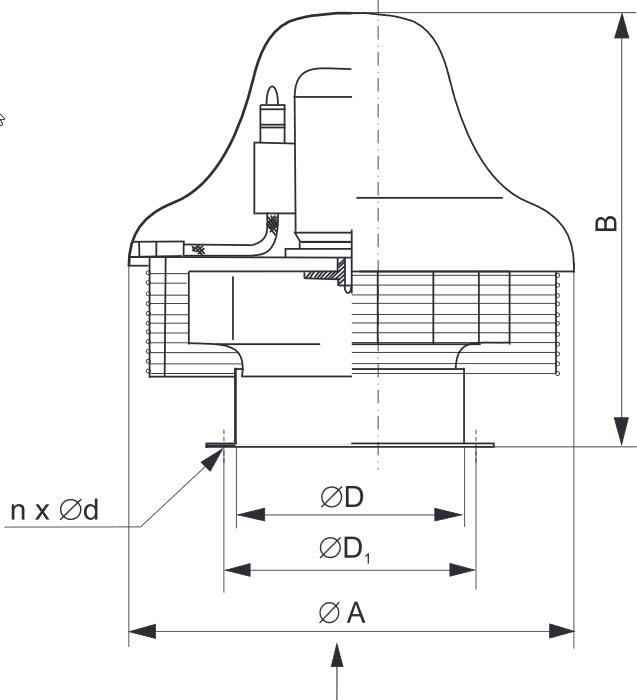

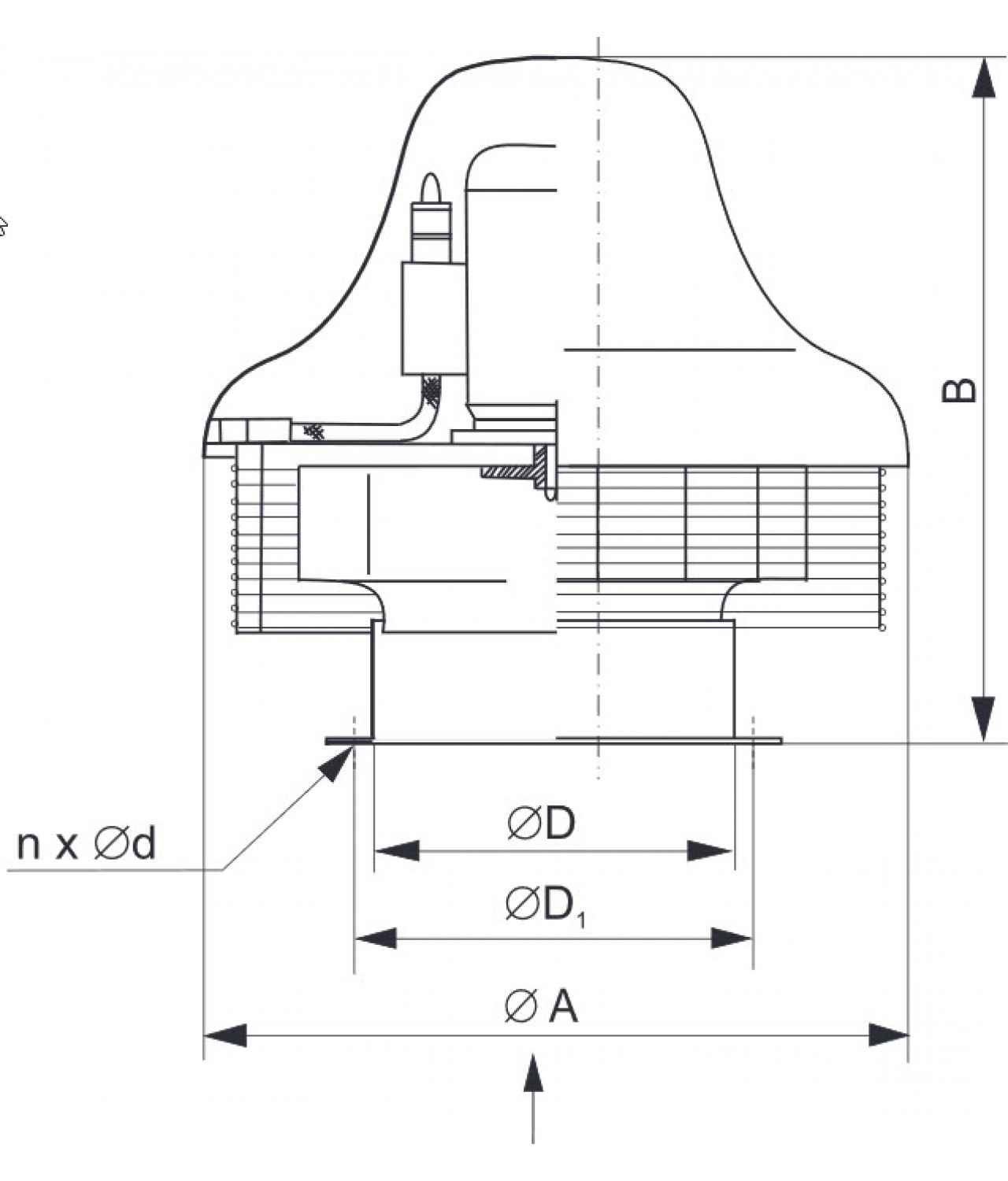

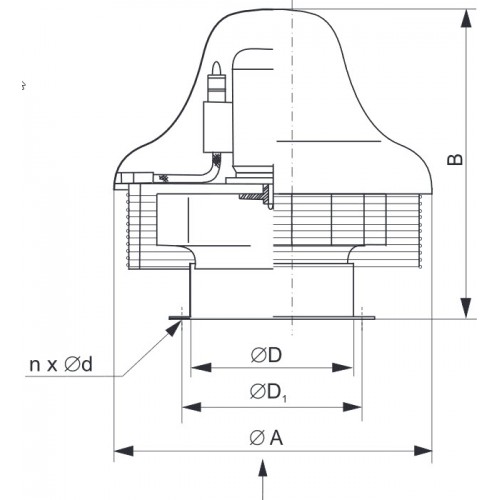

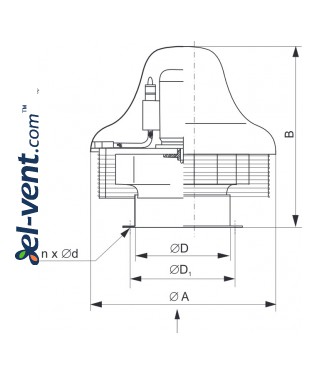

Код
SVWDB EX
Ø D
Ø D1 Ø A B
nxØd
160 160 185 440 450 4x7
200 200 225 630 580 4x9.5
250 250 275 630 580 4x9.5
315 315 352 630 600 8x9.5
355 355 387 730 700 8x9.5



Код
SVWDB EX
Фазы
Напряжение, В при 50 Гц
Производ, м³/ч
Давление, Па
Мощность, Вт Ток, A 3x400 В 2G Ток, A 3x400 В 3G/3D Уровень шума, дБ(A) Обороты, мин-1 Вес, кг
16M/3F III 400 480 150 120 0.5 0.55 55 1400 14
16D/3F III 400 1425 600 550 1.4 1.4 71 2800 20
18M/3F III 400 1220 150 250 0.71 0.78 68 1400 26
18D/3F III 400 2700 400 1500 3.3 3.1 77 2800 26
20D/3F III 400 2050 250 370 0.98 1.1 63 1400 25
20S/3F III 400 2425 300 750 1.9 1.85 70 1400 35
31M/3F III 400 2400 185 750 2.1 2.1 62 900 39
31D/3F III 400 3200 390 1500 3.4 3.5 73 1400 36
35M/3F III 400 3500 400 1500 3.4 3.5 71 1400 41
35S/3F III 400 7000 350 2200 5.4 5.6 73 950 88

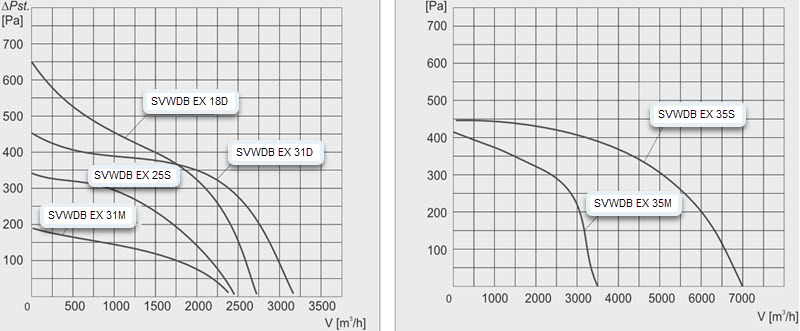

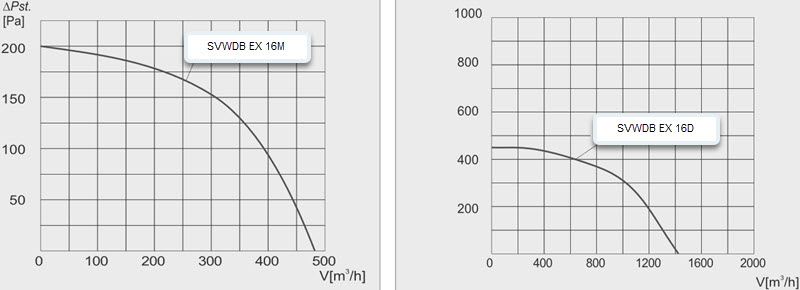

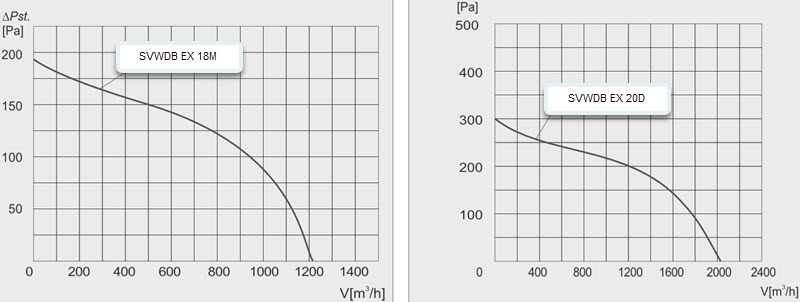

Графики потерь давления
