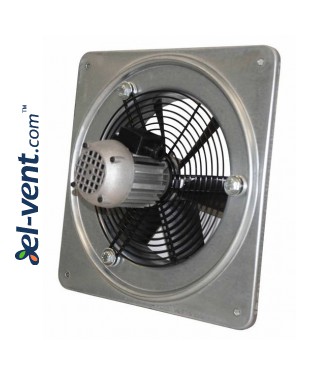

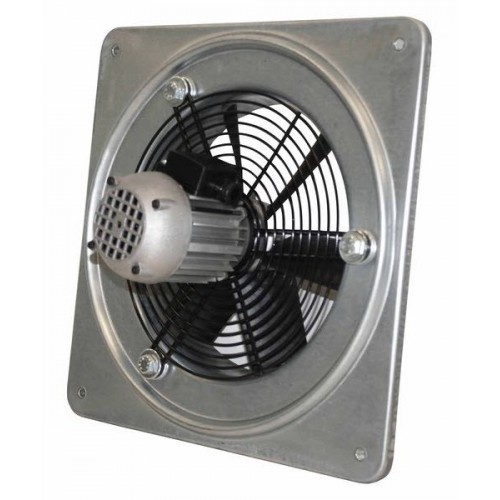

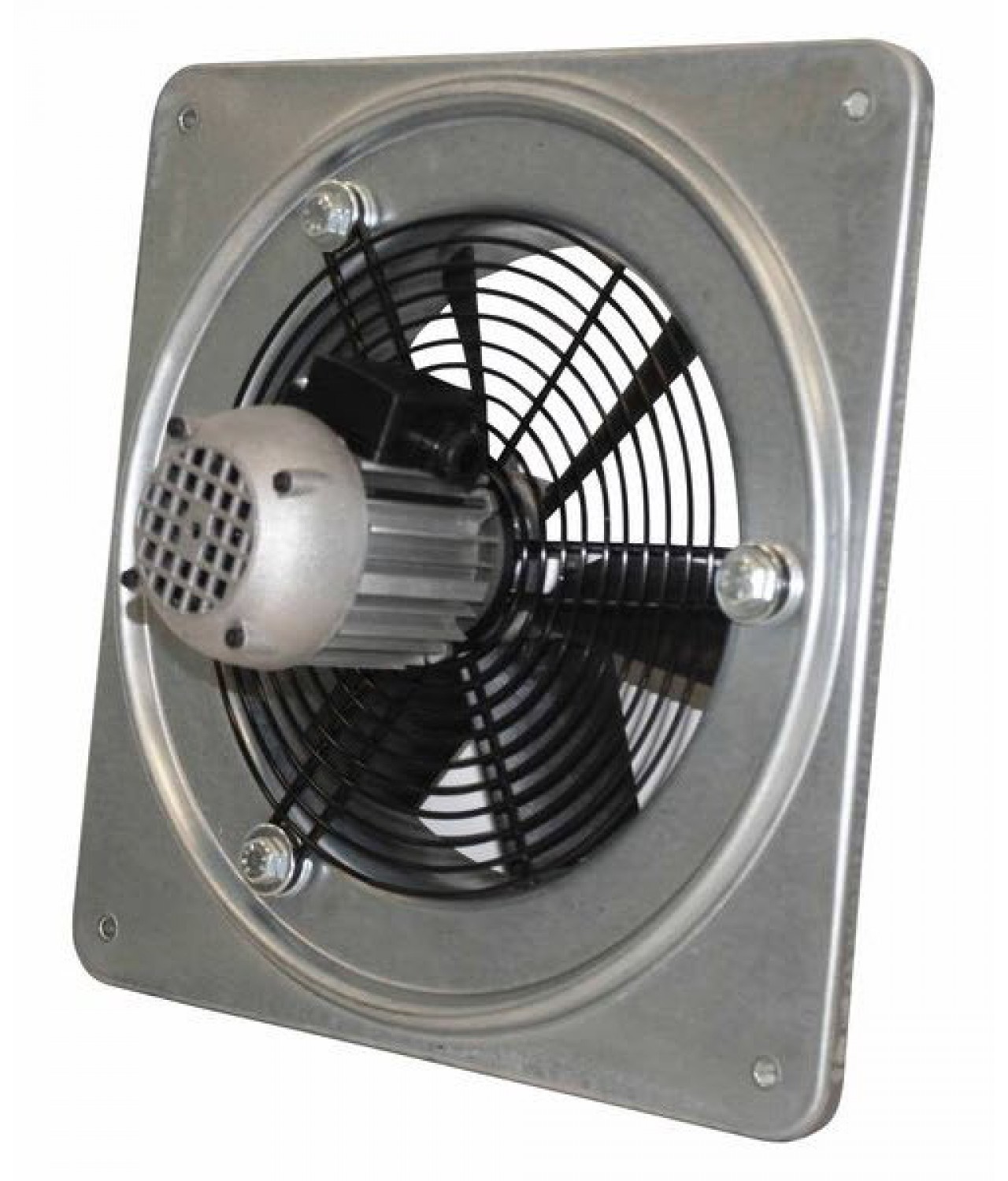

QCM - осевые вентиляторы ≤17500 м³/ч

• QCM - осевые вентиляторы для жилых, коммерческих и промышленных зданий, где требуются компактные размеры, тихая работа и регулируемая производительность
• серия состоит из 10 моделей с диаметром крыльчатки от 200 до 710 мм (модели от 450 до 710 мм только для рынка UE)
• предназначены для подачи чистого воздуха в диапазоне температур -25 °C / +50 °C
• оптимизированный диффузор воздухозаборника в сочетании с бионическим профилем лопастей снижает уровень шума и повышает аэродинамическую и энергетическую эффективность

КОНСТРУКЦИЯ

• опорная рама из штампованных оцинкованных стальных листов, с радиальным впускным конусом
• опорная рама для моделей 63 и 71 из штампованного стального листа, с радиальным всасывающим конусом, с эпоксидным покрытием
• крыльчатка из технополимера или литого алюминиевого сплава, непосредственно соединенная с ротором двигателя
• крыльчатка непосредственно соединена с валом двигателя, сбалансирована в соответствии с ISO 1940
• направление воздушного потока от крыльчатки к двигателю
• защита воздухозаборника из стали в соответствии с EN ISO 12499

ДВИГАТЕЛЬ

• QCM 200 e 254: двигатели IP 44, класс B
• QCM 252, 310/710: IEC 60034, IEC 60072, EMC 2014/30/EU и LVD 2014/35/EU, двигатели с маркировкой CE, IP 55, класс F
• все модели подходят для работы в режиме S1 (непрерывная работа при постоянной нагрузке)

АКСЕССУАРЫ

• S - гравитационные решетки, устанавливаемые снаружи. Это предотвращает потерю тепла, попадание ветра, дождя и птиц. Когда вентилятор работает, поток воздуха открывает края жалюзи, а когда вентилятор выключается, жалюзи закрываются сами по себе. Рама изготовлена из стальных листов с эпоксидным порошковым покрытием, а края - из технополимера. Использование гравитационных решеток приводит к небольшому снижению производительности

• D - переход из стального листа, окрашенного эпоксидной краской. Необходим для крепления вентилятора, если ширина стены меньше размера "C" (глубина входного отверстия вентилятора). Рама изготавливается из оцинкованного стального листа (D63 и D71 с эпоксидным порошковым покрытием); четыре угла имеют 8 резьбовых вставок из оцинкованного стального листа для крепления вентилятора с одной стороны и гравитационной решетки или защитной сетки с другой

• R - защитная сетка для крыльчатки, изготовленная в соответствии с правилами UNI ISO 12499 и защищенная от атмосферных воздействий. Это предотвращает случайный контакт с крыльчаткой вентилятора. Рама и сетка изготовлены из стали, окрашенной эпоксидной краской

• регуляторы скорости, выберите модель вентилятора, который вы хотите купить, и свяжитесь с нами, чтобы найти подходящий вариант
• произведено в Италии
• 2 года гарантии

Технические данные и Габаритные размеры
