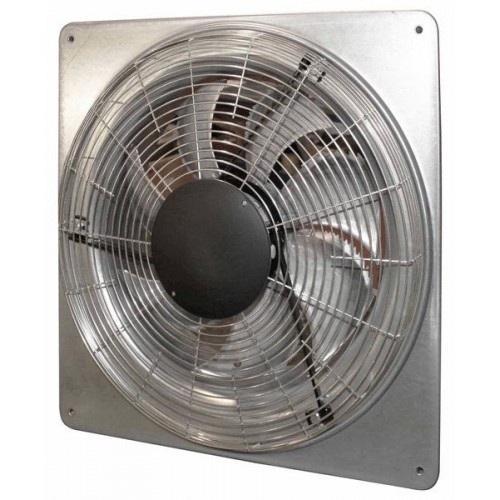

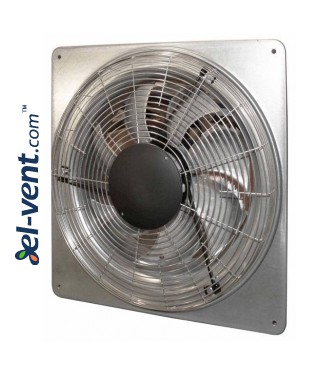

QCL - осевые вентиляторы ≤13000 м³/ч

• QCL - осевые вентиляторы для жилых, коммерческих и промышленных зданий, где требуются компактные размеры, тихая работа и регулируемая производительность
• серия состоит из 10 моделей с диаметром крыльчатки от 200 до 710 мм
• предназначены для подачи чистого воздуха в диапазоне температур -25 °C / +60 °C
• оптимизированный диффузор воздухозаборника в сочетании с бионическим профилем лопастей снижает уровень шума и повышает аэродинамическую и энергетическую эффективность в соответствии с Постановлением ЕС 327/2011

КОНСТРУКЦИЯ

• опорная рама из штампованных оцинкованных стальных листов, с радиальным впускным конусом
• опорная рама для моделей 63 и 71 из штампованного стального листа, с радиальным всасывающим конусом, с эпоксидным покрытием
• спиральная крыльчатка с серповидными бионическими лопастями из технополимера (200-400) или литого алюминиевого сплава (450-710), непосредственно соединенная с ротором двигателя
• крыльчатка непосредственно соединена с валом двигателя
• направление потока воздуха от двигателя к крыльчатке
• защита воздухозаборника из стали в соответствии с EN ISO 12499
• Модели 200, 250, 630 и 710 с функцией защиты и опорой двигателя, модели 310-560 с кронштейном опоры двигателя, изготовленным из стали с эпоксидным порошковым покрытием

ДВИГАТЕЛЬ

• двигатели с внешним ротором, со встроенной тепловой защитой
• однофазные двигатели подходят для регулирования скорости, трехфазные двигатели поставляются с двумя скоростями (звезда треугольник YΔ)
• стандартная конфигурация "частично укомплектованные машины" в соответствии с Директивой 2006/42/EC

АКСЕССУАРЫ

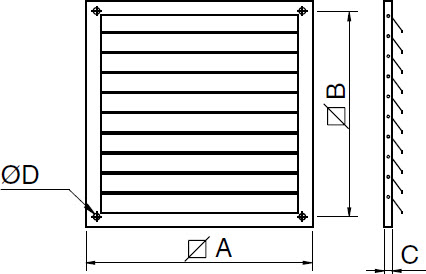

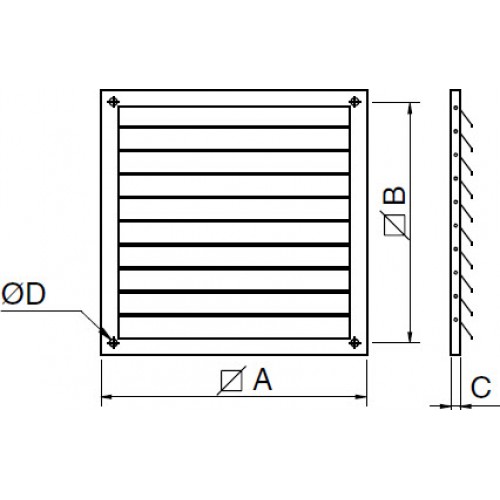

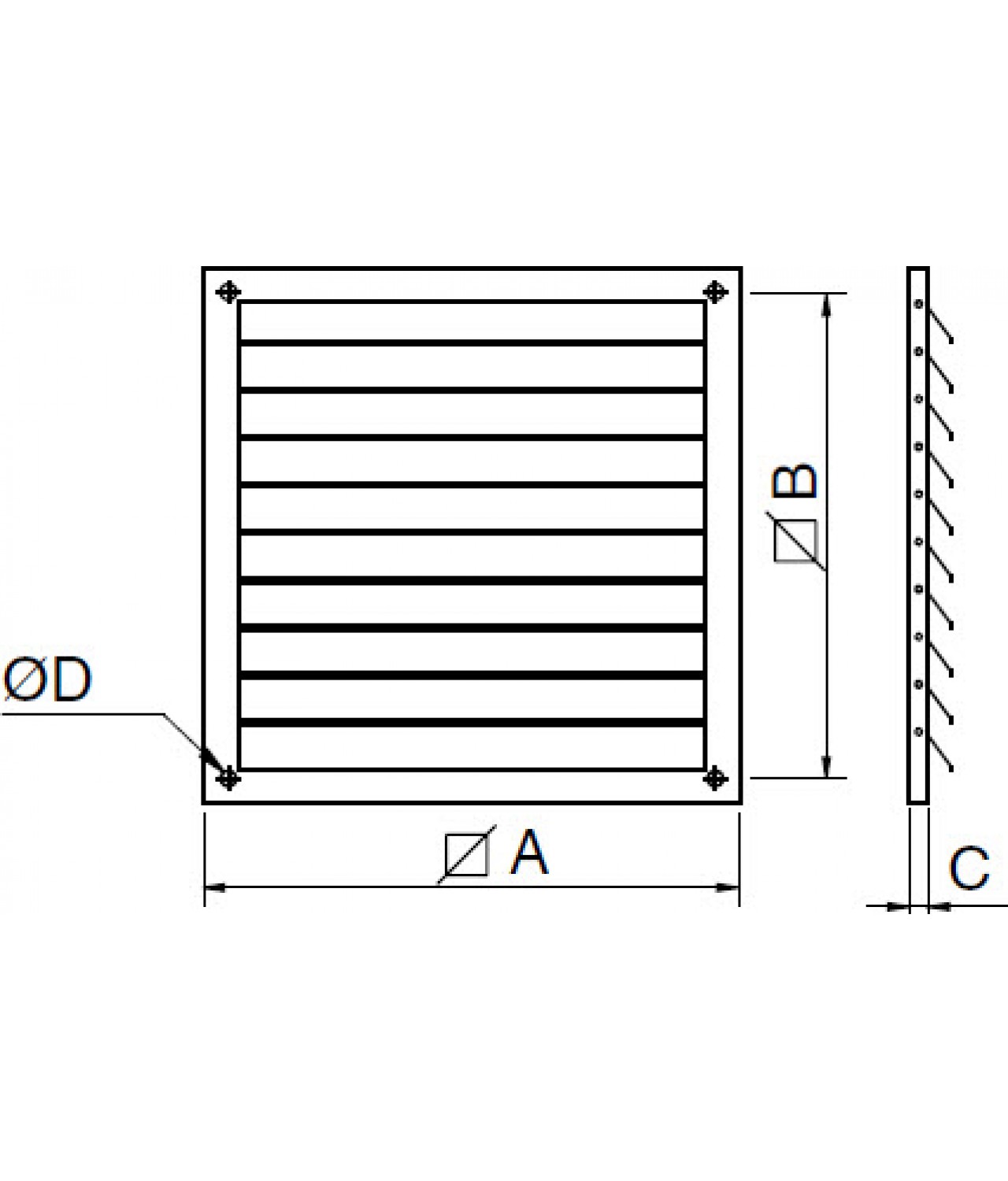

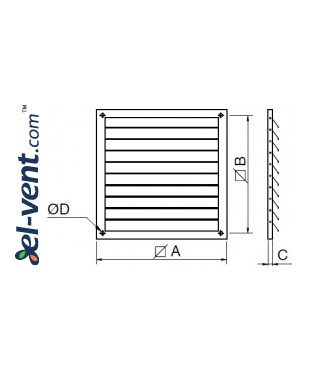

• S - гравитационные решетки, устанавливаемые снаружи. Это предотвращает потерю тепла, попадание ветра, дождя и птиц. Когда вентилятор работает, поток воздуха открывает края жалюзи, а когда вентилятор выключается, жалюзи закрываются сами по себе. Рама изготовлена из стальных листов с эпоксидным порошковым покрытием, а края - из технополимера. Использование гравитационных решеток приводит к небольшому снижению производительности

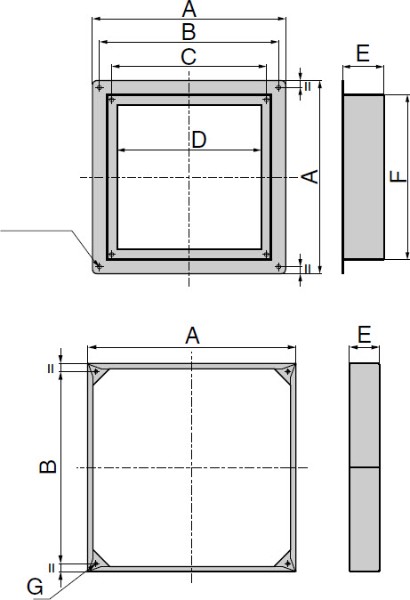

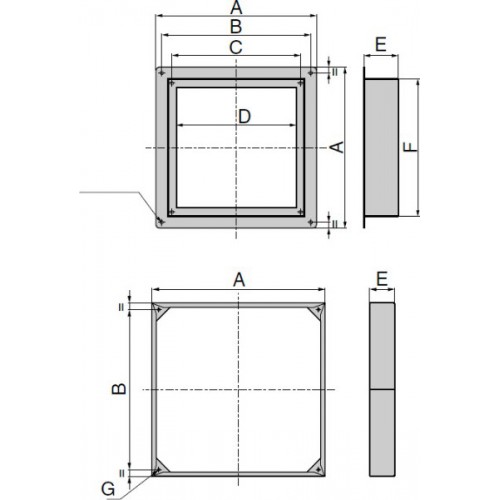

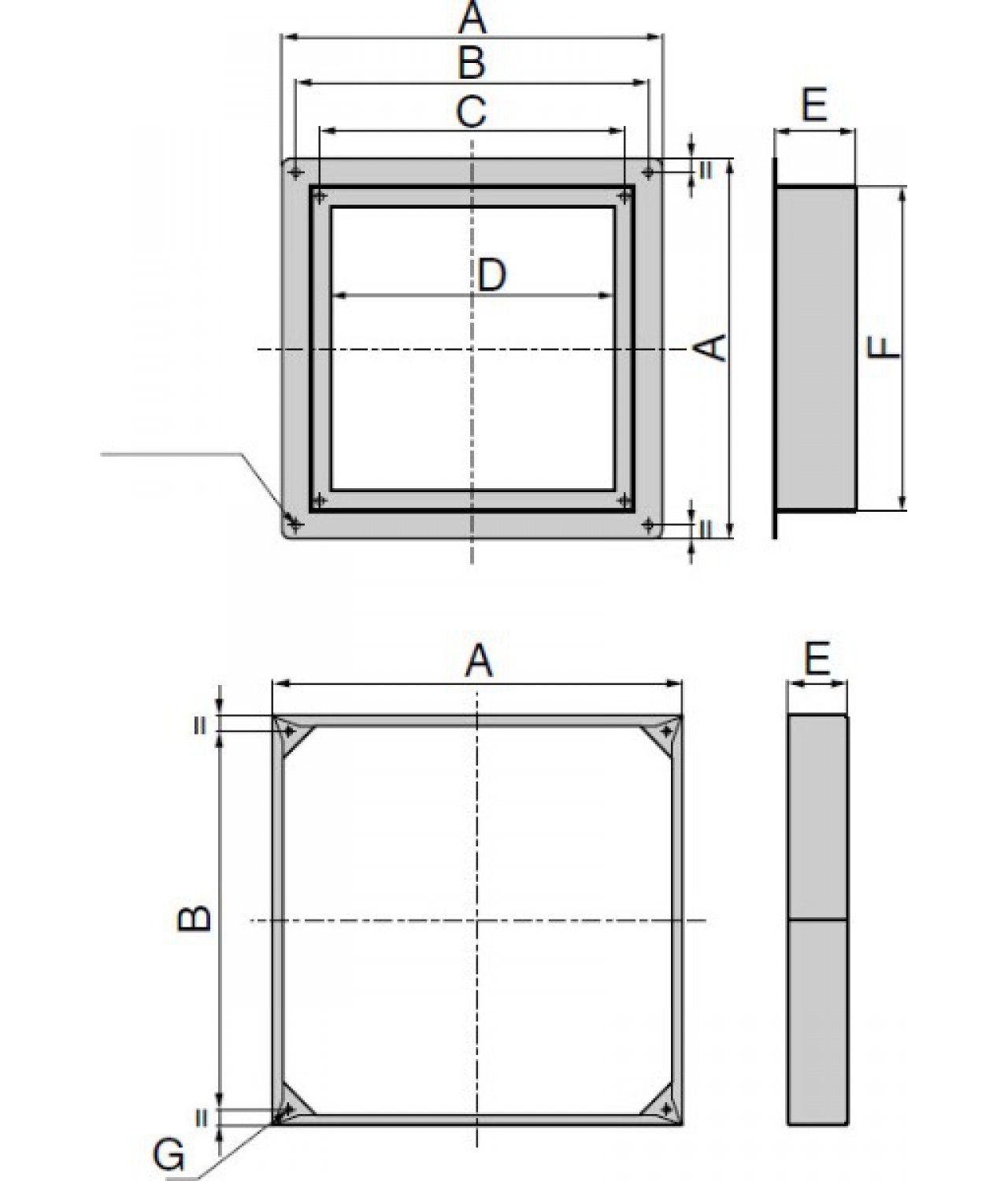

• D - переход из стального листа, окрашенного эпоксидной краской. Необходим для крепления вентилятора, если ширина стены меньше размера "C" (глубина входного отверстия вентилятора). Рама изготавливается из оцинкованного стального листа (D63 и D71 с эпоксидным порошковым покрытием); четыре угла имеют 8 резьбовых вставок из оцинкованного стального листа для крепления вентилятора с одной стороны и гравитационной решетки или защитной сетки с другой

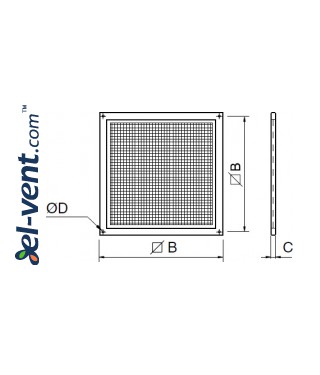

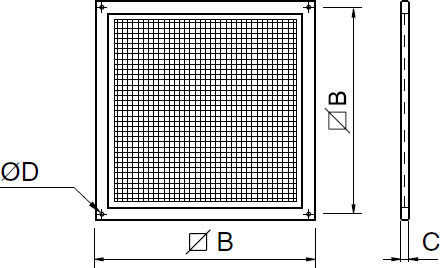

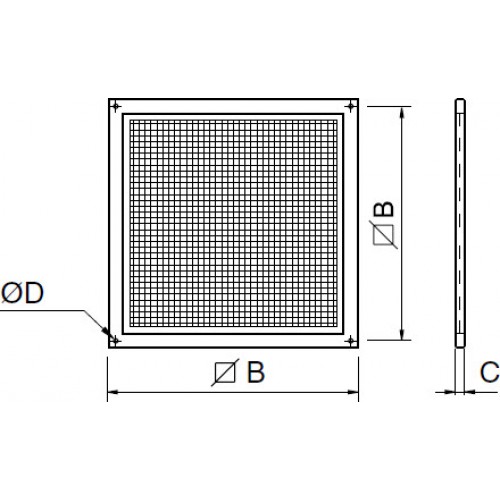

• R - защитная сетка для крыльчатки, изготовленная в соответствии с правилами UNI ISO 12499 и защищенная от атмосферных воздействий. Это предотвращает случайный контакт с крыльчаткой вентилятора. Рама и сетка изготовлены из стали, окрашенной эпоксидной краской

• регуляторы скорости, выберите модель вентилятора, который вы хотите купить, и свяжитесь с нами, чтобы найти подходящий вариант

ХАРАКТЕРИСТИКИ ВОЗДУХА

• измерены в соответствии с EN ISO 5801 / AMCA 210 при плотности воздуха 1.2 кг/м³ удельного веса. Соответствует директиве ErP 2009/125/EC и постановлению ЕС 327/2011. Категория эффективности: статическая. Электропитание: 230 В/1Ph/50 Гц или 400 В/3Ph/50 Гц.
• уровень звукового давления, измеренный в условиях свободного поля, полукруговое распространение, категория измерения C согласно EN ISO 13349, в точке максимальной эффективности на расстоянии 3 м со стороны входа (только для целей сравнения)
• уровень звуковой мощности, определенный в соответствии с EN ISO 3746. Допуск +/- 3 дБ(A)
• произведено в Италии
• 2 года гарантии
