Электрические канальные воздухонагреватели EHC SI/FC (-30...0)

• EHC SI (0...+30) - электрические канальные воздухонагреватели для систем вентиляции, датчик устанавливается в выходном воздуховоде нагревателя, регулятор настройки температуры с ручкой установлен на корпусе калорифера, интегрированный контроль потока и давления

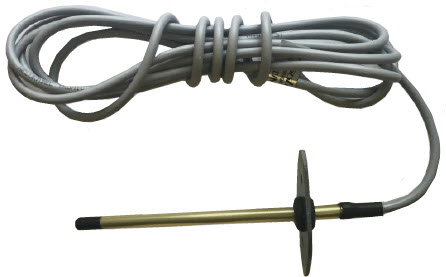

• канальный термодатчик TSD/NTC10K/2 с кабелем 2 м входит в комплект поставки при заказе воздухонагревателя EHC SI (0...+30)

• могут также использоваться для нагрева или предварительного подогрева воздуха в вентиляционных установках
• корпус изготовлен из листовой жести, покрытой алюмоцинком, с уплотнительной резинкой, для герметичного присоединения к вентиляционным каналам
• нагревательные элементы изготовлены из нержавеющей стали
• с двойной защитой от перегрева - первый встроенный автоматический термостат активируется при достижении температуры +60 °C (до Ø250 мм), +70 °C (свыше Ø250 мм) второй, ручной +100 °C (активируется вручную)
• кнопка ручного сброса установлена на крышке нагревателя
• скорость воздушного потока должна составлять не менее 1.5 м/с
• нагреватели должны иметь термостаты фазы 1 и фазы 2, подключенные последовательно с нагревательными элементами, так что внешнее реле не требуется
• внешнее реле требуется только для 3-фазного нагревателя для функции защиты от перегрева
• контроль потока (модели FC) позволяет определить наличие потока в воздуховоде и предотвратить нагрев при отсутствии потока, защищая таким образом нагреватель от перегрева. В этом случае не требуется дополнительных блокировок с вентиляторами или вентиляционными установками
• возможные типы нагревателей EHC:

1. EHC - стандартное исполнение без встроенной системы управления
2. EHC SI - внутреннее регулирование температуры с одним датчиком температуры, датчик установлен в выходном воздуховоде нагревателя, ручка настройки температуры установлена на корпусе нагревателя
3. EHC SE - внешнее управление температурой с одним датчиком температуры, датчик установлен в выходном воздушном канале нагревателя, блок установки температуры установлен внутри помещения (сопротивление потенциометра - 10К)
4. EHC CE - внешний управляющий сигнал 0-10 В постоянного тока, управляющий сигнал от другого контроллера
5. EHC FC - управление потоком и давлением
6. EHC CE/FC - внешний управляющий сигнал 0-10 В постоянного тока, управляющий сигнал, подаваемый от другого контроллера, управление потоком и давлением
7. EHC SE/FC - внешнее управление температурой с одним датчиком температуры, датчик установлен в выходном воздуховоде нагревателя, задатчик температуры установлен в помещении (сопротивление потенциометра - 10К), управление потоком и давлением
8. EHC SI/FC - внутреннее регулирование температуры с одним датчиком температуры, датчик установлен в выходном воздуховоде нагревателя, ручка настройки температуры установлена на корпусе нагревателя, регулирование потока и давления
9. EHC K - стандартное исполнение без встроенного управления, с контактором
10. EHC CE/K - внешний управляющий сигнал 0-10 В постоянного тока, управляющий сигнал от другого контроллера, с контактором
11. EHC SE/K - внешнее управление температурой с одним датчиком температуры, датчик установлен в выходном воздуховоде нагревателя, термостат установлен в помещении (сопротивление потенциометра - 10К), с контактором
12. EHC SI/K - регулирование температуры внутри помещения с одним датчиком температуры, датчик установлен в выходном воздуховоде нагревателя, ручка настройки температуры установлена на корпусе нагревателя, с контактором
13. EHC FC/K - регулирование потока и давления, с контактором
14. EHC CE/FC/K - внешний управляющий сигнал 0-10 В постоянного тока, управляющий сигнал от другого контроллера, управление потоком и давлением, с контактором
15. EHC SE/FC/K - внешнее управление температурой с одним датчиком температуры, датчик установлен в выходном воздуховоде нагревателя, блок управления температурой установлен в помещении (сопротивление потенциометра 10K), управление потоком и давлением, с контактором
16. EHC SI/FC/K - регулирование температуры внутри помещения с одним датчиком температуры, датчик установлен в выходном воздушном канале нагревателя, ручка настройки температуры установлена на корпусе нагревателя, регулирование потока и давления, с контактором

• для указанных моделей с датчиком температуры возможны следующие режимы регулирования температуры:

1. -30...0 °C - нагреватель включается при снижении температуры ниже установленного предела
2. 0...30 °C - нагреватель включается при снижении температуры ниже установленного предела.

• если нагреватель не оснащен электронным контроллером, необходимо использовать внешний контроллер
• изготовлено в Литве
• гарантия 24 месяца
