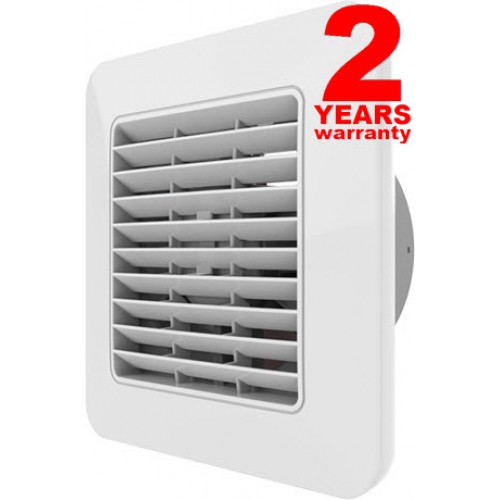

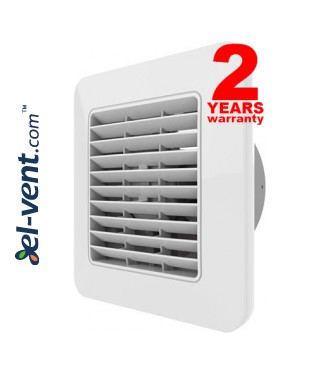

Ištraukiamasis ventiliatorius su laikmačiu UNICO10/4T 12V SELV, Ø100 mm


Kaina:
81.36 €    135.59 €
Kiekis:

Lietuvoje pristatome per 2 d.

Užduoti klausimą apie šią prekę

Užduoti klausimą apie šią prekę

Ištraukiamasis ventiliatorius su laikmačiu UNICO10/4T 12V SELV, Ø100 mm

  • SELV (Safety extra low voltage) ventiliatorius su itin žemos įtampos apsauga
  • tinkamas montuoti vonios ar dušo 1 ir 2 saugumo zonose pagal IEC 364-7 standarto 7 dalį
  • komplekte 220-240 V / 12 V transformatorius su IP22 bei termo apsauga, atitinka IEC 742, II klasę, transformatorius gali būti montuojamas ne žemesnėje nei 3 zona
  • laikmačio veikimo principas: ventiliatorius įjungtas visada veiks, o išjungtas paveiks laikmačio nustatytą laiko tarpą (nuo 3 iki 25 min.) ir išsijungs pats
  • gali būti montuojami bet kokia padėtimi, į sieną ar lubas
  • su atbuliniu vožtuvu
  • maksimali darbinė temperatūra +45 °C
  • korpusas iš ABS plastiko
  • suteikiama 24 mėn. garantija



IEC 364-7 standarto 7 dalyje yra skyrius, skirtas „Patalpoms, kuriose yra vonia arba dušo kabina“, kuriame nurodoma apie „elektros smūgio rizikos padidėjimą esant kūno kontaktui su žemės potencialu“. Siekiant išvengti tokios didelės rizikos, standartas klasifikuoja skirtingas zonas patalpoje ir kiekvienai iš jų nustato skirtingas elektros komponentų montavimo ribas. Standarte aprašomos skirtingos zonos:

  • 0 zona: vonios arba dušo kabinos viduje
  • 1 zona: ribojama vertikalia plokštuma, kuri ribojasi su vonia arba dušo kabina, grindimis ir horizontalia plokštuma 2.25 m virš grindų
  • 2 zona: ribojama vertikalios plokštumos, esančios už 1 zonos, ir lygiagrečios vertikalios plokštumos 0.60 m. Išorėje nuo 1 zonos, grindų ir horizontalios plokštumos 2.25 m virš grindų
  • 3 zona: ribojama vertikalios plokštumos, esančios už 2 zonos, ir lygiagrečios vertikalios plokštumos 2,40 m. Išorėje nuo 2 zonos, grindų ir horizontalios plokštumos 2,25 m virš grindų

Kiekvienoje zonoje standartas nurodo elektrinių įrenginių, kurie gali arba negali būti instaliuoti, sąrašą:

  • 0 zonoje leidžiama naudoti tik elektrinius prietaisus, skirtus naudoti vonioje
  • 1 zonoje gali būti montuojami tik vandens šildytuvai arba SELV tipo prietaisai
  • 2 zonoje gali būti montuojami tik vandens šildytuvai ir II klasės šviestuvai arba SELV tipo prietaisai
  • 3 zonoje nėra jokių elektros įrenginių montavimo apribojimų, tačiau galimas „perjungimo ir valdymo įrenginys“ turi būti toks: elektros energija atskirai tiekiama per izoliacinį SELV transformatorių, apsaugotą įtaisu kurio darbinė srovė neviršija 0.03 A

Todėl 1, 2 arba 3 zonoje gali būti įrengiamas tik 12 V SELV ventiliatorius.


Saugumo zonos vonios, dušo zonose


Prekinis ženklas: O.ERRE

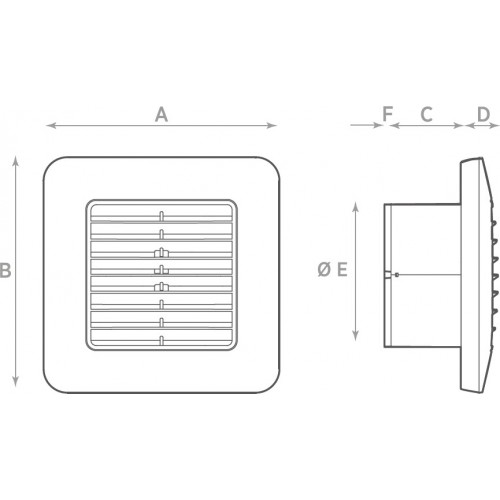

Kodas
A
B
C
D
ØE
F
UNICO10/4
164
164
53
26
100
7

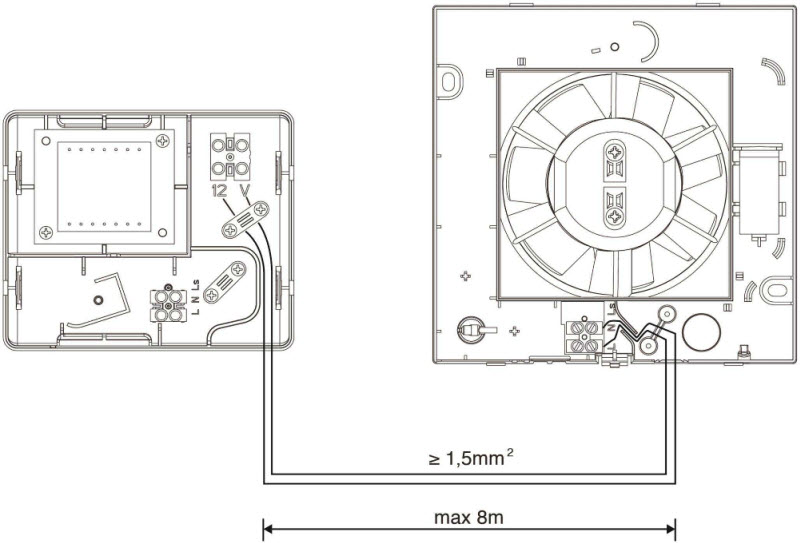

12 V transformatoriaus matmenys



Kodas
Įtampa, V
Dažnis, Hz
Galingumas, W
Pajėgumas, m³/h
Triukšmingumas, dB
Saugumo klasė IP
Slėgimas, Pa Maksimali oro temp. °C
UNICO10/4
220-240
50
15
95
35.6
X4
28 45



Slėgio nuostolių diagrama

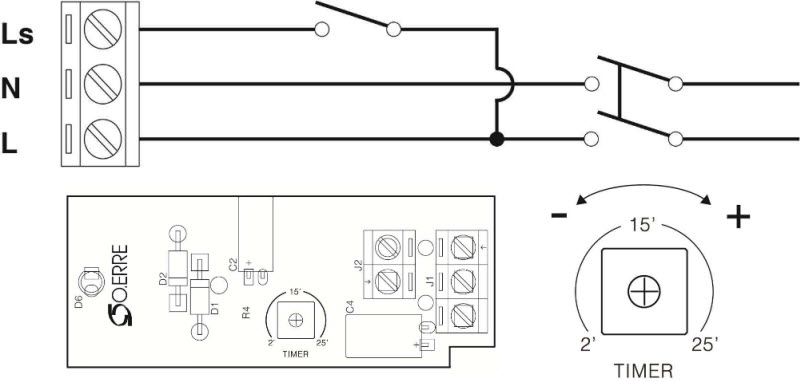

Pajungimo prie elektros tinklo schema

Ls - fazė per jungiklį
N - nulis
L - fazė
